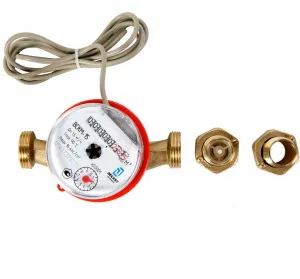

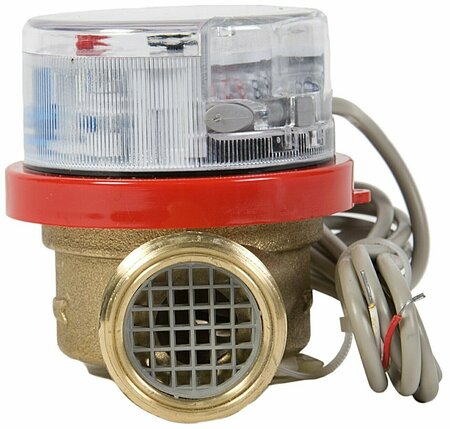

Счетчик воды ВСКМ 90 20 ДГ ИМПУЛЬСНЫЙ

Варианты оснащения

стандартное исполнение:

латунный корпус;
присоединение резьбовое;
набор монтажных частей и прокладок в комплекте;
счетный механизм может быть оснащен МИД-сенсором;

модификация счетчика с импульсным выходом (ДГ):


стандартное исполнение;
датчик герконовый (МИД-сенсор отсутствует);
цена импульса - 10 л/импульс;


модификация с МИД интерфейсом:


стандартное исполнение;
счетный механизм оснащен МИД-сенсором;
корпус счетного механизма подготовлен для установки МИД;


модификация счетчика с ДГ с ценой одного импульса - 1л (1л/имп):


стандартное исполнение;
дачик геркона установлен на литровой стрелке счетного механизма;


модификация счетчика с монтажной длинной (80мм):


стандартное исполнение;
монтажная длина L=80 мм.


модификация счетчика с монтажной длинной (80мм) с импульсным выходом (ДГ):


стандартное исполнение;
монтажная длина L=80 мм.
датчик герконовый (МИД-сенсор отсутствует);
цена импульса - 10 л/импульс;

Достоинства


МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
гарантийный срок – 72 месяца;
диапазон температуры воды от +5 до +90°C;
счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;

латунный корпус;
длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
монтажная длина проточной части счетчика воды в двух исполнениях(110 мм и 80 мм);
возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ): счетчик воды может быть оснащен МИД-сенсором, позволяющим устанавливать МИД, либо может комплектоваться импульсным выходом (ДГ);
полностью соответствует ГОСТ Р 50193;
сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;
не требует прокладки электрических сетей – счетчик независим от источников питания;
высокая перегрузочная способность по расходу и давлению;
максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
малая потеря давления;
минимальные затраты на установку и эксплуатацию;
надежная конструкционная защита от внешнего магнитного воздействия;
усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;
срок службы не менее 12 лет




Точность


Уникальная точность достигается применением целого ряда инноваций и разработок в конструкции прибора.


Неоднократные испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические характеристики.




Считывание показаний


Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор может быть оснащен специальным стрелочным металлическим указателем «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика).




Принцип работы


Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.




Комплектация


счетчик воды;
паспорт;
комплект присоединительных частей;
герконовый датчик – для модификации ДГ.




Технические характеристики






Наименование параметра



Норма для счетчиков диаметром условного прохода, ДУ, мм




15


20




Метрологический класс


А


В


А


В




Расход воды, м3/час:








• минимальный расход воды qmin






0,060


0,030


0,100


0,050




• переходный расход воды qt






0,150


0,120


0,250


0,200




• номинальный (рабочий) расход воды qn




1,5


2,5




• максимальный расход воды qmax






3


5




Порог чувствительности, м3/ч, не более


0,01


0,015




Диапазон температуры воды °С






• горячей






от +5 до +90




• холодной






от +5 до +50




Максимальное давление воды, МПа


1,6




Минимальная цена деления, м3


0,0001




Наибольшее значение роликового указателя, м3


99999




Монтажная длина l, мм


80/110


130
