Счетчик воды мокроход ВКМ 32 ДГ2 импульсный

Применение

• Предназначен для установки в частных коттеджах, небольших многоквартирных домах и предприятиях с среднем расходом воды;
• Может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах;
• Предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 40° C и давлением до 1,6 МПа;
• ВКМ «РОСИЧ» ДГ может быть интегрирован в автоматизированную систему сбора данных(АСКУЭ).

Варианты оснащения

стандартное исполнение:

• латунный корпус;
• присоединение резьбовое;
• окрашенный корпус синего цвета;

модификация счетчика с импульсным выходом (ДГ):

• латунный корпус;
• присоединение резьбовое;
• окрашенный корпус синего цвета;
• датчик герконовый;

Достоинства

• Счетчик воды работает в затапливаемых помещениях и колодцах;
• Мокроходный счетчик воды не имеет разделения на «сухую» и «мокрую» часть, прямая передача вращения крыльчатки в счетный механизм без использования магнитной муфты обеспечивает высокую чувствительность счетчика, особенно в области малых расходов;
• Счетный механизм заполнен техническим глицерином, что позволяет индикаторному табло всегда оставаться чистым для комфортного снятия показаний;
• Латунный корпус;
• Возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ) в комплектации счетчика воды импульсным выходом (ДГ);
• Счетчик воды герметичен и выдерживает максимальное рабочее давление до 1.6МПа;
• СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;
• Высокая точность снятия показаний, близка к метрологическому классу С;
• Может быть оснащен герконовым датчиком импульсов (ДГ), что позволяет снимать показания с помощью выносного индикатора;
• Полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;
• Не требует прокладки электрических сетей – счетчик независим от источников питания;
• Счетный механизм закрыт толстым поликарбонатным стеклом;
• Бесшумная работа счетчика воды;
• Оснащён защитной крышкой;
• Счетчик неприхотлив к условиям эксплуатации;
• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ.

Точность

• Конструкция одноструйных счетчиков простая и надежная. Это обеспечивает высокую точность измерений на протяжении всего срока службы прибора.
• На работоспособность счетчика ВКМ «РОСИЧ» не влияют внешние магнитные поля. Между счетным механизмом счетчика и крыльчаткой – надежная механическая передача.
• Вращение крыльчатки напрямую передается на счетный механизм, что обеспечивает повышенную точность показаний.
• Счетный механизм заполнен глицерином, который защищает от содержащихся в воде примесей. ВКМ «РОСИЧ» имеет повышенную стойкость к коррозии. В конструкции присутствует специальное стекло с высокой устойчивостью к давлению и к внешнему воздействию.

Считывание показаний

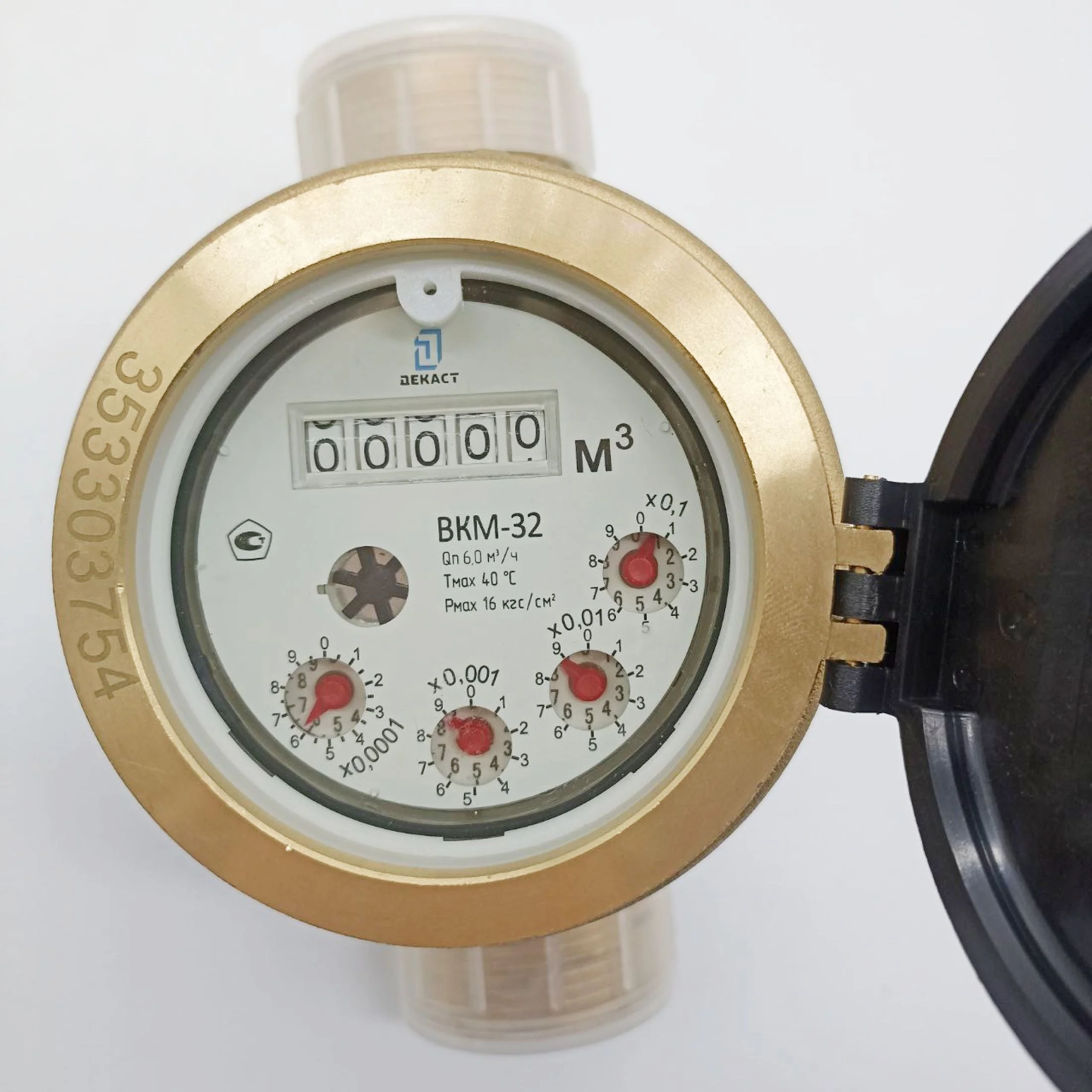

• Счетчик имеет индикаторное устройство с роликовыми барабанчиками.
• Счетный механизм обеспечивает отображение показаний в м³ и его долях.
• Специальный состав высококачественной краски, нанесенной на них, позволяет долго и комфортно работать с показаниями счетчика.
• Счётный механизм заполнен глицерином, с помощью свойств которого счетный механизм защищен от проникновения воды и загрязнений.

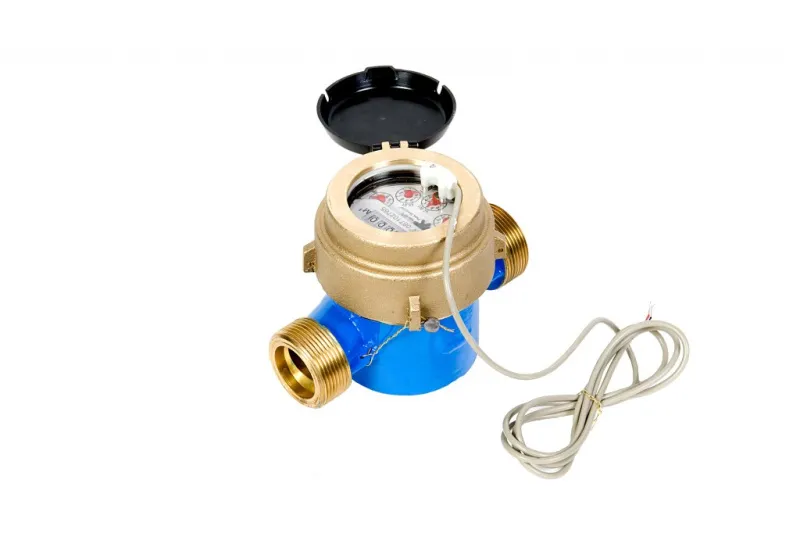

• Прибор выпускается в модификации с дистанционным съемом показаний – ВКМ «РОСИЧ» ДГ.
• Для дистанционной передачи данных используется герконовый датчик.
• Модификация, оборудованная датчиком геркона, позволяет устанавливать счетчик в местах, где затруднено визуальное снятия показаний с счетного механизма, а также позволяет подключать к системам АСКУЭ.

Принцип работы

• Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды.
• Количество оборотов крыльчатки пропорционально количеству протекшей воды.
• Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют).
• Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

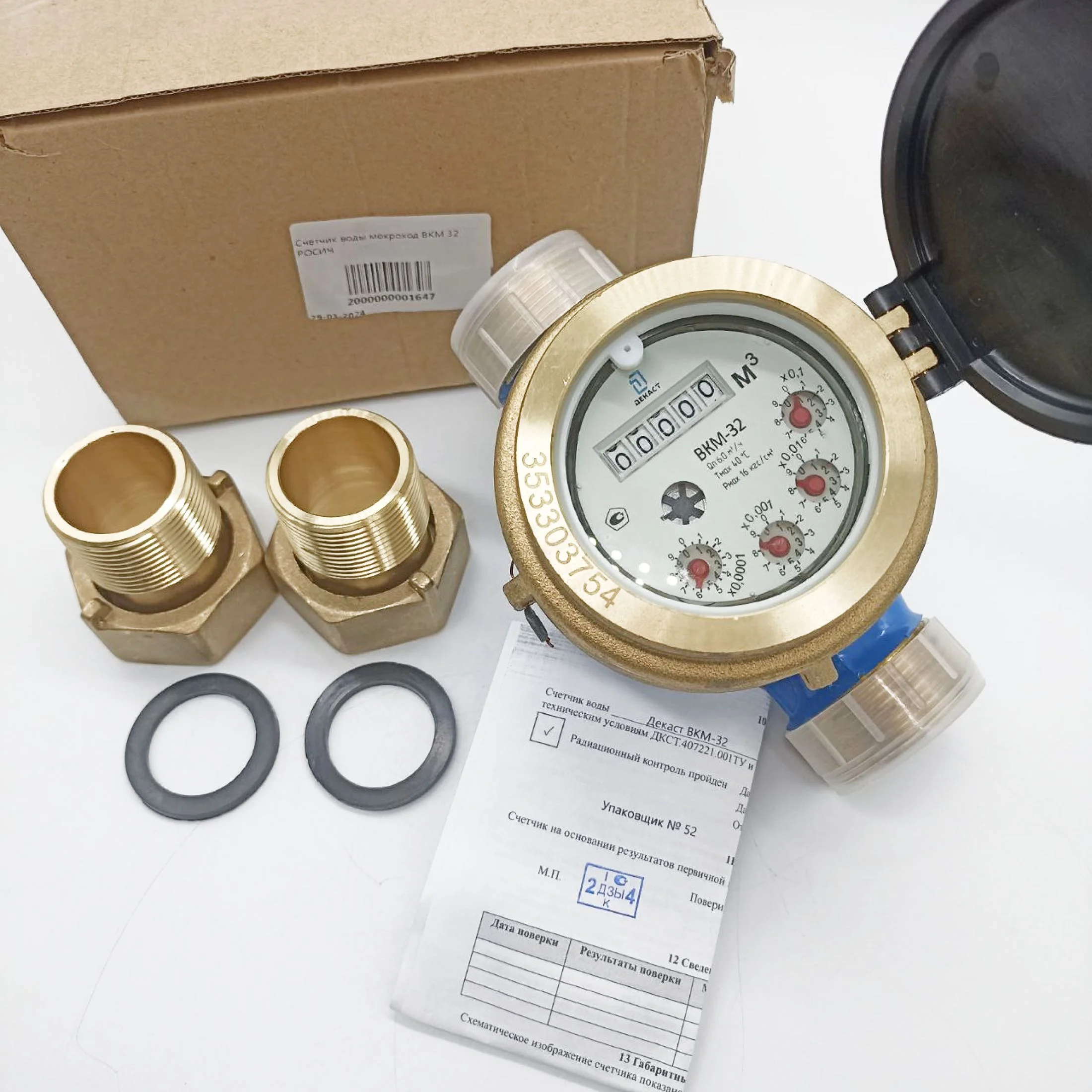

Комплектация

• счетчик воды;
• паспорт;
• комплект присоединительных частей;
• герконовый датчик – для модификации ДГ.

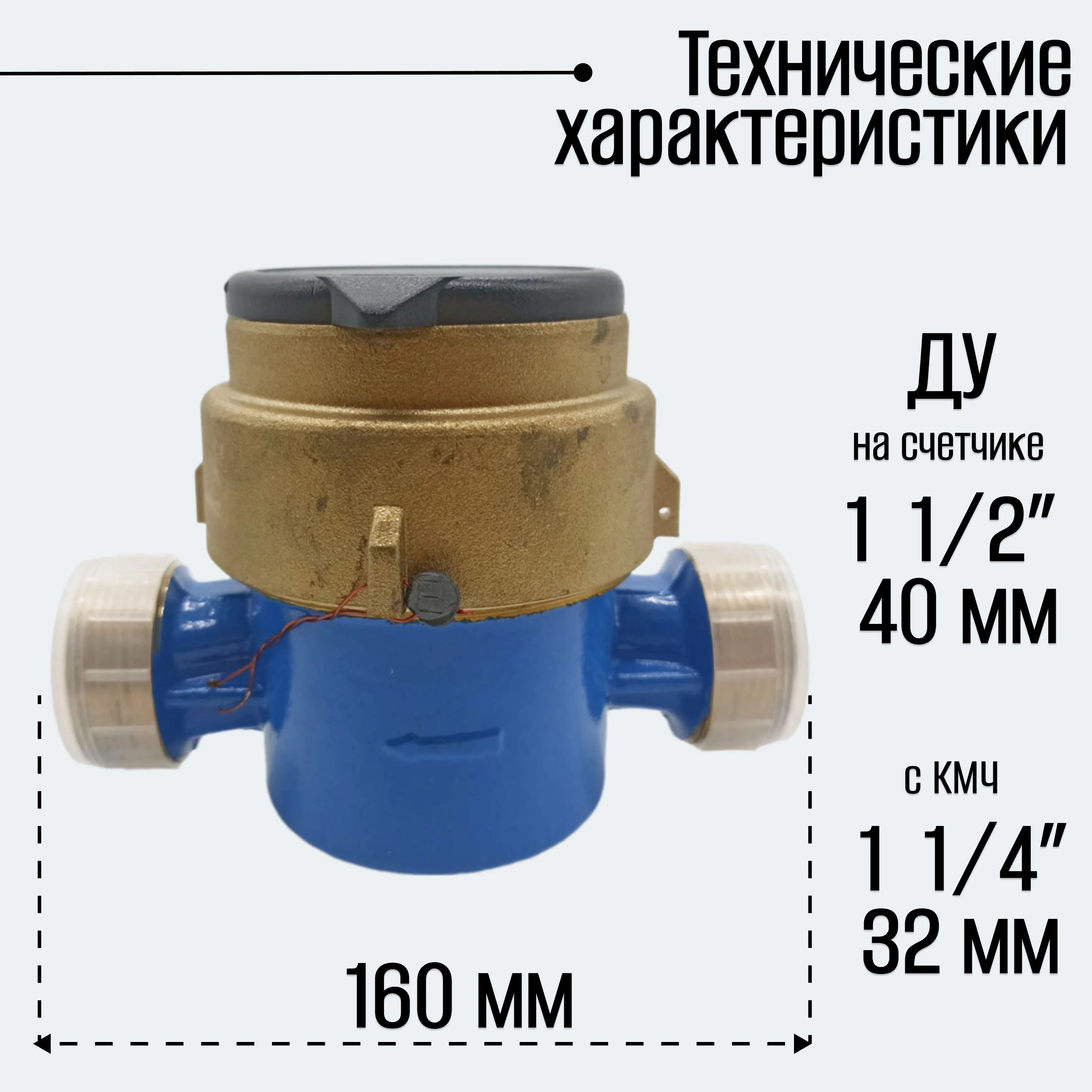

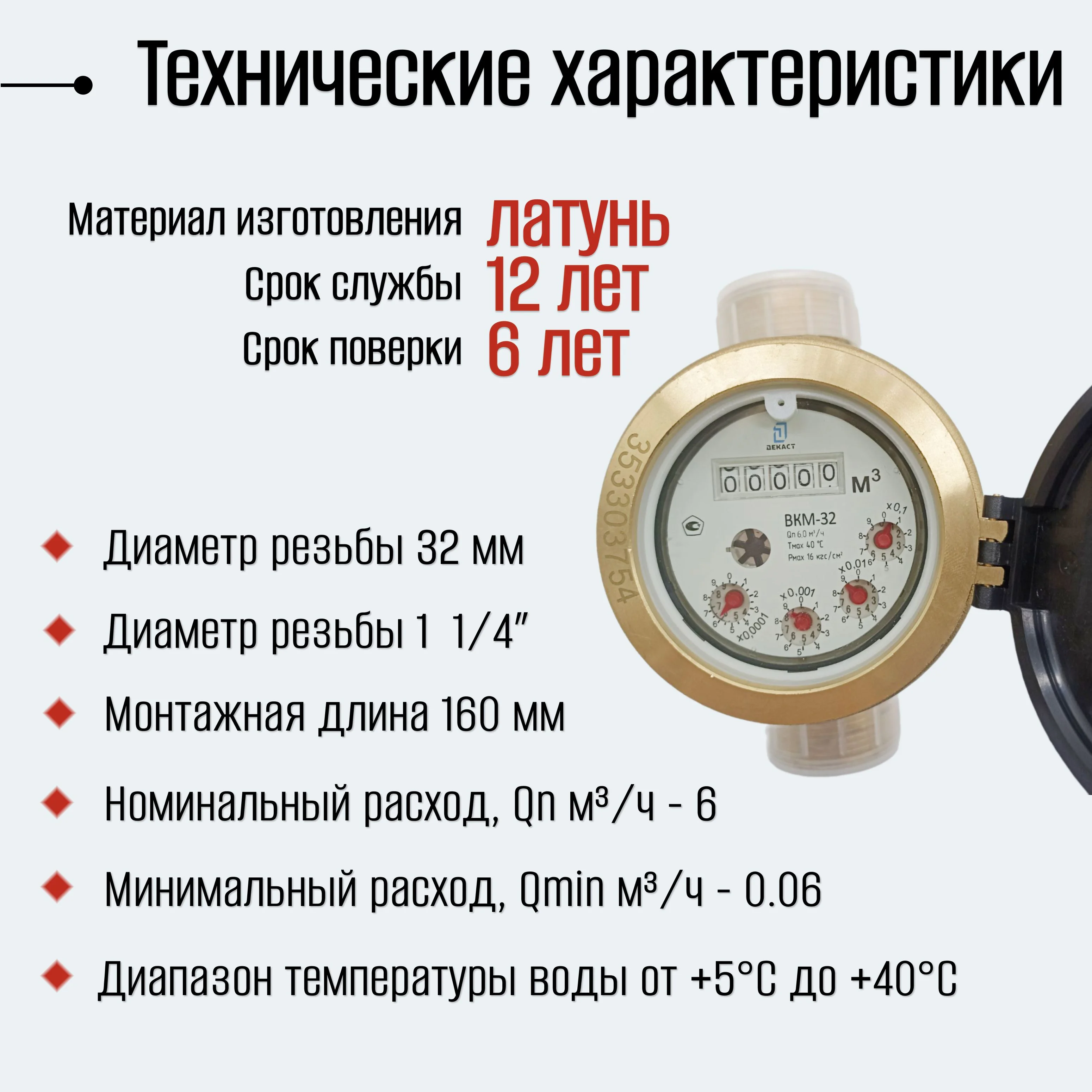

Технические характеристики
