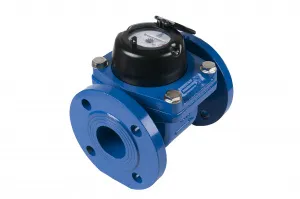

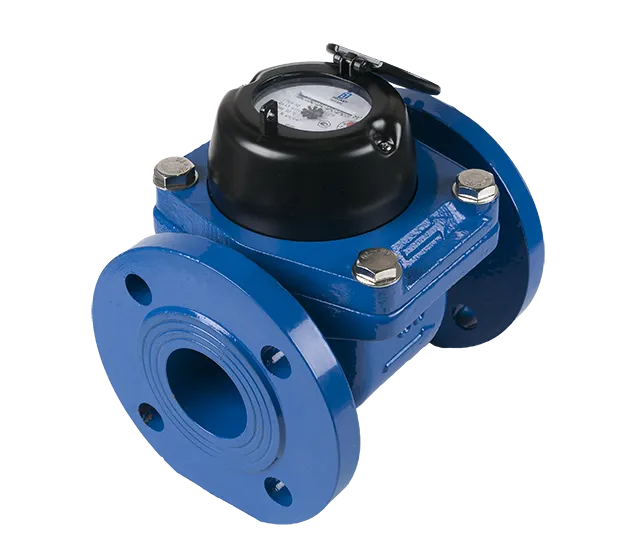

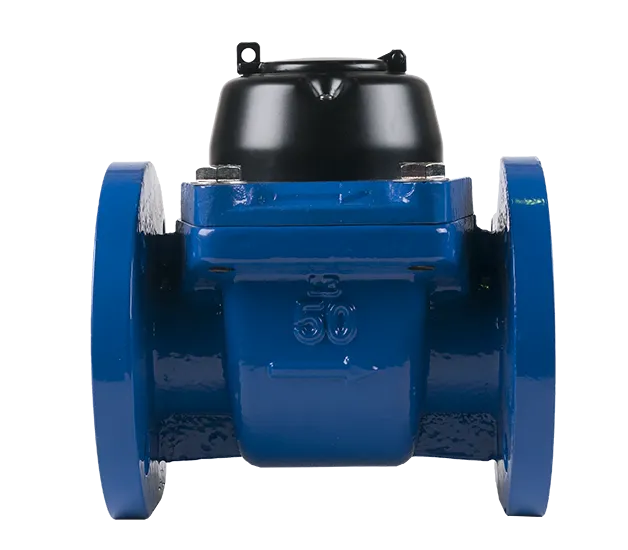

Варианты оснащения
стандартное исполнение
- корпус счетного механизма подготовлен для установки МИД;
- чугунный корпус;
- окрашенный корпус синего цвета;
- присоединение фланцевое;
модификация счетчика преподготвленный к установке МИД:
- стандартное исполнение;
- корпус счетного механизма подготовлен для установки МИД;
- счетный механизм оснащен МИД-сенсором;
модификация счетчика с импульсным выходом (ДГ):
- стандартное исполнение;
- датчик герконовый;
модель выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной (см. таблицу);
-
Достоинства
- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68 (опционально, уточните наличие у вашего менеджера во время заказа);
- выпускается в модификации УК с нестандартной монтажной длинной;
- надежная конструкционная защита от внешнего магнитного воздействия;
- минимальные затраты на установку и эксплуатацию;
- не требует прокладки электрических сетей – счетчик независим от источников питания;
- полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;
-
Точность
Высокоточный прибор за счет усовершенствования конструкции турбинки, позволяющей уменьшить нагрузку на ее ось. Счетный механизм защищен от попадания влаги и пыли. Испытания счетчика выявили, что на протяжении срока службы он стабильно сохраняет заявленные метрологические характеристики.
-
Считывание показаний

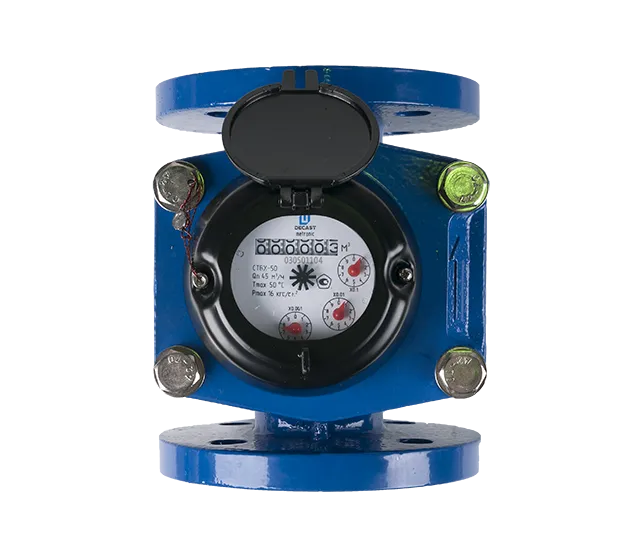

Счетный механизм обеспечивает отображение показаний в м³ и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики типа СТВХ как правило, устанавливаются на узлах коммерческого учета воды. Часто подход к счетчику затруднен, иногда вообще не представляется возможным. Для таких случаев рекомендуется использовать счетчик с дистанционным считыванием показаний. В стандартном исполнении счетчик оснащен МИД-сенсором, что позволяет быстро дооснастить прибор цифровым модулем МИД.
Кроме того, счетчик может до оснащаться стандартным импульсным датчиком (ДГ).
-
Принцип работы

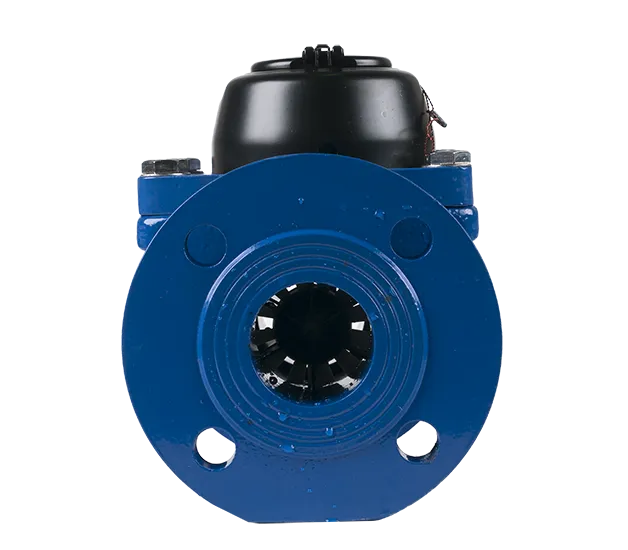

Принцип действия счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства. Конструктивно счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. -
Технические характеристики
Наименование параметра Значение параметра Диаметр условный, мм 50 65 80 100 150 200 Расход воды, м3/ч: - минимальный qmin 0,34 0,56 0,9 1,35 3,38 5,63 - переходный qt 2,25 3,75 6 9 22,5 37,5 - номинальный qn 45 60 100 150 250 300 - максимальный qmax 90 120 200 300 500 650 Пределы допускаемой относительной погрешности
счетчиков СТВХ в диапазоне расходов, %:в диапазоне расходов от qmin до qt, ±5 диапазоне расходов от qt до qmax, включительно ±2 от qt до qmax, включительно ±3 Порог чувствительности, м3/ч, не более 0,15 0,2 0,25 0,25 1 1,5 Максимальный объем воды м3, измеренный за - сутки 370 900 1650 2900 5700 8000 - месяц 11000 18000 33000 58000 114000 160000 Номинальное давление, МПа 1,6 Потеря давления на qmax, МПа, не более 0,1 Диапазон температур измеряемой среды, °С: от 5 до 50 Емкость индикаторного устройства, м3 999999 (9999999) * Минимальная цена деления счётного механизма, м3 0,01 0,1 *По спец. заказу.
