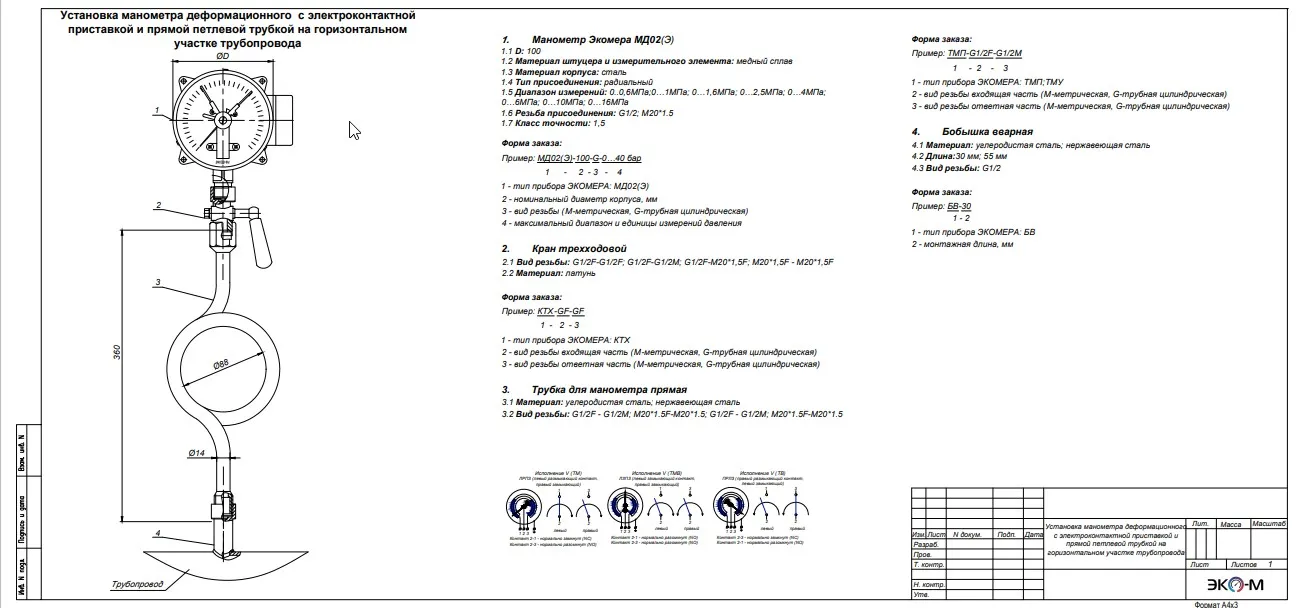

Типовая схема установки манометра с электроконтактной приставкой (исп.V) и прямой петлевой трубкой на горизонтальном участке трубопровода с бобышкой с внутренней резьбой

Манометр Экомера МД02(Э)
D: 100
Материал штуцера и измерительного элемента: медный сплав
Материал корпуса: сталь
Тип присоединения: радиальный
Диапазон измерений: 0..0,6МПа;0…1МПа; 0…1,6МПа; 0…2,5МПа; 0…4МПа;
0…6МПа; 0…10МПа; 0…16МПа
Резьба присоединения: G1/2; M20*1.5
Класс точности: 1,5


Кран трехходовой
Вид резьбы: G1/2F-G1/2F; G1/2F-G1/2M; G1/2F-M20*1,5F; M20*1,5F - M20*1,5F
Материал: латунь


Трубка для манометра прямая
Материал: углеродистая сталь; нержавеющая сталь
Вид резьбы: G1/2F - G1/2M; M20*1.5F-M20*1.5; G1/2F - G1/2M; M20*1.5F-M20*1.5


Бобышка вварная
Материал: углеродистая сталь; нержавеющая сталь
Длина:30 мм; 55 мм
Вид резьбы: G1/2
