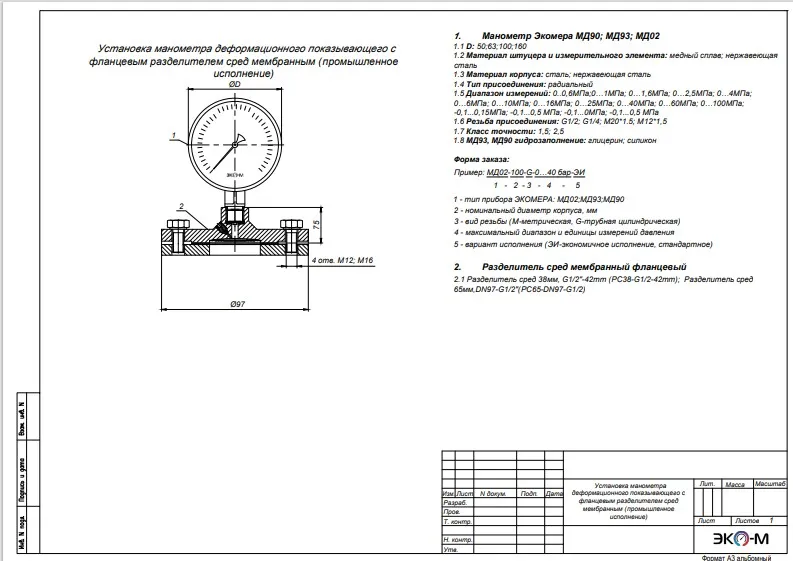

Типовая схема установки манометра с фланцевым разделителем сред

Манометр Экомера МД90; МД93; МД02

D: 50;63;100;160
Материал штуцера и измерительного элемента: медный сплав; нержавеющаясталь
Материал корпуса: сталь; нержавеющая сталь
Тип присоединения: радиальный
Диапазон измерений: 0..0,6МПа;0…1МПа; 0…1,6МПа; 0…2,5МПа; 0…4МПа; 0…6МПа; 0…10МПа; 0…16МПа; 0…25МПа; 0…40МПа; 0…60МПа; 0…100МПа; -0,1...0,15МПа; -0,1...0,5 МПа; -0,1...0МПа; -0,1...0,5 МПа
Резьба присоединения: G1/2; G1/4; M20*1.5; М12*1,5
Класс точности: 1,5; 2,5 МД93, МД90 гидрозаполнение: глицерин; силикон

Скачайте архив по ссылке ниже, включающий файлы для AutoCAD, PDF и фото приборов, которые помогут проектировщикам в своей работе.
