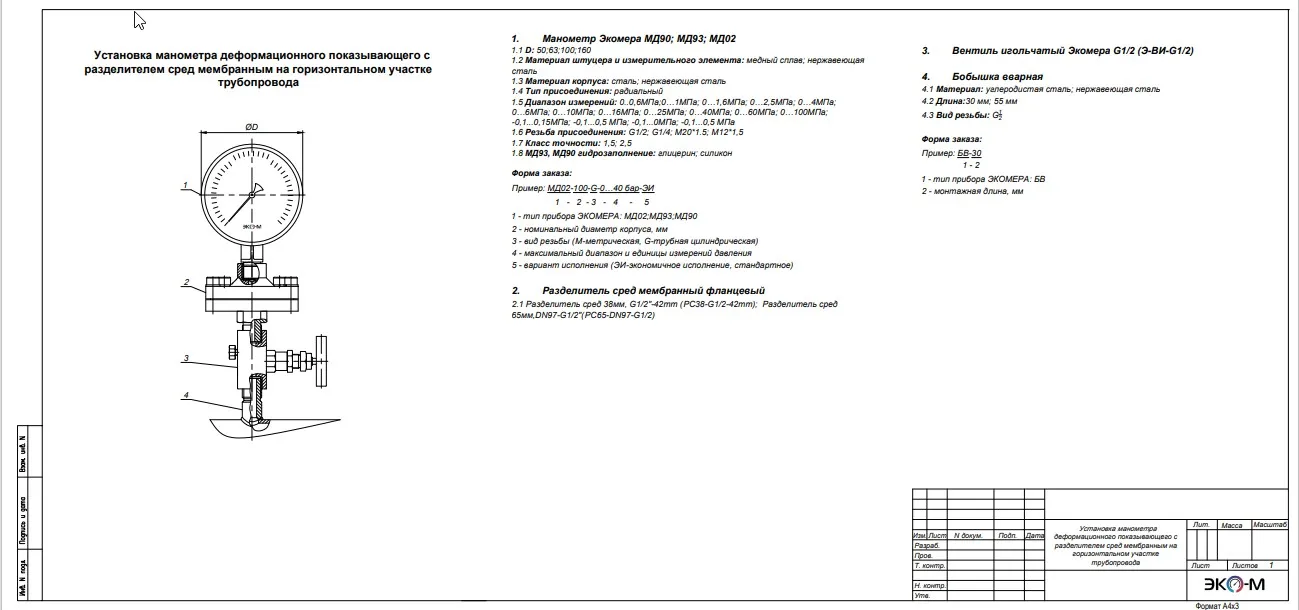

Типовая схема установки манометра с фланцевым разделителем сред с вентилем

Манометр Экомера МД90; МД93; МД02

D: 50;63;100;160
Материал штуцера и измерительного элемента: медный сплав; нержавеющая сталь
Материал корпуса: сталь; нержавеющая сталь
Тип присоединения: радиальный
Диапазон измерений: 0..0,6МПа;0…1МПа; 0…1,6МПа; 0…2,5МПа; 0…4МПа; 0…6МПа; 0…10МПа; 0…16МПа; 0…25МПа; 0…40МПа; 0…60МПа; 0…100МПа; -0,1...0,15МПа; -0,1...0,5 МПа; -0,1...0МПа; -0,1...0,5 МПа
Резьба присоединения: G1/2; G1/4; M20*1.5; М12*1,5
Класс точности: 1,5; 2,5
МД93, МД90 гидрозаполнение: глицерин; силикон


Разделитель сред мембранный фланцевый

Разделитель сред 38мм, G1/2"-42mm (РС38-G1/2-42mm);
Разделитель сред 65мм,DN97-G1/2"(РС65-DN97-G1/2)


Вентиль игольчатый Экомера G1/2 (Э-ВИ-G1/2)


Бобышка вварная

Материал: углеродистая сталь; нержавеющая сталь
Длина:30 мм; 55 мм
Вид резьбы: G1/2
