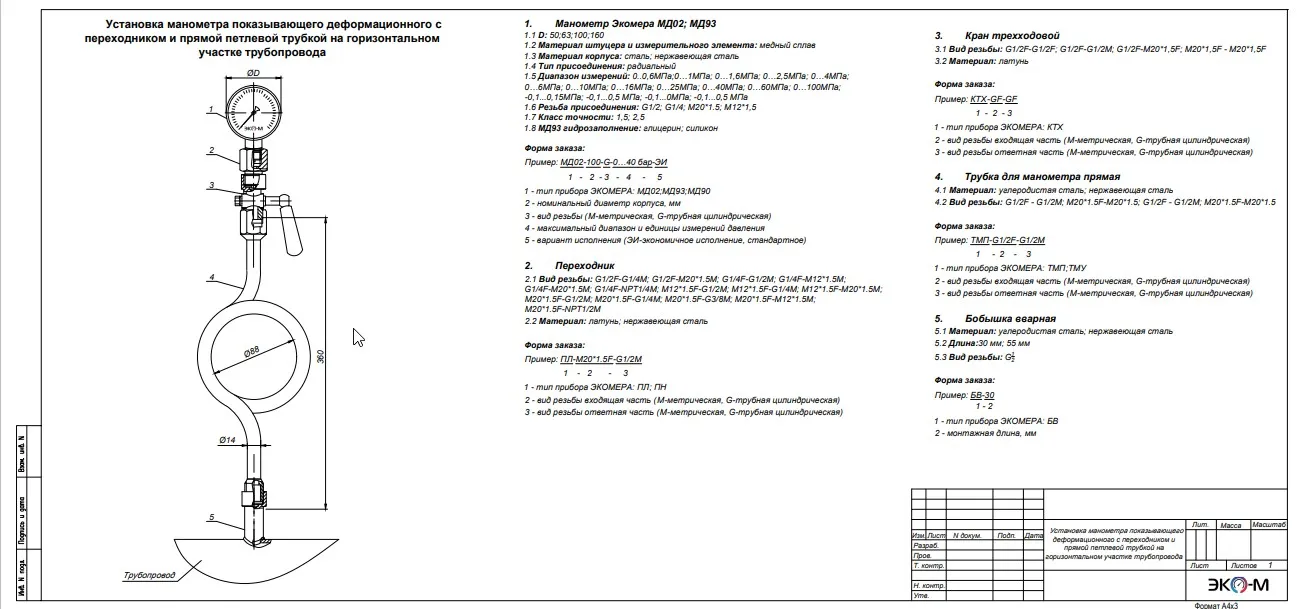

Типовая схема установки манометра с переходником и прямой петлевой трубкой с внешней резьбой бобышки

Манометр Экомера МД02; МД93

D: 50;63;100;160
Материал штуцера и измерительного элемента: медный сплав
Материал корпуса: сталь; нержавеющая сталь
Тип присоединения: радиальный
Диапазон измерений: 0..0,6МПа;0…1МПа; 0…1,6МПа; 0…2,5МПа; 0…4МПа; 0…6МПа; 0…10МПа; 0…16МПа; 0…25МПа; 0…40МПа; 0…60МПа; 0…100МПа; -0,1...0,15МПа; -0,1...0,5 МПа; -0,1...0МПа; -0,1...0,5 МПа
Резьба присоединения: G1/2; G1/4; M20*1.5; М12*1,5
Класс точности: 1,5; 2,5
МД93 гидрозаполнение: глицерин; силикон


Переходник

Вид резьбы: G1/2F-G1/4M; G1/2F-M20*1.5M; G1/4F-G1/2M; G1/4F-M12*1.5M; G1/4F-M20*1.5M; G1/4F-NPT1/4M; M12*1.5F-G1/2M; M12*1.5F-G1/4M; M12*1.5F-M20*1.5M; M20*1.5F-G1/2M; M20*1.5F-G1/4M; M20*1.5F-G3/8M; M20*1.5F-M12*1.5M; M20*1.5F-NPT1/2M
Материал: латунь; нержавеющая сталь


Кран трехходовой

Вид резьбы: G1/2F-G1/2F; G1/2F-G1/2M; G1/2F-M20*1,5F; M20*1,5F - M20*1,5F
Материал: латунь


Трубка для манометра прямая

Материал: углеродистая сталь; нержавеющая сталь
Вид резьбы: G1/2F - G1/2M; M20*1.5F-M20*1.5; G1/2F - G1/2M; M20*1.5F-M20*1.5


Бобышка вварная

Материал: углеродистая сталь; нержавеющая сталь
Длина:30 мм; 55 мм
Вид резьбы: G 1/2

Скачайте архив по ссылке ниже, включающий файлы для AutoCAD, PDF и фото приборов, которые помогут проектировщикам в своей работе.
