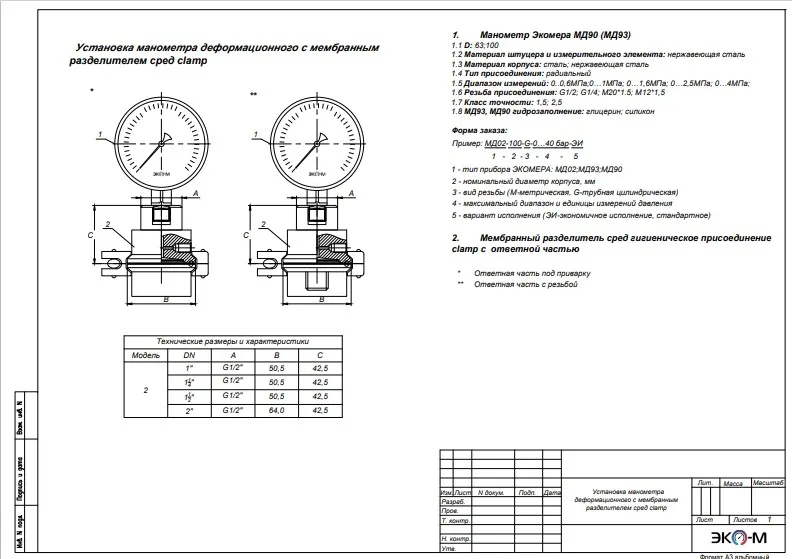

Типовая схема установки манометра с разделителем сред типа clamp

Манометр Экомера МД90 (МД93)

D: 63;100
Материал штуцера и измерительного элемента: нержавеющая сталь
Материал корпуса: сталь; нержавеющая сталь
Тип присоединения: радиальный
Диапазон измерений: 0..0,6МПа;0…1МПа; 0…1,6МПа; 0…2,5МПа; 0…4МПа
Резьба присоединения: G1/2; G1/4; M20*1.5; М12*1,5
Класс точности: 1,5; 2,5
МД93, МД90 гидрозаполнение: глицерин; силикон

Скачайте архив по ссылке ниже, включающий файлы для AutoCAD, PDF и фото приборов, которые помогут проектировщикам в своей работе.
