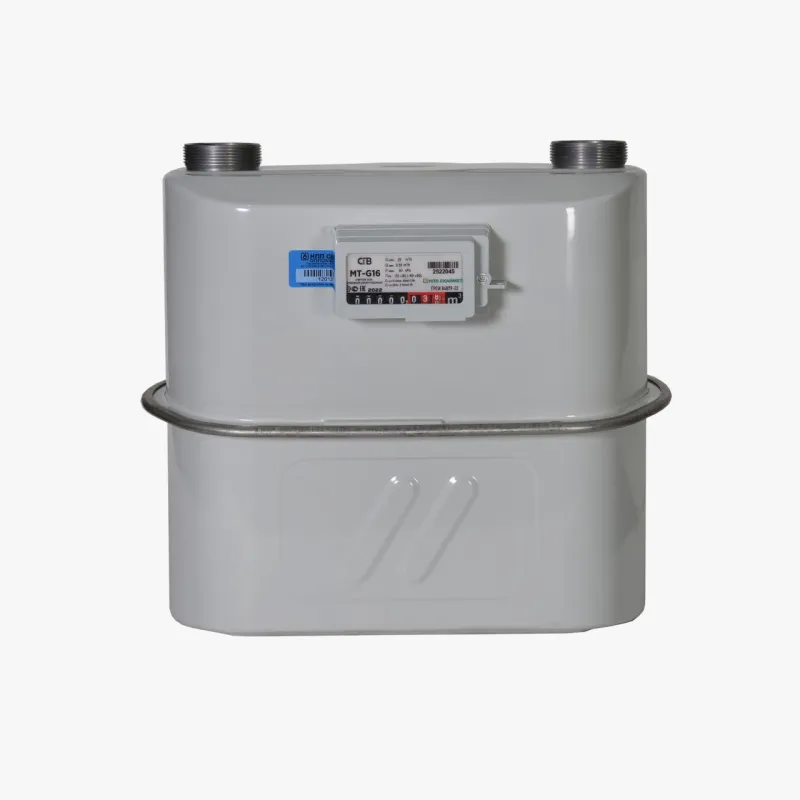

Счетчик газа Вектор СГВ-МТ-16 левый

Рабочий расход:
G16
Габариты упаковки:
240 × 400 × 380 мм
Импульсный выход:
Есть
Наличие термокорректора:
Без термокорректора
Направление потока газа:
Слева направо
Коммунальные диафрагменные счётчики газа ВК-G16
Это современные диафрагменные коммунальные газоизмерительные приборы учёта, выпускаемые фирмой «ELSTER GmbH» Германия.
Область применения:
Назначение: счётчики предназначены для коммерческого учёта количества
потребляемого газа.
Измеряемая среда: природный газ, пропан, бутан, инертные газы и другие
неагрессивные, неоднородные по химическому составу газы.
Область применения: в коммунальном, бытовом хозяйстве, на предприятиях
различных отраслей промышленности и в других сферах деятельности человека,
требующих учёта потребляемого газа.
Устройство и принцип работы:
Счётчик состоит из герметичного корпуса с встроенным измерительным
механизмом, и отсчётного устройства. Измерительный механизм состоит из набора камер со встроенными подвижными диафрагмами. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное, которое через соединительную муфту предаётся на цифровые колёса отсчётного
устройства.
Отличительные особенности:
Счётчик построен по классической, хорошо зарекомендовавшей себя,
надёжной схеме. Отличительной особенностью счётчика является наличие в конструкции специального золотникового распределителя шиберного типа. Небольшие по размерам золотники, тонкие перегородки распределителя газа позволяют
получить высокую точность измерения и обеспечивают низкую чувствительность
счётчика к загрязнениям измеряемой среды. В измерительном механизме счётчике установлены подвижные диафрагмы, по форме напоминающие арену стадиона,
изготовленные из высококачественного синтетического материала, позволяющего
длительное время сохранять диафрагмам форму и целостность.
Счётчик оснащён устройством, препятствующем обратному ходу цифровых
колёс отсчётного механизма.
В конструкции счётчика применены самые современные и высококачественные материалы и покрытия, позволяющие обеспечить при работе механизмов весьма малую потерю давления, низкий уровень шума, минимальный износ
подвижных деталей, высокую коррозионную стойкость металлических деталей.
Именно оригинальная конструкция золотников и распределителя шиберного типа, высококачественные диафрагмы, сохраняющие свою форму в течение
всего периода эксплуатации, детали и узлы счетчика, изготовленные с высокой
степенью точности, позволяют обеспечить длительную и стабильную работу самого прибора, низкую потерю давления и его высокую чувствительность.
Счётчик не требует специального технического обслуживания, надёжен и
предназначен для длительного срока эксплуатации.
Для дистанционной передачи информации к счётчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий
от магнитной вставки, встроенной в младший разряд отсчётного механизма.
Диапазон рабочих расходов:
ВК-G16 0,16 – 25 м³/ч;
Погрешность измерения:
Допустимая относительная погрешность:
в диапазоне расходов: Q мин. ≤ Q < 0,1 Q ном. ± 3 %;
в диапазоне расходов: 0,1 Q ном. ≤ Q ≤ Q макс. ± 1,5 %
Порог чувствительности:
ВК-G16 с циклическими объёмами V 6 дм³,
Рабочее давление:
50 кПа
Максимально допустимое давление внутри корпуса:
50 кПа
Потеря давления:
менее 300 Па для счётчиковВК-G16,
Диапазон температуры рабочей среды:
от минус 25 С° до плюс 40 С°
Диапазон температуры окружающей среды:
от минус 40 С° до плюс 55 С°
Возможность использования низкочастотного датчика импульсов IN-Z61
для дистанционной передачи данных.
Межповерочный интервал:
10 лет
Средний срок службы:
не менее 24 лет
На счётчики имеется:
Свидетельство об утверждении типа средства измерения
