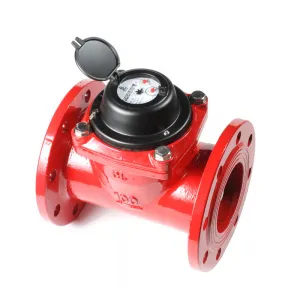

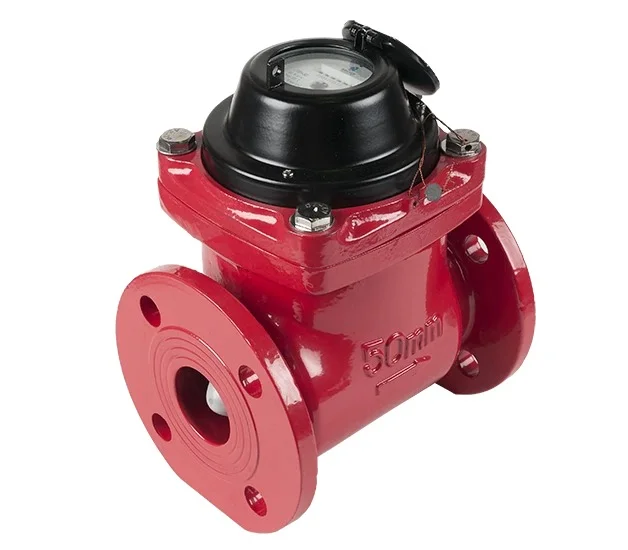

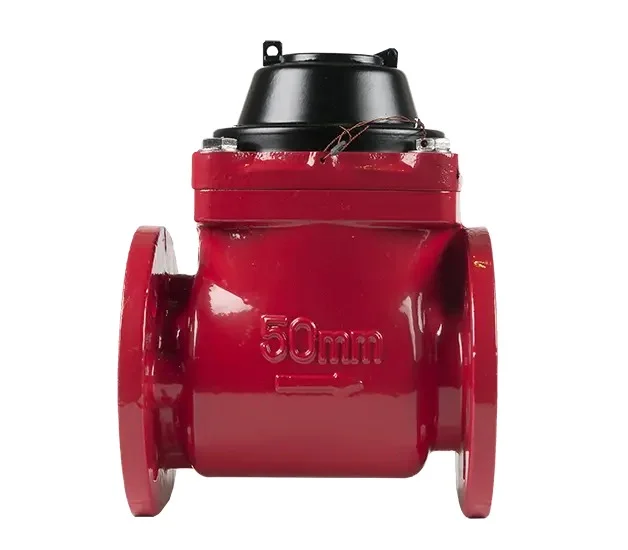

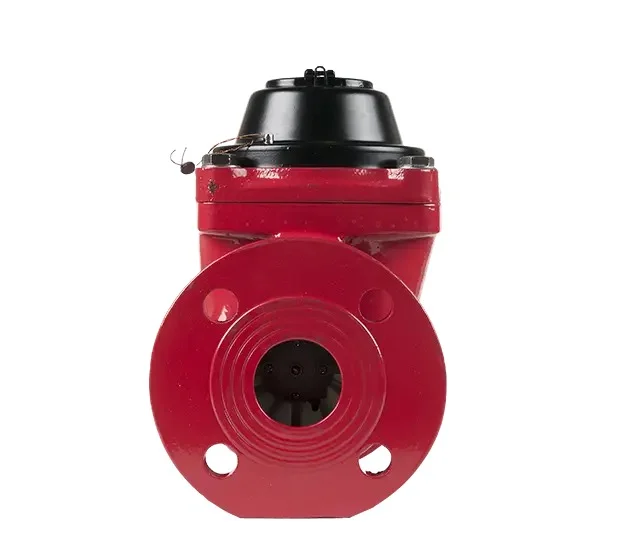

Счетчик воды СТВУ F 50
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Габариты: мм
Скидки при заказе больших объемов (от 1 тонны)
| Тип цены | Стоимость |
|---|---|
| Оптовая | ***** руб. |
| Крупный опт | ***** руб. |
- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68 (опционально, уточните наличие у вашего менеджера во время заказа);
- выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной;
- надежная конструкционная защита от внешнего магнитного воздействия;
- минимальные затраты на установку и эксплуатацию;
- не требует прокладки электрических сетей – счетчик независим от источников питания;
- полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля.
-
Точность
Высокоточный прибор за счет усовершенствования конструкции турбинки, позволяющей уменьшить нагрузку на ее ось. Счетный механизм защищен от попадания влаги и пыли. Испытания счетчика выявили, что на протяжении срока службы он стабильно сохраняет заявленные метрологические характеристики.
-
Считывание показаний

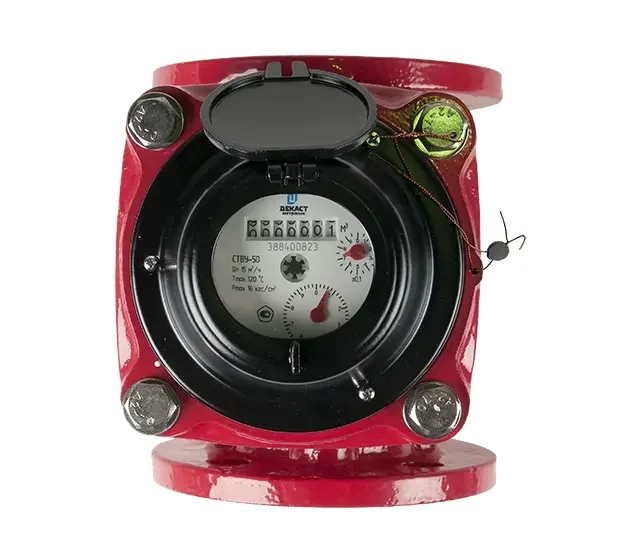

Счетный механизм обеспечивает отображение показаний в м³ и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики типа СТВУ как правило, устанавливаются на узлах коммерческого учета воды. Часто подход к счетчику затруднен, иногда вообще не представляется возможным. Для таких случаев рекомендуется использовать счетчик с дистанционным считыванием показаний. В стандартном исполнении счетчик оснащен МИД-сенсором, что позволяет быстро дооснастить прибор цифровым модулем МИД.
Кроме того, счетчик может до оснащаться стандартным импульсным датчиком (ДГ).
-
Принцип работы
Принцип действия счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства. Конструктивно счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала.
-
Комплектация
- счетчик воды;
- паспорт;
- комплект уплотнительных прокладок;
- герконовый датчик – для модификации ДГ.
-
Технические характеристики
Наименование параметра Значение параметра Диаметр условный, мм 50 65 80 100 150 200 Расход воды, м3/ч: - минимальный qmin 0,6 1 1,4 2 4,5 8 - переходный qt 1,6 2 3,2 4,8 12 20 - номинальный qn 15 25 45 70 150 300 - максимальный qmax 30 50 90 140 300 600 Пределы допускаемой относительной погрешности
счетчиков в диапазоне расходов, %:в диапазоне расходов от qmin до qt, ±5 от qt до qmax, включительно ±3 Порог чувствительности, м3/ч, не более 0,4 0,6 0,75 0,9 1,3 3 Максимальный объем воды м3, измеренный за - сутки 370 900 1650 2900 5700 8000 - месяц 11000 18000 33000 58000 114000 160000 Номинальное давление, МПа 1,6 Потеря давления на qmax, МПа, не более 0,1 Диапазон температур измеряемой среды, °С: от 5 до 120 Емкость индикаторного устройства, м3 999999 (9999999) * Минимальная цена деления счётного механизма, м3 0,01 0,1 *По спец. заказу.
Достоинства
|
Диаметр Сч.вода мм
|
50 |
|
Тип прибора
|
Фланцевый |
|
Импульсный выход
|
Нет |
|
Монтажная Длина Сч.вода мм
|
200 |
|
Габариты мм
|
300х260х230 |
|
Номинальный расход, Qn м³/ч
|
15 |
|
Способ монтажа
|
Горизонтальный |
|
Тип присоединения
|
Фланцевый |
|
Вид водосчетчика
|
Турбинный |
|
Рабочий диапазон температуры воды, °C
|
от +5 до +120 |
|
Порог чувствительности, не более м³/ч
|
0,40 |
|
Условный проход мм
|
50 |
|
Минимальный расход м³/ч
|
0.60 |
