Штуцеры и комплекты монтажных частей для счётчиков газа
Штуцеры, адаптеры и КМЧ для монтажа газовых счётчиков
Чтобы установить газовый счётчик на трубу, нужны штуцеры или комплект монтажных частей (КМЧ): через них прибор присоединяется к газопроводу, а при замене или поверке снимается без переделки трубы. В разделе — штуцеры и адаптеры для бытовых счётчиков, КМЧ для коммунальных и промышленных приборов, технологические переходы и прокладки.
Что есть в разделе
| Группа | Позиции | Для чего |
|---|---|---|

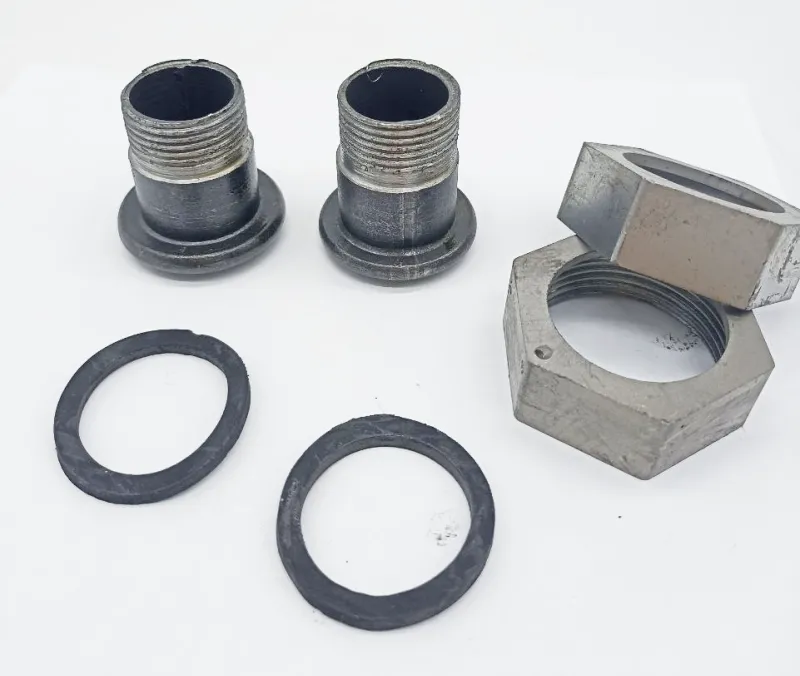

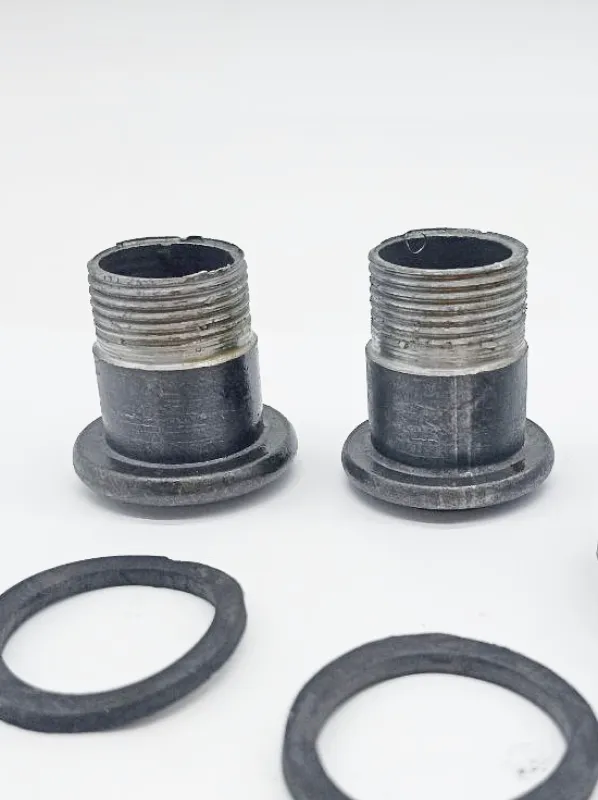

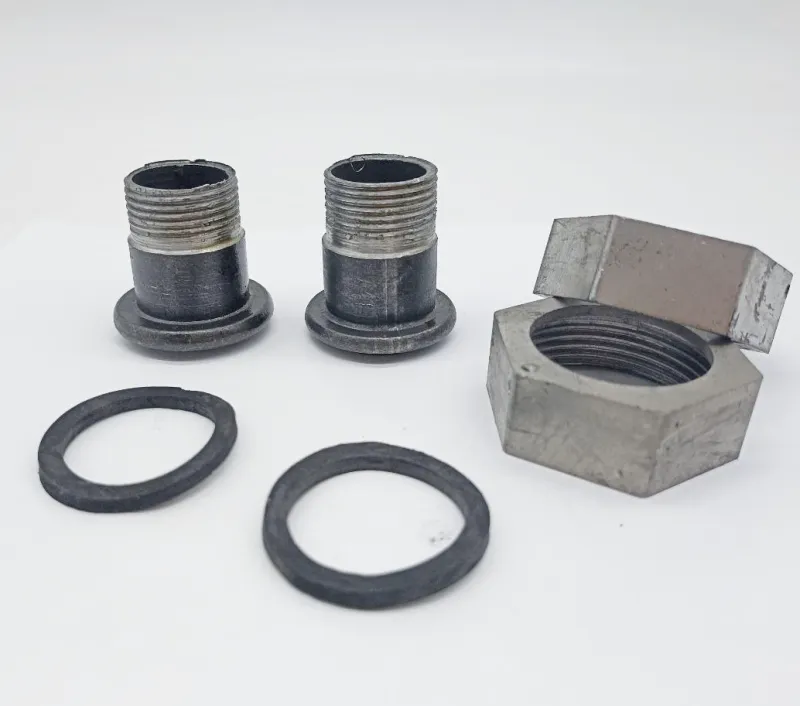

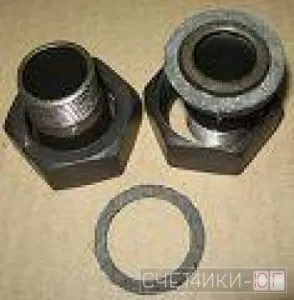

| Штуцеры для счётчиков газа | Ду 15, 20, 25, 32, 40, 50 — под резьбу или под сварку, с прокладками; Astin; штуцеры 33×1,5; штуцеры для счётчиков СГК | присоединение бытовых и коммунальных счётчиков к газопроводу |
| Адаптеры | Ду 25, 32, 40 под сварку и с гайкой, комплекты адаптеров Ду 32 и 20 мм | переход от счётчика к трубе нужного диаметра |
| КМЧ | КМЧ-С-110-G4, КМЧ-С-25, КМЧ-К-32, КМЧ-К-280-G10/16, КМЧ-К-335-G25, КМЧ-К-Ф-40, Ф-50, Ф-80 | комплекты «Техномера» для установки счётчиков СМТ-Смарт (С) и СМТ-Комплекс (К) на место старого прибора без сварки; число — межосевое расстояние заменяемого счётчика, Ф — фланцевое соединение |
| Технологические переходы и катушки | переходы 100, 200, 250 мм, катушка Ду 50 | ставятся вместо счётчика, пока он на поверке или в ремонте |
| Прокладки | паронитовые Ду 32–80, резиновые, для счётчиков Gallus 3/4 | герметизация соединений при монтаже и замене |
Как подобрать
- По счётчику. Посмотрите в паспорте прибора резьбу присоединительных патрубков, типоразмер (G1,6–G25) и межосевое или монтажное расстояние.
- По трубе. Диаметр газопровода и способ присоединения — резьба или сварка — определяют, какой штуцер или адаптер нужен со стороны трубы.
- Прокладки меняют при каждом монтаже. Старую прокладку повторно не используют: она уже не обеспечит герметичность.
Если счётчик нужно снять на поверку, технологический переход той же длины позволяет не прерывать подачу газа по согласованию с газовой службой. Для счётчиков воды КМЧ устроены похоже — об этом статья «Что такое КМЧ для счётчика воды». Сами счётчики — в разделе «Счётчики газа», защитные корпуса — «Шкафы для газовых счётчиков».
Технические характеристики адаптеров собраны в презентации адаптеров для газовых счётчиков (PDF, 1,7 МБ).
Вопросы и ответы
Чем штуцер отличается от КМЧ?
Штуцер — отдельная присоединительная деталь. КМЧ — комплект монтажных частей под конкретный счётчик и конкретную замену: например, КМЧ-С-110-G4 позволяет поставить счётчик СМТ-Смарт G4 на место старого прибора с межосевым расстоянием 110 мм без сварки.
Какой штуцер нужен для бытового газового счётчика?
Тот, который подходит по резьбе патрубков счётчика и по диаметру трубы. Резьба указана в паспорте прибора. Пришлите фото счётчика и трубы менеджеру — подберём штуцеры под резьбу или под сварку.
Зачем нужен технологический переход?
Его ставят на место счётчика, когда прибор снимают на поверку или ремонт. Длина перехода равна монтажной длине счётчика, поэтому трубу не приходится переделывать.
