Счётчики газа Бетар СГБМ и СГК 1,6 / 2,5 / 3,2 / 4,0: как выбрать типоразмер, зачем термокорректор ТК и импульсный выход Д

По суммарному расходу приборов из их паспортов: четырёхконфорочная плита — около 1,2 м³/ч, проточная колонка 20–24 кВт — 2,5–2,8 м³/ч, котёл 24 кВт — около 2,8 м³/ч, 30 кВт — 3,5 м³/ч. Счётчик выбирают так, чтобы суммарный расход не превышал Qmax и был не ниже Qmin (0,04 м³/ч у всех моделей). Плита — 1,6; плита и колонка — 3,2; котёл 24–30 кВт — 4,0. Точную модель определяет проект газификации.

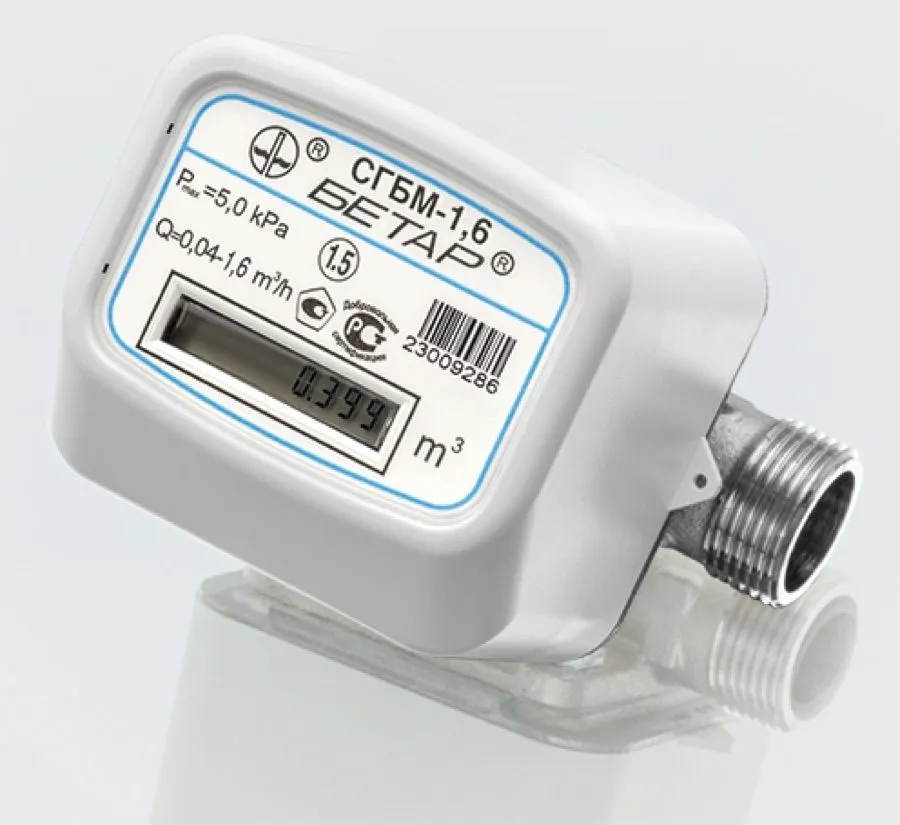

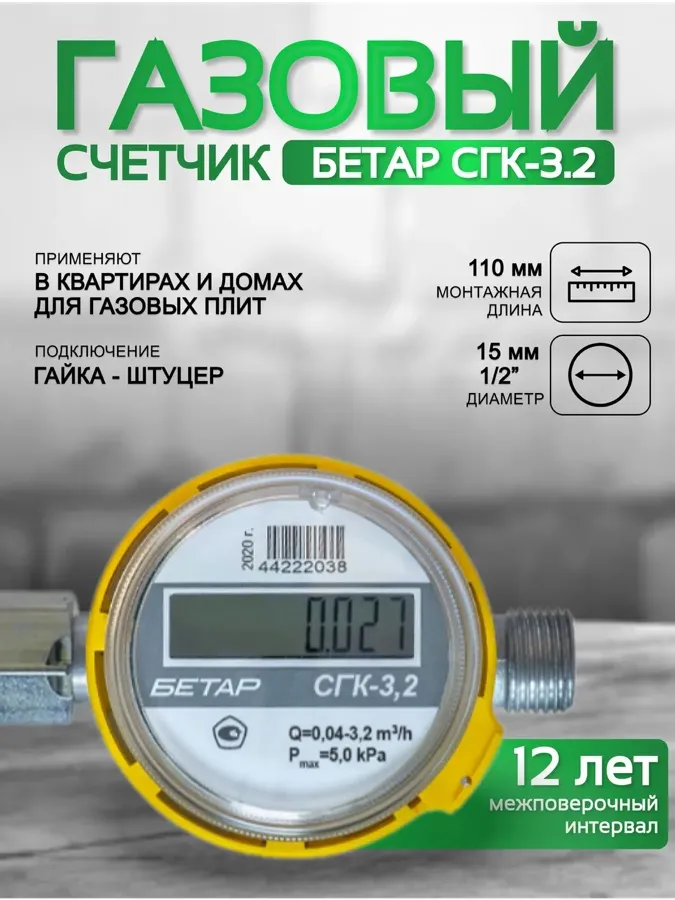

Оба семейства — струйно-акустические счётчики завода «Бетар» с одинаковыми расходами (Qmax 1,6 / 2,5 / 3,2 / 4,0 м³/ч, Qmin 0,04). СГБМ — базовая серия в корпусе 70×100×80 мм, массой до 0,67 кг; СГК — компактнее и легче (0,4–0,45 кг), с Ду 15 у моделей 1,6–3,2 и Ду 20 у 4,0. По цене СГК на 200–300 ₽ дешевле СГБМ той же модели.

ТК — встроенный термокорректор: счётчик приводит объём газа к стандартным условиям (+20 °C). Без коррекции зимой на улице холодный плотный газ считается «в минус» потребителю. Термокорректор нужен, если счётчик стоит в шкафу на фасаде, в неотапливаемом помещении или его требует газоснабжающая организация в договоре.

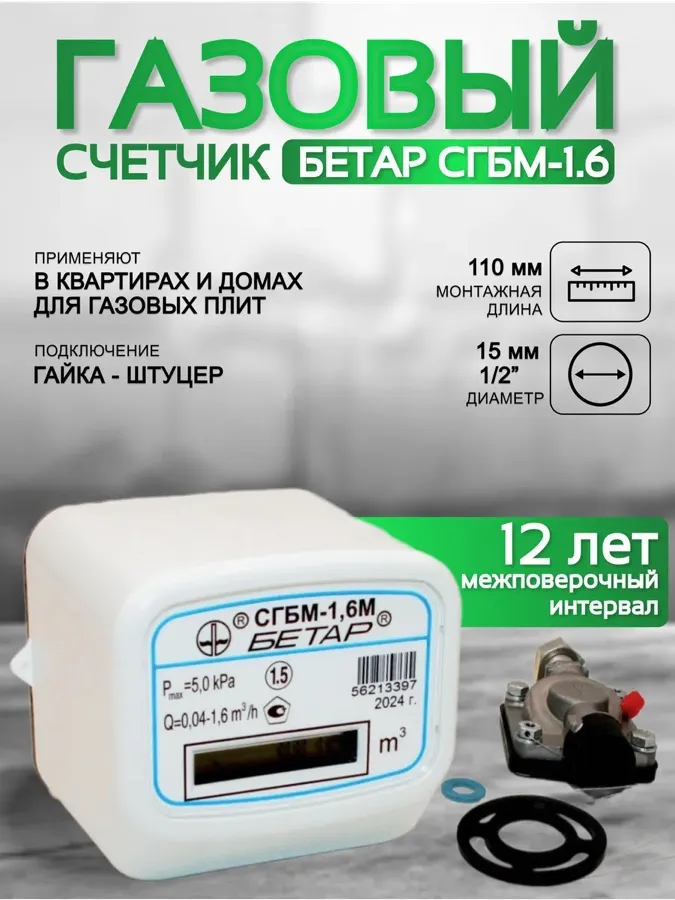

Д — импульсный выход для дистанционного съёма показаний (телеметрия, АСКУГ). «С гайкой» — исполнение с одной накидной гайкой и штуцером, самое распространённое при замене старого счётчика; у завода есть также «штуцер/штуцер», «с двумя гайками» и «без тройника» — поставим под заказ.

Межповерочный интервал 12 лет, средний срок службы 12 лет, гарантия завода 6 лет. Рабочее давление до 5 кПа, температура среды и воздуха от −10 до +50 °C. Погрешность ±2,5 % от Qmin до 0,2·Qmax и ±1,5 % от 0,2·Qmax до Qmax (описания типа СИ СГБМ № 57561-14 и СГК).

Горизонтально или вертикально, стрелка по потоку, вход и выход через тройник или накидные гайки с паронитовой прокладкой (в комплекте). Установку и пломбировку выполняет газовая служба или лицензированная организация; после установки счётчик регистрируют в абонентском отделе поставщика газа.
