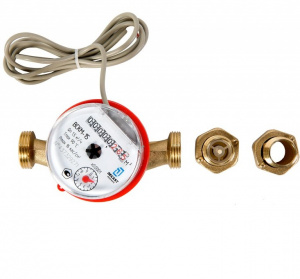

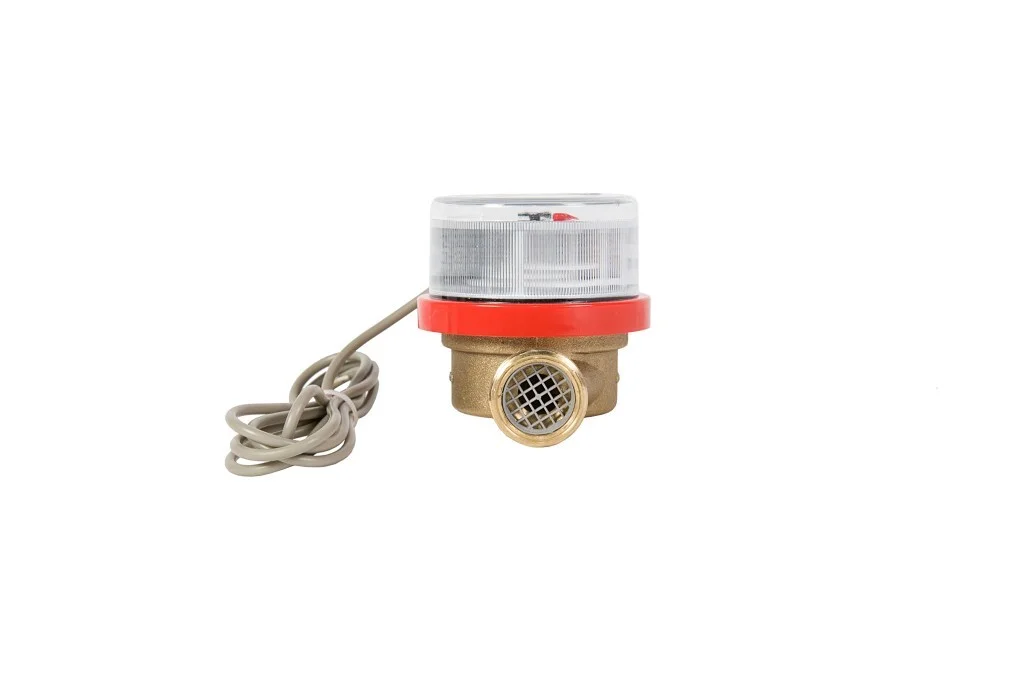

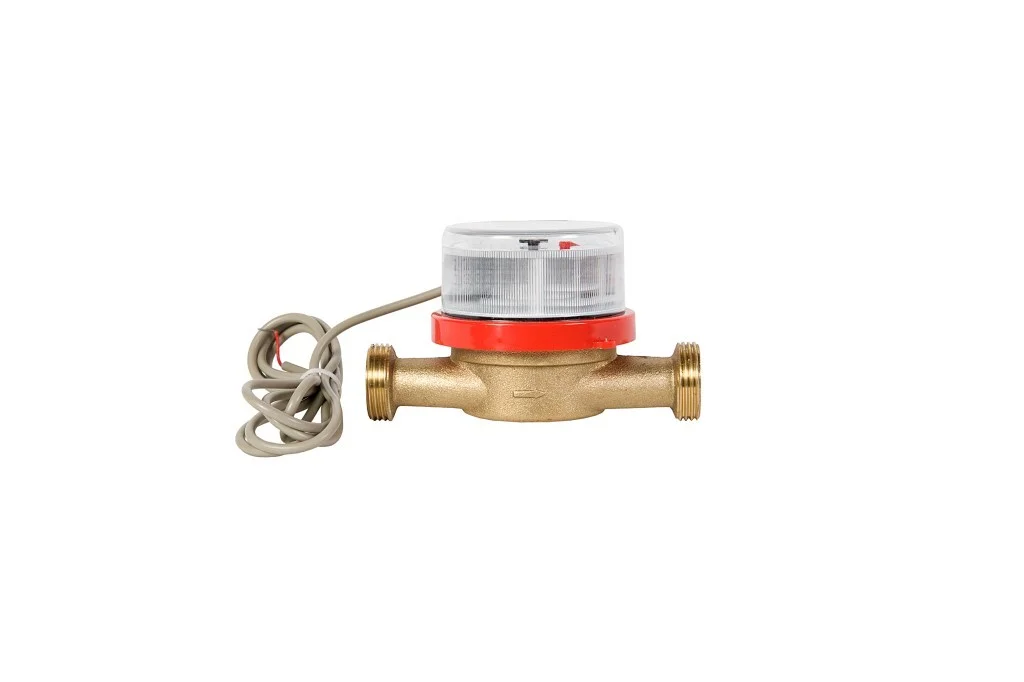

Счетчик воды ВСКМ Ду 15 ДГ

Варианты оснащения

стандартное исполнение:- латунный корпус;
- присоединение резьбовое;
- набор монтажных частей и прокладок в комплекте;
- счетный механизм может быть оснащен МИД-сенсором;
- модификация счетчика с импульсным выходом (ДГ):- стандартное исполнение;
- датчик герконовый (МИД-сенсор отсутствует);
- цена импульса - 10 л/импульс;
модификация с МИД интерфейсом:- стандартное исполнение;
- счетный механизм оснащен МИД-сенсором;
- корпус счетного механизма подготовлен для установки МИД;
модификация счетчика с ДГ с ценой одного импульса - 1л (1л/имп):- стандартное исполнение;
- дачик геркона установлен на литровой стрелке счетного механизма;
модификация счетчика с монтажной длинной (80мм):- стандартное исполнение;
- монтажная длина L=80 мм.
модификация счетчика с монтажной длинной (80мм) с импульсным выходом (ДГ):- стандартное исполнение;
- монтажная длина L=80 мм.
- датчик герконовый (МИД-сенсор отсутствует);
- цена импульса - 10 л/импульс;

- Достоинства- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
- гарантийный срок – 72 месяца;
- диапазон температуры воды от +5 до +90°C;
- счетчик воды герметичен и выдерживает максимальное рабочее давление до 1,6 МПа;
- латунный корпус;
- длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
- монтажная длина проточной части счетчика воды в двух исполнениях(110 мм и 80 мм);
- возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ): счетчик воды может быть оснащен МИД-сенсором, позволяющим устанавливать МИД, либо может комплектоваться импульсным выходом (ДГ);
- полностью соответствует ГОСТ Р 50193;
- сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;
- не требует прокладки электрических сетей – счетчик независим от источников питания;
- высокая перегрузочная способность по расходу и давлению;
- максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
- малая потеря давления;
- минимальные затраты на установку и эксплуатацию;
- надежная конструкционная защита от внешнего магнитного воздействия;
- усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;
- срок службы не менее 12 лет

- Точность

Уникальная точность достигается применением целого ряда инноваций и разработок в конструкции прибора.

Неоднократные испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические характеристики.
- Считывание показаний

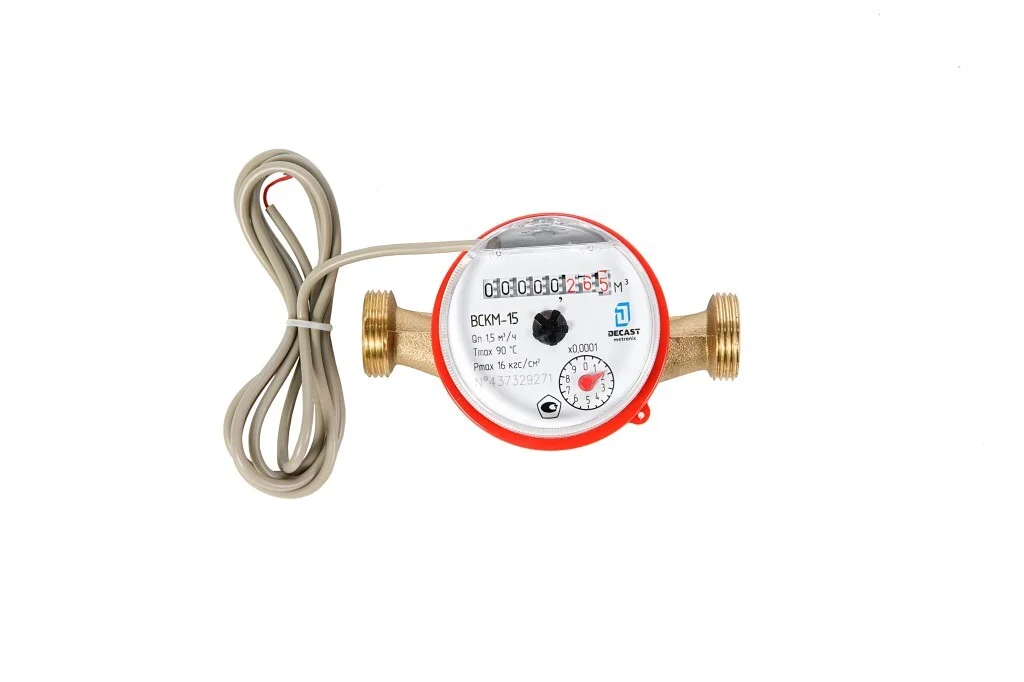

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор может быть оснащен специальным стрелочным металлическим указателем «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика).
- Принцип работы

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

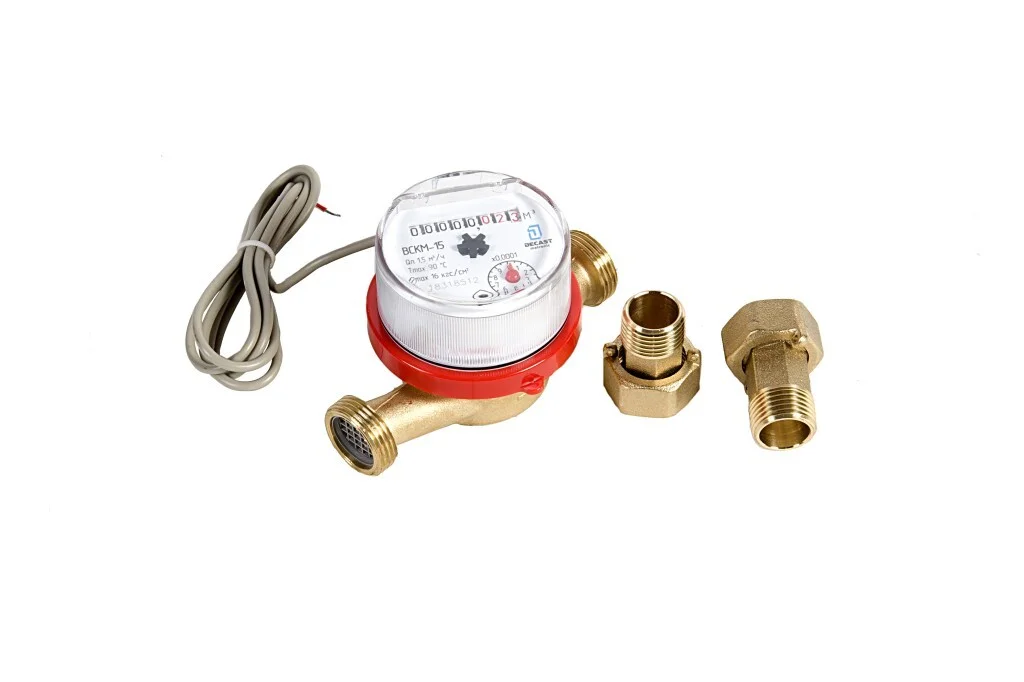

- Комплектация- счетчик воды;
- паспорт;
- комплект присоединительных частей;
- герконовый датчик – для модификации ДГ.

- Технические характеристики

Наименование параметра

Норма для счетчиков диаметром условного прохода, ДУ, мм1520Метрологический классАВАВРасход воды, м3/час:• минимальный расход воды qmin-
0,0600,0300,1000,050• переходный расход воды qt-
0,1500,1200,2500,200• номинальный (рабочий) расход воды qn1,52,5• максимальный расход воды qmax-
35Порог чувствительности, м3/ч, не более0,010,015Диапазон температуры воды °С• горячей-
от +5 до +90• холодной-
от +5 до +50Максимальное давление воды, МПа1,6Минимальная цена деления, м30,0001Наибольшее значение роликового указателя, м399999Монтажная длина l, мм80/110130
