Система контроля загазованности САКЗ-МК-2 клапан КЗЭУГ DN20 НД

Контроль загазованности природным / парами сжиженного газа, а также угарным газом. Возможность подключения пожарной сигнализации. Возможность подключения выносных пультов, блока сигнализации и управления, GSM-извещателей. Ограниченные возможности диспетчеризации.

Система автоматического контроля загазованности САКЗ-МК®-2 предназначена для применения на объектах промышленности или иных предприятиях с большим количеством помещений. Система обладает ограниченными возможностями по диспетчеризации и подключению дополнительных устройств.

Заказчик самостоятельно может сконфигурировать систему: система может быть как энергозависимой (клапан при отключении электропитания закрывается), так и энергонезависимой; срабатывание клапана по первому или по второму порогу (в этом случае 1 порог — только звуковая и световая сигнализация, 2 порог — дополнительно закрытие клапана).

В системе САКЗ-МК®-2 возможно подключение неограниченного числа дополнительных сигнализаторов.

Возможности и особенности системы САКЗ-МК®-2

Контроль СН / СУГ, СО. Система осуществляет непрерывный автоматический контроль содержания природного газа или паров сжиженных углеводородных газов, а также угарного газа атмосфере контролируемых помещений.

Выявление пожара по задымлению. C помощью систем САКЗ-МК®-2 возможно возможно обнаружение пожара по задымлению. Для этого с помощью устройства БППИ УС к системе можно подключить неадресные пожарные извещатели.

Построение базовой системы оповещения. На базе САКЗ-МК®-2 возможно реализовать простейшую систему оповещения. При срабатывании сигнализаторы СЗ-1 и СЗ-2 подают светозвуковой сигнал. С помощью реле «сухой» контакт блока сигнализации и управления БСУ к системе можно подключить один шлейф неадресных оповещателей: световых табло и сирен.

Реализация GSM-оповещений о состоянии системы. Универсальные извещатели GSM5-105 и GSM5-224, приобретаемые к системе дополнительно, позволяет осуществлять оповещение абонентов мобильной связи (стандарты GSM 900 / 1800, MQTT). При обнаружении угрозы, система отправляет абоненту SMS с адресом сработавшего устройства.

Устранение угроз. При обнаружении загазованности, система автоматически отключит подачу газа, передав соответствующий сигнал на электромагнитный запорный газовый клапан (в системе применяются клапаны КЗЭУГ или КЗГЭМ-У). C помощью выхода реле типа «сухой» контакт, расположенного на БСУ, осуществляется включение/выключение вентиляции, разблокировка пожарных выходов и управление прочими исполнительными устройствами.

Полностью российское производство. Система имеет заключение МинПромТорга РФ о подтверждении производства продукции на территории Российской федерации. Запись №66040/10 от 11.07.2022 г.

Характеристики

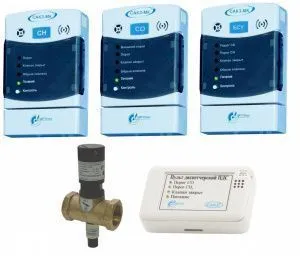

Комплект поставки

• Блок сигнализации и управления БСУ
• Сигнализатор СЗ-1-1(2)Г
• Сигнализатор СЗ-2-2В
• Клапан КЗЭУГ (DN 15-50)
• Соединительный кабель для подключения клапана
• Документация
• Дополнительные сигнализаторы СН/СУГ и/или СО
• Дополнительные клапаны КЗЭУГ, КЗГЭМ-У или аналогичные
• Пульты диспетчерские ПДС
• Универсальные GSM-извещатели GSM5-105
• и/или GSM5-224И
• Блоки БППИ УС для подключения неадресных пожарных извещателей
• Соединительные кабели для сигнализаторов, блока управления и прочих устройств (после уточнения необходимой длины)

Производитель: ООО «ЦИТ-Плюс», Саратов. Официальный дилер в ЮФО — Счётчики-Юг.

Документация

• Общий каталог продукции и решений PDF • 7 MB (PDF)
• Сертификат соответствия ГАЗСЕРТ PDF • 113 KB (PDF)
• Декларация о соответствии ТР ТС 020/2011 PDF • 276 KB (PDF)
• Выписка из реестра российской промышленной продукции PDF • 330 KB (PDF)
• Сертификат ИНТЕРГАЗСЕРТ PDF • 105 KB (PDF)
• Выписка из единого реестра материально-технических ресурсов ПАО "Газпром" PDF • 822 KB (PDF)
• Руководство по эксплуатации PDF • 1 MB (PDF)
• Справочник кабелей для промышленных систем САКЗ-МК (САКЗ-МК-Е) PDF • 689 KB (PDF)
