Умные счётчики воды и теплосчётчики ЭКО НОМ и DUX: RS-485, LoRaWAN, M-Bus или импульс
Счётчики воды ЭКО НОМ и DUX с RS-485 и LoRaWAN, ультразвуковые теплосчётчики СТУ-15.1, 15.2 и 20 с импульсом, RS-485, RS-485-4i, M-Bus и LoRaWAN: что выбрать под систему дома, монтаж, документы завода, цены от 3 600 ₽.
Короткий ответ. Интерфейс выбирают под систему, которая будет собирать показания: импульс — самый простой вход любого контроллера; RS-485 — проводная шина в доме; M-Bus — шина для приборов учёта; LoRaWAN — радиоканал до базовой станции оператора без проводов. Для поквартирного учёта тепла в новостройке чаще всего закладывают ЭКО НОМ СТУ-15.2 RS-485 за 5 100 ₽; для воды с радиоканалом — ЭКО НОМ СВ 15-110 WAN за 5 000 ₽.
Теплосчётчики СТУ — ультразвуковые, без движущихся частей: вычислитель, ультразвуковой преобразователь расхода и два термопреобразователя. По данным завода: теплоноситель от +4 до +95 °C, Ду 15 (Qn 0,6 и 1,5 м³/ч, 110 мм) и Ду 20 (Qn 2,5 м³/ч, 130 мм), IP67, МПИ 6 лет.
Интерфейсы: что под что
| Интерфейс | Как работает | Когда брать |
|---|---|---|
| Импульс | счётчик отдаёт импульс на каждый N литров или кВт·ч | контроллер АСКУЭ, домофонная система, простая диспетчеризация |
| RS-485 | цифровая шина, много приборов на одной линии | диспетчеризация дома или ИТП по проводам |
| RS-485-4i | RS-485 плюс входы для водосчётчиков (у СТУ) | теплосчётчик собирает и показания квартирных водосчётчиков |
| M-Bus | шина приборов учёта, протокол в документах завода | системы на M-Bus-концентраторах |
| LoRaWAN | радиоканал до базовой станции оператора | без прокладки кабелей, частный сектор, старый фонд |
Счётчики воды с цифровым выходом
Та же метрология, что у бытовых СВ 15-110: Qn 1,5 м³/ч, до +90 °C, МПИ 6 лет. ЭКО НОМ RS-485 и WAN (LoRaWAN), DUX RS-485 и LoRaWAN.
Теплосчётчики СТУ
Ультразвуковые, Ду 15 и 20, импульс, RS-485, RS-485-4i, M-Bus, LoRaWAN. Гарантия 24 месяца со дня ввода (по данным завода).
Что выбрать
Цены
Счётчики воды с цифровым выходом и счётчики импульсов
| Модель | Розница с НДС | Наличие |
|---|---|---|

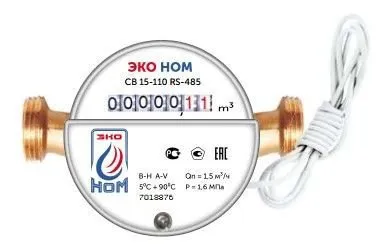

| ЭКО НОМ СВ 15-110 RS-485 + КМЧ | 5 300 ₽ | под заказ |
| ЭКО НОМ СВ 15-110 RS-485 без КМЧ | 4 500 ₽ | под заказ |

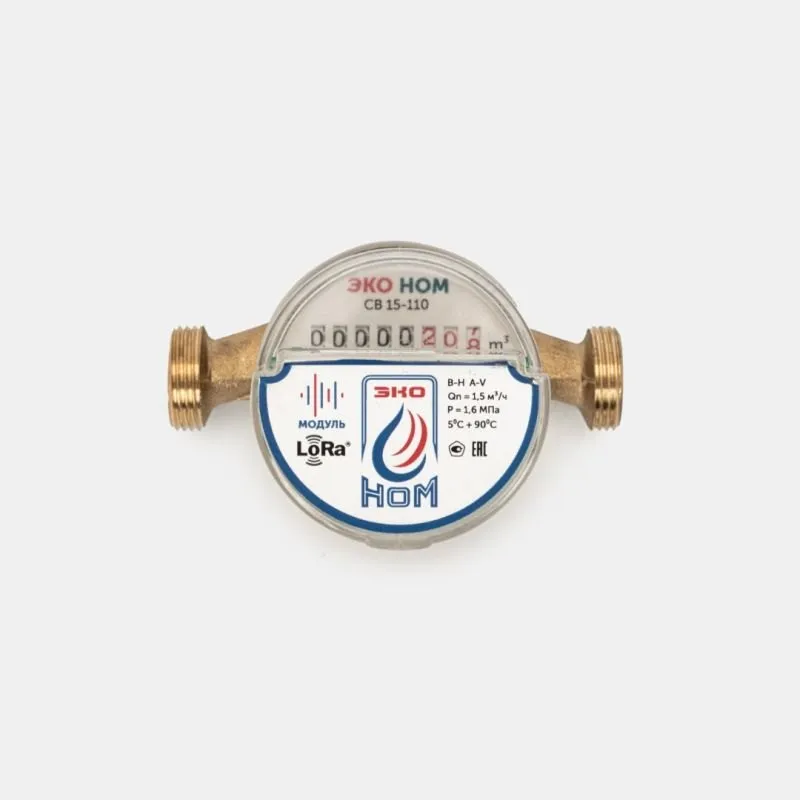

| ЭКО НОМ СВ 15-110 WAN + КМЧ | 5 000 ₽ | под заказ |
| DUX СВ-15-110 RS 485 без КМЧ | 3 600 ₽ | под заказ |
| DUX СВ-15-110 LoRaWAN без КМЧ | 4 100 ₽ | под заказ |
| импульсов GSM SET.SIB. + Антенна C900-0225 Выносная | 11 900 ₽ | под заказ |
| импульсов NB -IoT SET.SIB.NB + Антенна C900-0225 Выносная | 11 900 ₽ | под заказ |
Теплосчётчики ЭКО НОМ СТУ
| Модель | Розница с НДС | Наличие |
|---|---|---|
| ЭКО НОМ СТУ-15.1, Qn-0,6 м3/ч, ИМПУЛЬС | 5 100 ₽ | под заказ |

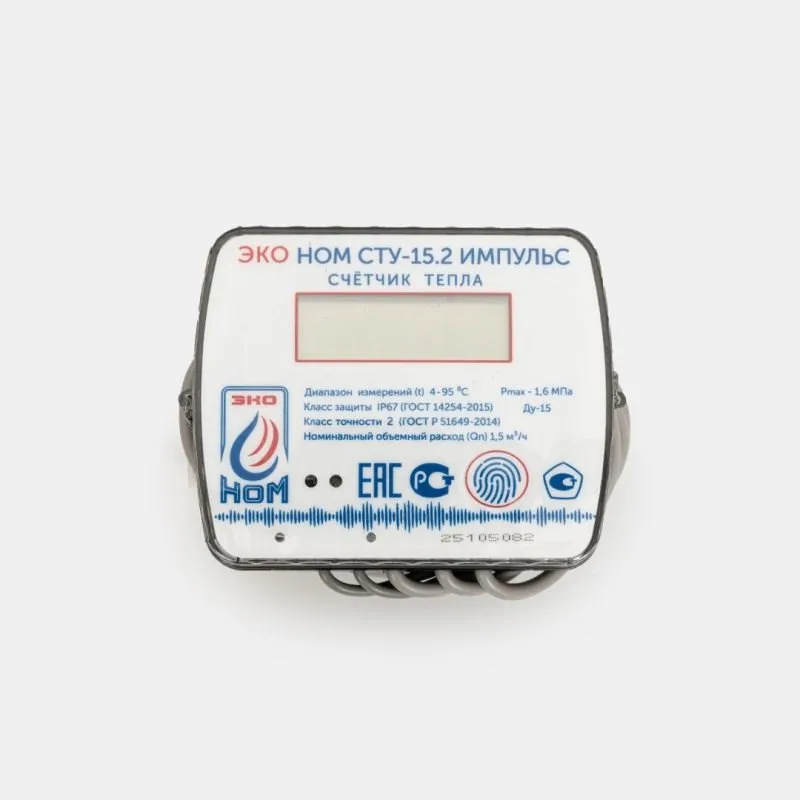

| ЭКО НОМ СТУ-15.2, Qn-1,5 м3/ч, ИМПУЛЬС | 5 100 ₽ | в наличии |

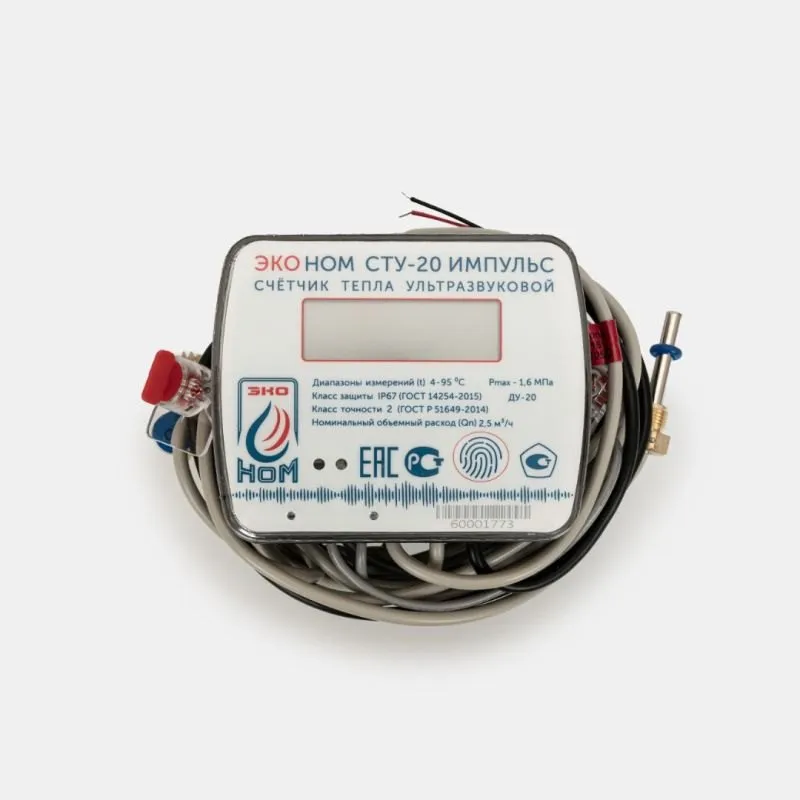

| ЭКО НОМ СТУ-20, Qn-2,5 м3/ч, ИМПУЛЬС | 5 700 ₽ | под заказ |
| ЭКО НОМ СТУ-15.1, Qn-0,6 м3/ч, RS485 | 5 100 ₽ | под заказ |

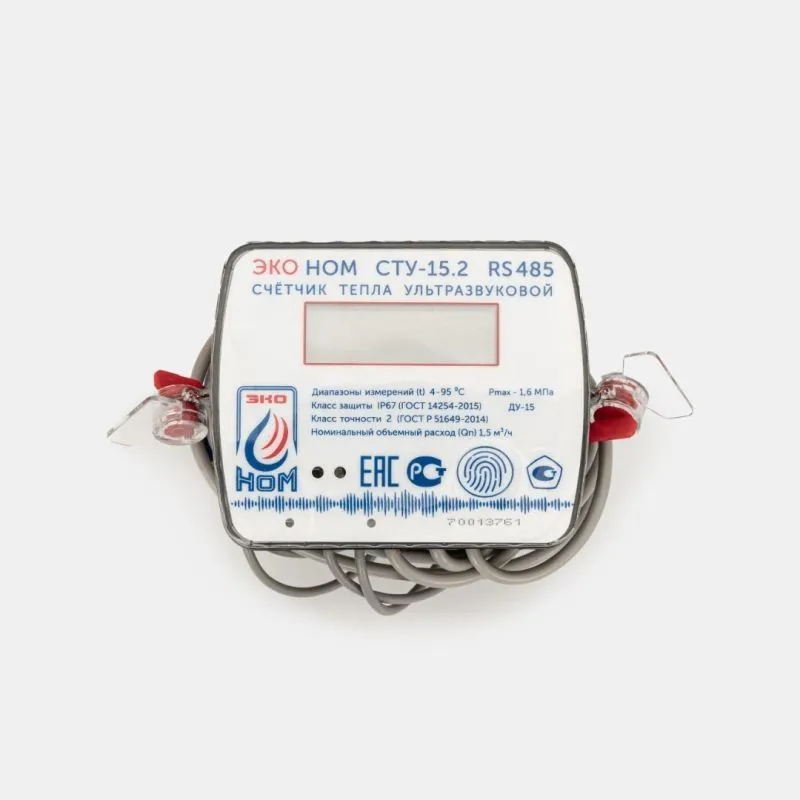

| ЭКО НОМ СТУ-15.2, Qn-1,5 м3/ч, RS485 | 5 100 ₽ | под заказ |
| ЭКО НОМ СТУ-15.2, Qn-1,5 м3/ч, RS485 (Rubitek) | 5 100 ₽ | под заказ |

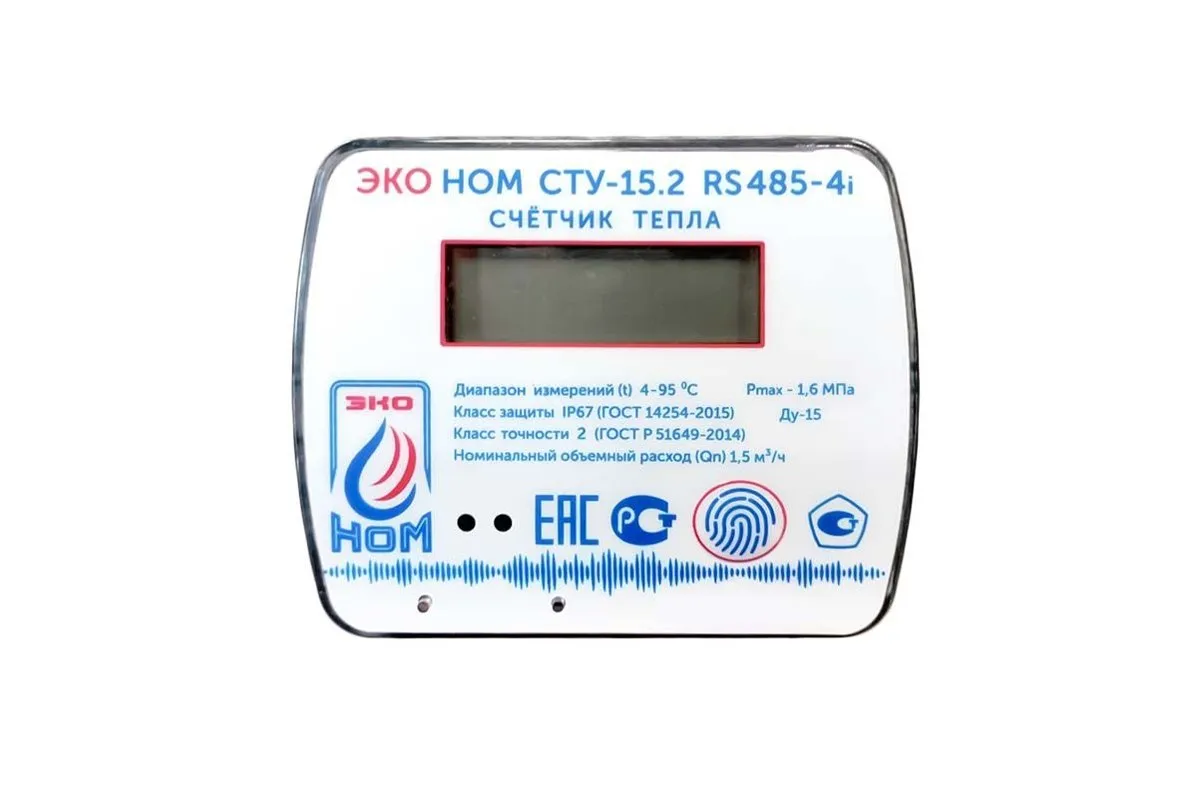

| ЭКО НОМ СТУ-15,2 (Qn-1,5 м3/ч), RS485-4i (с подключением водосчетчиков) | 5 600 ₽ | под заказ |
| ЭКО НОМ СТУ-20, Qn-2,5 м3/ч, RS485 | 5 700 ₽ | под заказ |
| ЭКО НОМ СТУ-15,2 (Qn-1,5 м3/ч), M-Bus | 5 100 ₽ | под заказ |

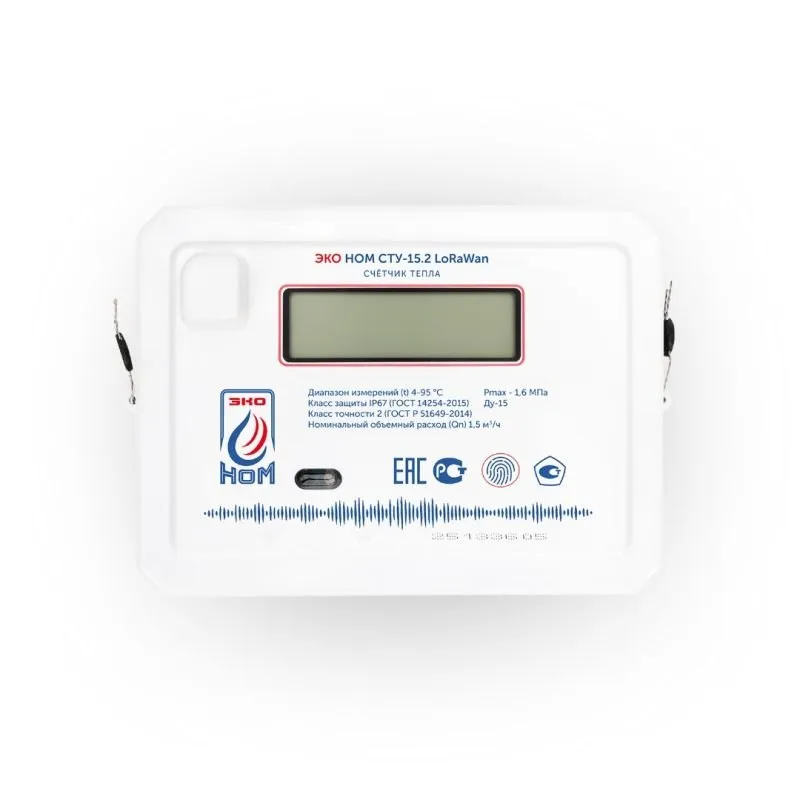

| ЭКО НОМ СТУ-15.2, Qn-1,5 м3/ч, LoRaWan | 9 500 ₽ | под заказ |
Теплосчётчики DUX СТУ
| Модель | Розница с НДС | Наличие |
|---|---|---|
| DUX СТУ-15,1-110 (латунь), Qn-0,6 м3/ч, ИМПУЛЬС | 5 400 ₽ | под заказ |
| DUX СТУ-15,2-110 (латунь), Qn-1,5 м3/ч, ИМПУЛЬС | 5 400 ₽ | под заказ |
| DUX СТУ-15,1-110 (латунь), Qn-0,6 м3/ч, RS485 | 5 400 ₽ | под заказ |
| DUX СТУ-15,2-110 (латунь), Qn-1,5 м3/ч, RS485 | 5 400 ₽ | под заказ |
| DUX СТУ-15,2-110 (латунь), Qn-1,5 м3/ч, RS485-4i | 5 900 ₽ | под заказ |

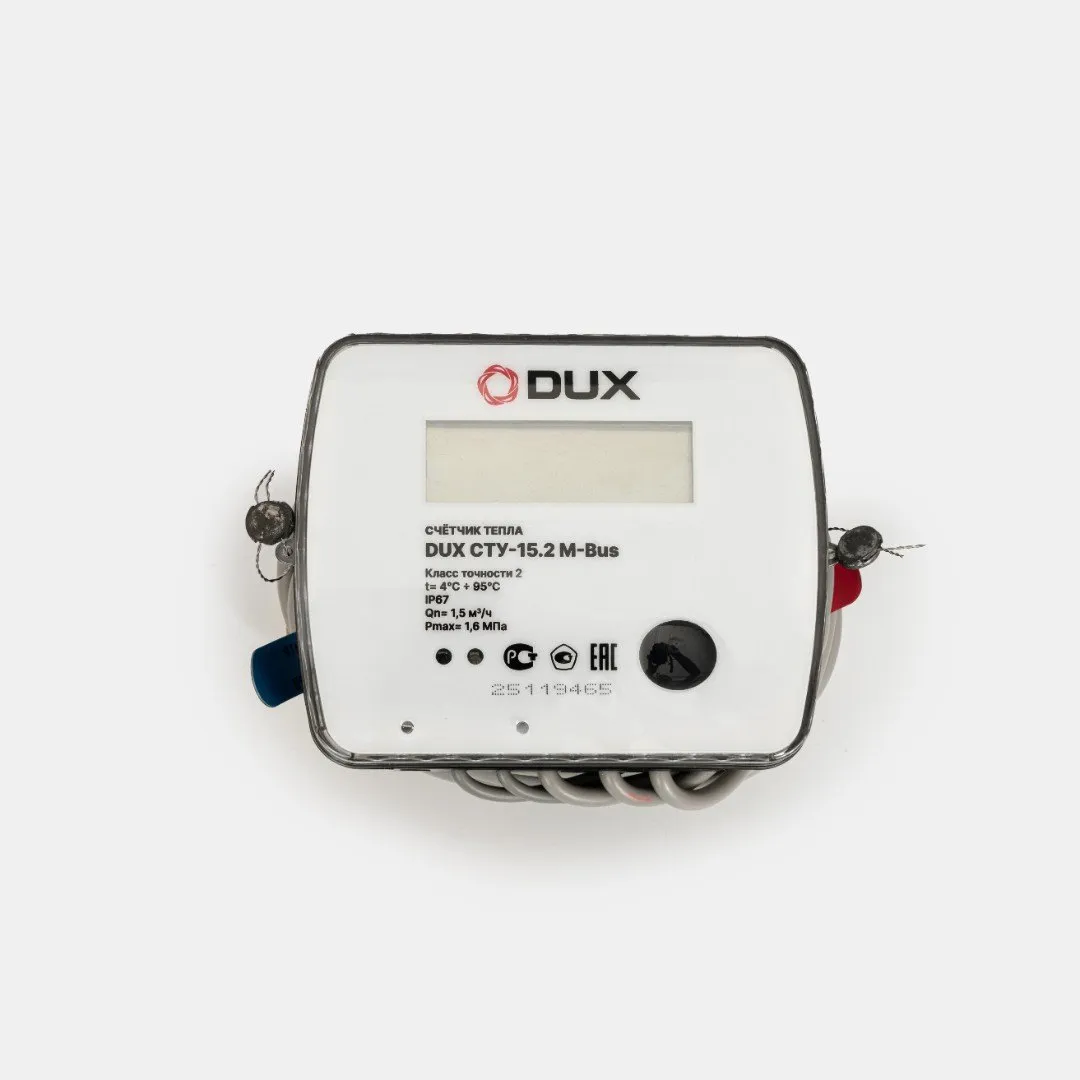

| DUX СТУ-15,2-110 (латунь), Qn-1,5 м3/ч, M-Bus | 5 400 ₽ | под заказ |
Для монтажа теплосчётчика
| Позиция | Розница с НДС | Наличие |
|---|---|---|
| Комплект присоединителей для теплосчетчика D15 | 300 ₽ | в наличии |
| Комплект присоединителей для теплосчетчика D20 ЭКО НОМ | 400 ₽ | под заказ |
| Кран шаровый латунь никелированная 1/2" FF, бабочка для термодатчика | 400 ₽ | под заказ |
| Кран шаровый латунь никелированная 3/4" FF, бабочка для термодатчика | 500 ₽ | под заказ |
Монтаж теплосчётчика
- Преобразователь расхода ставят на подающий или обратный трубопровод по паспорту, присоединение через комплект присоединителей КП-15/КП-20.
- Термопреобразователи — в шаровые краны с отводом под термодатчик (КШНТ) или гильзы по проекту.
- Перед вводом в эксплуатацию прибор пломбирует теплоснабжающая организация; МПИ 6 лет.
Документы завода
Вопросы и ответы
Какой теплосчётчик нужен в квартиру?
При поквартирной разводке с Ду 15 и расходом до 1,5 м³/ч — СТУ-15.2 (Qn 1,5 м³/ч); при малом расходе — СТУ-15.1 (0,6 м³/ч); для дома с Ду 20 — СТУ-20 (2,5 м³/ч). Интерфейс — по системе дома.
Чем отличается RS-485-4i?
У СТУ с RS-485-4i есть входы для импульсных водосчётчиков: теплосчётчик собирает и тепло, и воду квартиры и отдаёт всё по одной линии.
Какой межповерочный интервал и гарантия у СТУ?
МПИ 6 лет; гарантия 24 месяца со дня ввода или 30 месяцев с продажи (по данным завода).
Что нужно для монтажа теплосчётчика?
Комплект присоединителей КП-15 или КП-20 и шаровой кран с отводом под термодатчик (КШНТ) — всё есть у нас.
Чем LoRaWAN лучше RS-485?
LoRaWAN не требует прокладки кабеля — показания идут по радио на базовую станцию оператора. RS-485 надёжнее при наличии кабельной шины и не зависит от оператора.
Можно ли сделать «умным» обычный счётчик?
Да, если у него есть импульсный выход (ДГ): подключите счётчик импульсов SET.SIB GSM или NB-IoT — показания пойдут по сотовой сети.
Поквартирный учёт тепла и воды — под проект
Подберём теплосчётчики, водосчётчики и интерфейс под систему дома, КП и краны для монтажа. Опт для застройщиков и монтажников.
