Комбинированный счётчик воды Ду50: как выбрать ЭКОМЕРА-ВК 50/15 или 50/20, исполнение I или II
Комбинированный счётчик Ду50 — это турбина на дневной пик и крыльчатка на ночные капли в одном корпусе. Разбираем по паспорту ЭКОМЕРА-ВК, чем 50/15 отличается от 50/20 (Qmin 0,03 против 0,05 м³/ч, Qd 20 против 40 м³/ч), когда брать единый корпус I с IP68, а когда обводную линию II, как подобрать по СП 30.13330 для дома на 100 и 300 квартир. Цены от 77 000 ₽ с НДС.
Комбинированный счётчик воды — это турбинный счётчик большого диаметра и крыльчатый счётчик малого диаметра с переключающим пружинным клапаном в одном корпусе. При малом расходе клапан закрыт и вода идёт через крыльчатый механизм, при большом — открывается, и поток считает турбина. Объём — сумма показаний двух механизмов. Так прибор Ду50 видит и 0,03 м³/ч ночью, и 30 м³/ч в утренний пик, чего не умеет ни один одиночный счётчик того же диаметра.
Короткий ответ: для дома на 100–200 квартир с ночным расходом «капли» — ЭКОМЕРА-ВК 50/15 I за 85 000 ₽ 77 000 ₽ (единый корпус, IP68); для дома на 200–300 квартир или объекта с большим дневным водоразбором — ВК 50/20 I или ВК 50/20 II за 149 000 ₽ 134 100 ₽; исполнение II берут, когда по проекту нужна обводная линия и доступ к малому счётчику без демонтажа основного.
Что требуют нормы для общедомового счётчика Ду50
- ФЗ-261 «Об энергосбережении», ст. 13 — многоквартирный дом обязан иметь общедомовой прибор учёта холодной воды; показания снимаются ежемесячно, поэтому нужен импульсный выход под диспетчеризацию.
- СП 30.13330.2020, раздел 7 — счётчик подбирают по среднечасовому расходу за сутки, а не по диаметру ввода; потеря давления на счётчике при расчётном расходе — не более 0,05 МПа для крыльчатых и 0,025 МПа для турбинных. У ЭКОМЕРА-ВК 50/20 расход при потере 0,01 МПа — 40 м³/ч, у 50/15 — 20 м³/ч.
- Паспорт ЭКОМЕРА-ВК (ТУ 4213-006-42847680-2022) — холодная вода +5…+50 °C, давление до 1,6 МПа, прямые участки 3 Ду до и 1 Ду после, фильтр перед счётчиком, межповерочный интервал 6 лет.
- Постановление Правительства № 354, п. 81 — ввод ОДПУ в эксплуатацию по акту с исполнителем коммунальных услуг: нужны паспорт с отметкой о поверке и заводской номер на циферблате.
Четыре исполнения ЭКОМЕРА-ВК Ду50

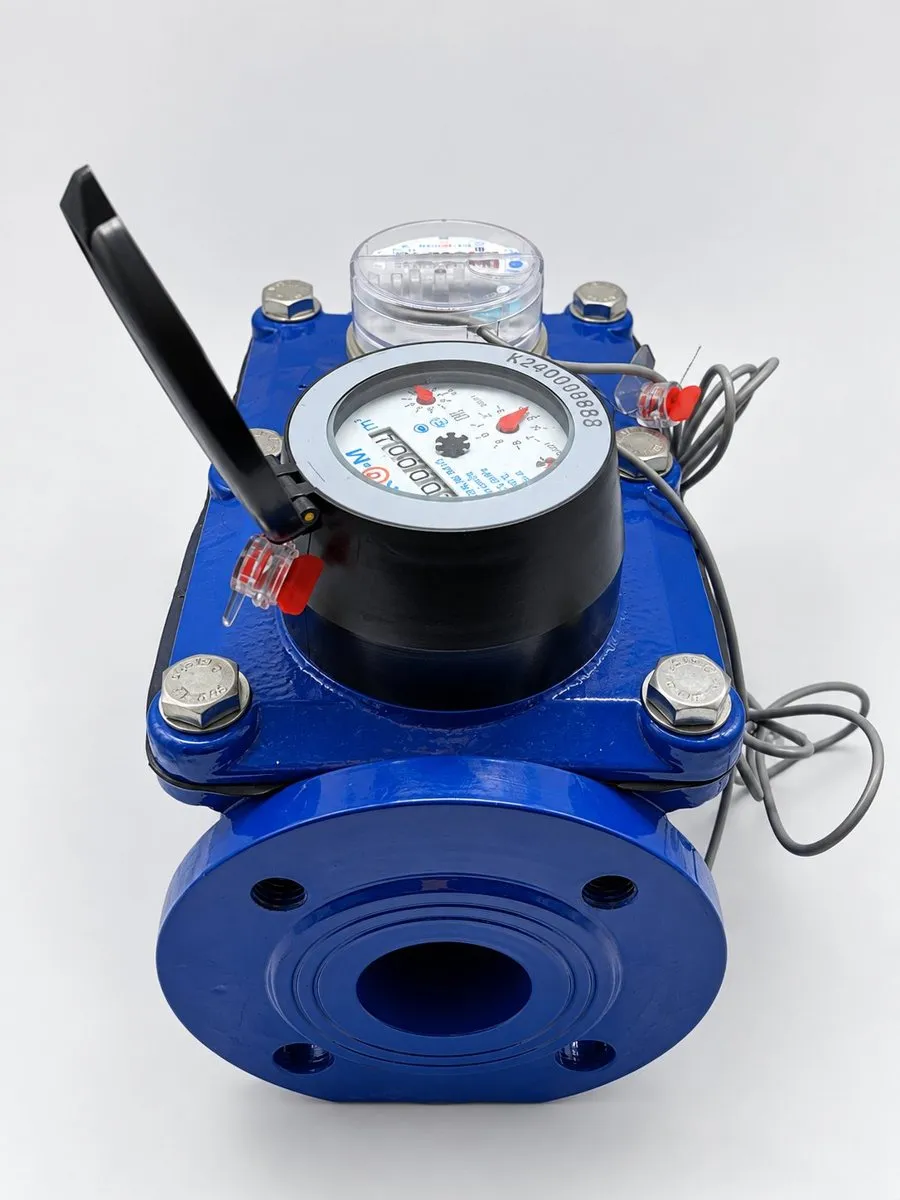

ЭКОМЕРА-ВК 50/15 I

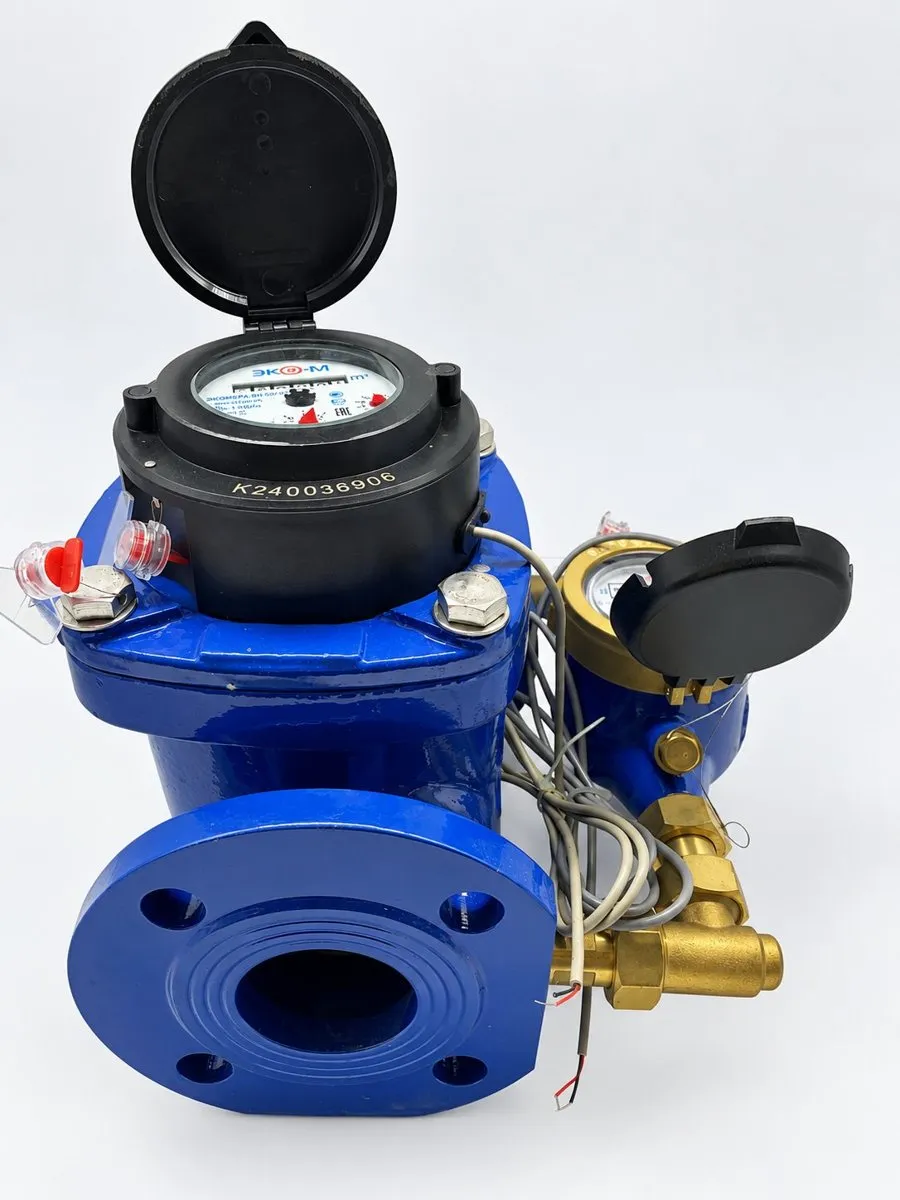

ЭКОМЕРА-ВК 50/15 II

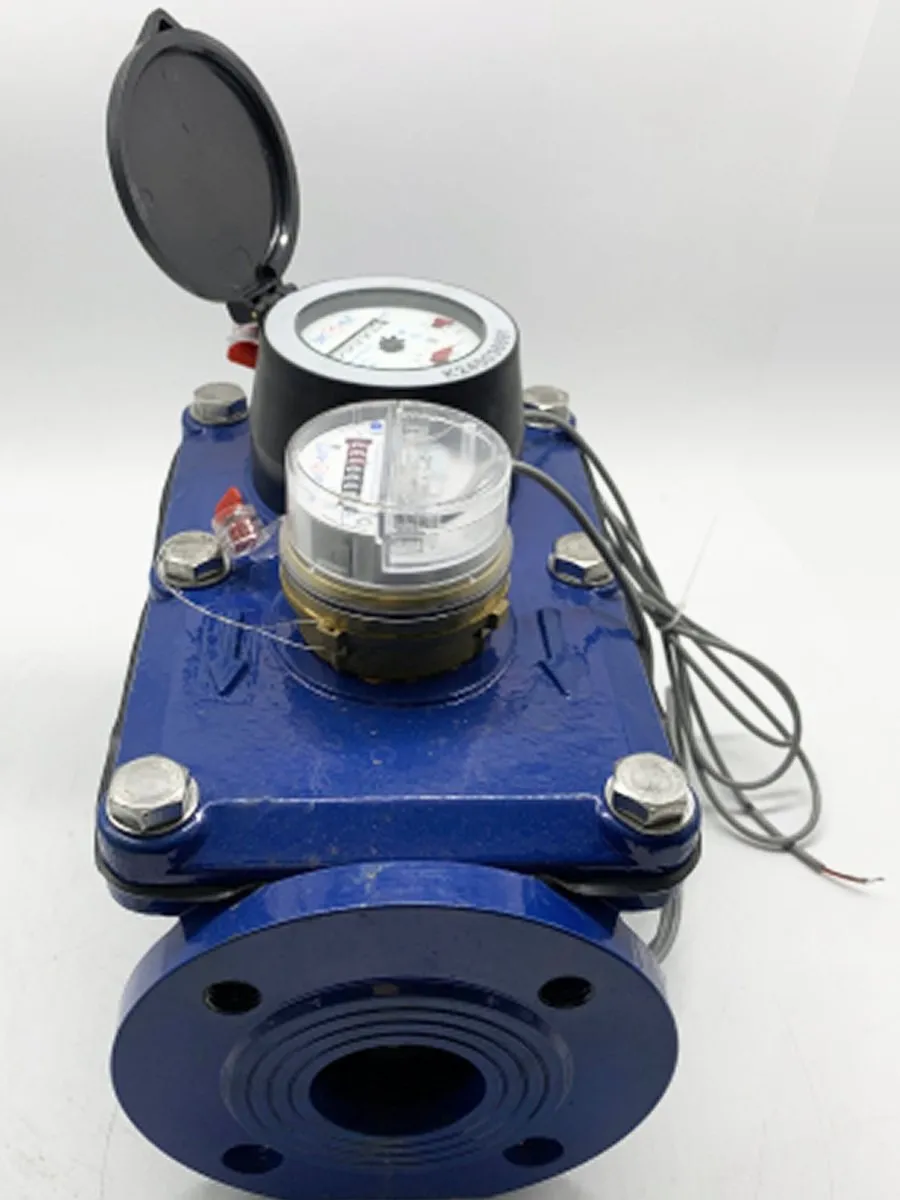

ЭКОМЕРА-ВК 50/20 I

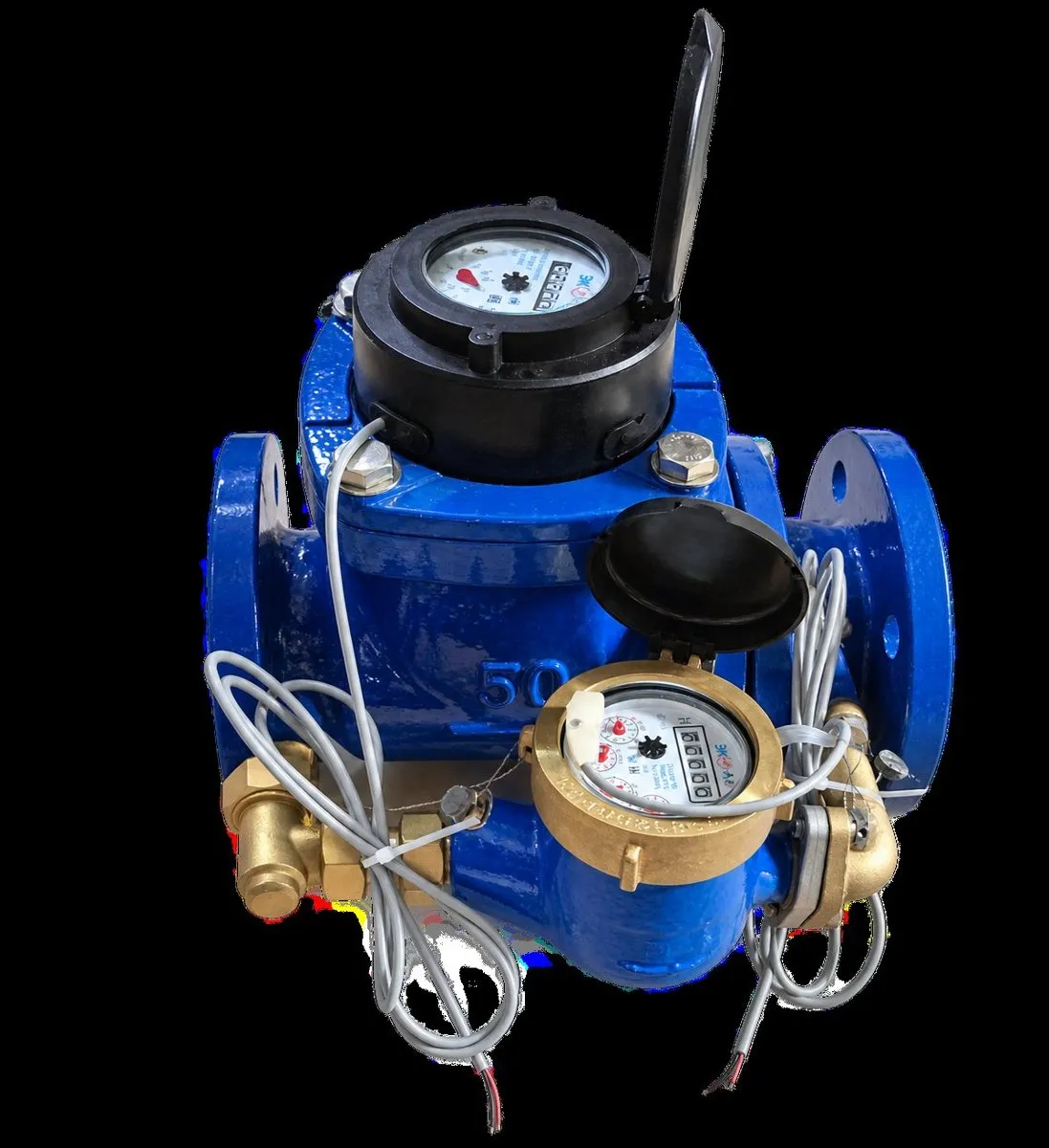

Четвёртое исполнение — ЭКОМЕРА-ВК 50/20 II с обводной линией, 149 000 ₽ 134 100 ₽. Старшие диаметры той же серии: 65/20, 80/20, 100/20, 150/40.
Исполнение I или II: единый корпус или обводная линия
ВК 50/15 I и 50/20 I
- крыльчатый счётчик и переключающий клапан встроены в корпус турбинного
- габарит как у обычного фланцевого Ду50 — становится на место старого турбинного без переделки обвязки
- компактнее: ниже и уже исполнения II на том же Ду
- 50/15 I —
85 000 ₽77 000 ₽

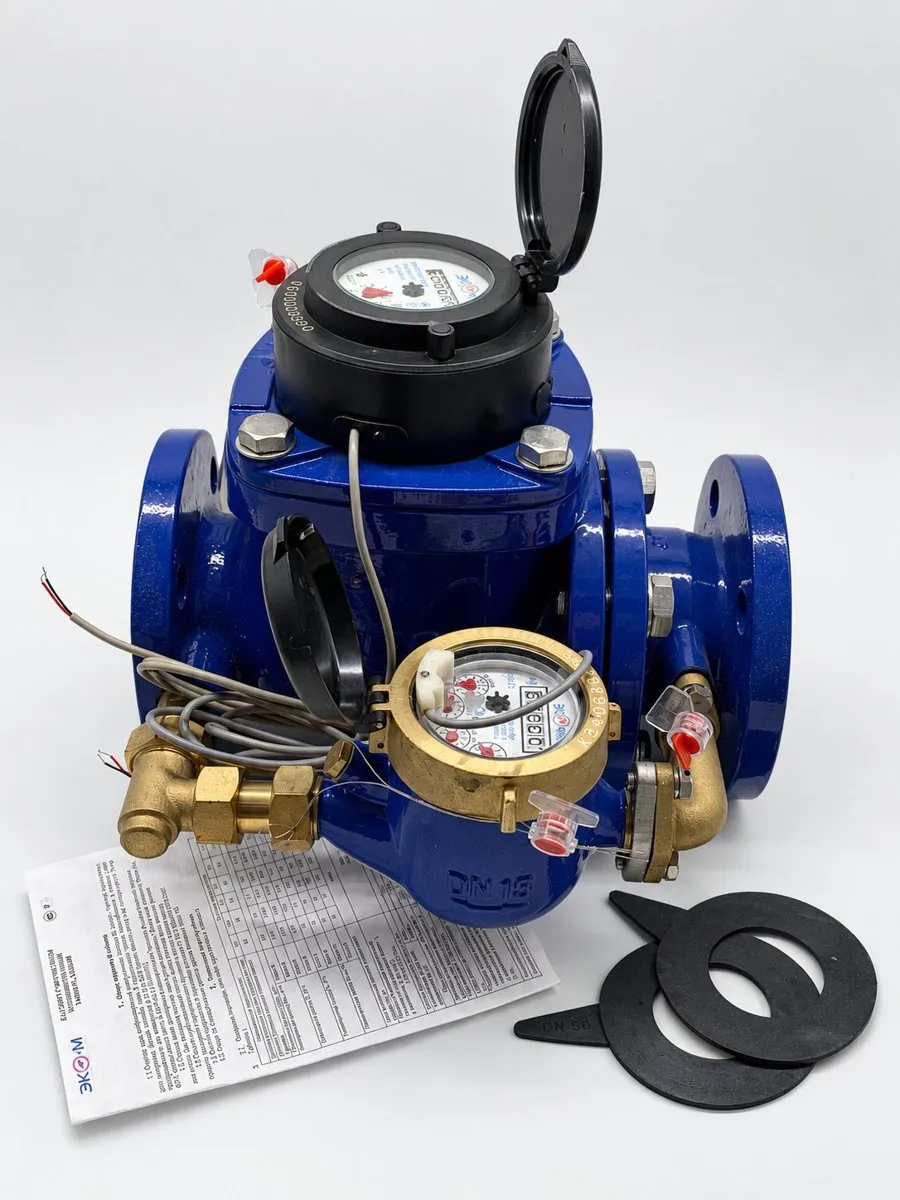

ВК 50/15 II и 50/20 II
- вспомогательный счётчик и клапан вынесены на заводской байпас рядом с корпусом
- малый счётчик снимается на поверку или замену без демонтажа основного
- узел выше и шире — проверить монтажное пространство в водомерном узле
- классическая схема из старых проектов: если в проекте нарисован байпас, берут II
Как работает переключение потока
Ночь: 0,03–0,5 м³/ч
Клапан закрыт пружиной. Вся вода идёт через крыльчатый счётчик Ду15 или Ду20, который считает от 0,03 (50/15) или 0,05 м³/ч (50/20). Утечки и дежурный водоразбор попадают в учёт.
Переход: Qt 0,15–0,2 м³/ч
При росте расхода перепад давления на малом счётчике открывает клапан, поток уходит в турбинный Ду50. Оба механизма считают одновременно, объём — сумма показаний.
Пик: до 30 м³/ч
Турбина Ду50 держит Qn 15 и Qmax 30 м³/ч, 370 м³ в сутки. Потеря давления 0,01 МПа достигается только при 20 (50/15) или 40 м³/ч (50/20) — сеть не «садится».

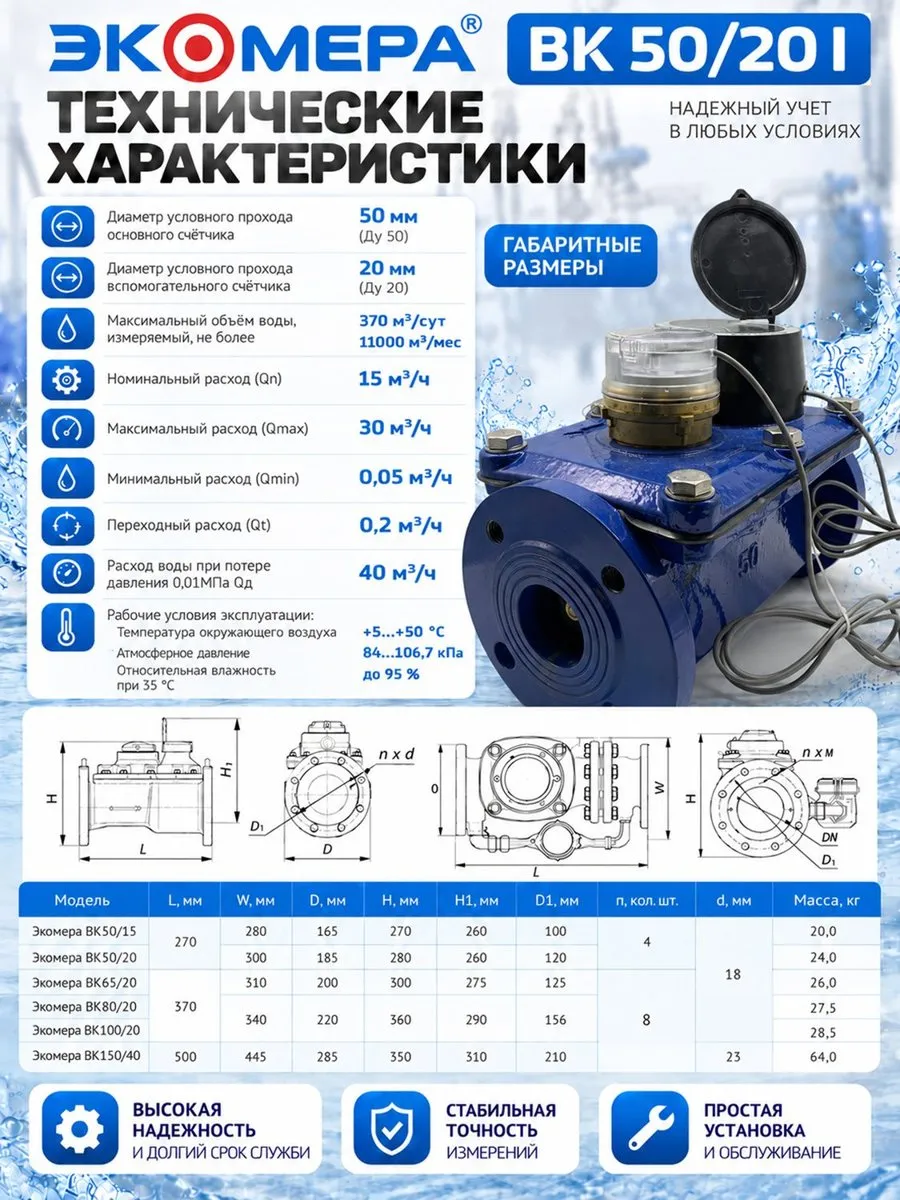

Паспортные характеристики и габаритные размеры ЭКОМЕРА-ВК 50/20; у 50/15 отличаются только Qmin 0,03, Qt 0,15 и Qd 20 м³/ч.
Подбор по расходу: 50/15 или 50/20
- Дом на 60–150 квартир, среднечасовой расход 1–4 м³/ч, ночью до 0,3 м³/ч — 50/15 I: ловит малые ночные расходы, дневной пик до 20 м³/ч проходит без потерь давления.
- Дом на 150–300 квартир, среднечасовой 4–8 м³/ч, пики 20–30 м³/ч — 50/20 I или 50/20 II: расход при потере 0,01 МПа 40 м³/ч, узел не ограничивает напор на верхних этажах.
- Школа, бассейн, торговый центр с «пустыми» ночами и часами — 50/20: клапан переключается реже, крыльчатый Ду20 меньше изнашивается.
- Ввод Ду65–Ду100 — не ужимать до Ду50 ради цены: смотрите 65/20, 80/20, 100/20; переход диаметра перед счётчиком портит поток и учёт.
Паспортные характеристики всей серии ЭКОМЕРА-ВК (Госреестр № 89901-23)
| Характеристика | ВК 50/15 | ВК 50/20 | ВК 65/20 | ВК 80/20 | ВК 100/20 | ВК 150/40 |
|---|---|---|---|---|---|---|
| Qmin, класс B, м³/ч | 0,03 | 0,05 | 0,05 | 0,05 | 0,05 | 0,2 |
| Qt переходный, класс B, м³/ч | 0,12 | 0,2 | 0,2 | 0,2 | 0,2 | 0,8 |
| Qn номинальный, м³/ч | 15 | 15 | 25 | 40 | 60 | 100 |
| Qmax максимальный, м³/ч | 30 | 30 | 50 | 80 | 120 | 200 |
| Qd при потере давления 0,01 МПа, м³/ч | 20 | 40 | 40 | 70 | 130 | 315 |
| Объём в сутки / в месяц, м³, не более | 370 / 11 000 | 370 / 11 000 | 900 / 18 000 | 1 650 / 33 000 | 2 900 / 58 000 | 5 700 / 114 000 |
| Порог чувствительности, м³/ч | 0,015 | 0,02 | 0,02 | 0,02 | 0,02 | 0,055 |
| Клапан закрывается / открывается, м³/ч | 0,7 / 1,4 | 0,8 / 1,8 | 0,8 / 1,8 | 0,8 / 1,8 | 1,2 / 2,1 | 4,2 / 6,0 |
| Цена импульса, л/имп (турбина / крыльчатка) | 100 / 10 | 100 / 10 | 100 / 10 | 100 / 10 | 100 / 10 | 1000 / 100 |
| Масса, кг, не более | 20 | 24 | 26 | 27,5 | 28,5 | 64 |
Погрешность ±5 % от Qmin до Qt и ±2 % от Qt до Qmax; давление до 1,6 МПа; вода +5…+50 °C (синий корпус) или до +90 °C (красный); IP68 по ГОСТ 14254; фланцы по ГОСТ 12817-80; наработка на отказ 75 000 ч, срок службы 12 лет, поверка 6 лет по МП 10-221-2023. Источник — паспорт и описание типа СИ № 89901-23.
Схемы и присоединительные размеры для проекта
Габаритный чертёж
- L — строительная длина, H / H1 — высота до верха счётного механизма
- D — наружный диаметр фланца, D1 — по центрам отверстий, n×d — отверстия
Габаритный чертёж
- W — ширина узла с обводной линией и крыльчатым счётчиком
- DN — фланцы основной линии по ГОСТ 12817-80
| Модель | L, мм | W, мм | D, мм | H, мм | H1, мм | D1, мм | n × d, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ЭКОМЕРА-ВК 50/15 | 270 | 310 | 165 | 300 | 265 | 125 | 4 × 18 | 20,0 |
| ЭКОМЕРА-ВК 50/20 | 270 | 310 | 165 | 300 | 265 | 125 | 4 × 18 | 24,0 |
| ЭКОМЕРА-ВК 65/20 | 360 | 360 | 185 | 310 | 275 | 145 | 4 × 18 | 26,0 |
| ЭКОМЕРА-ВК 80/20 | 360 | 370 | 200 | 320 | 285 | 160 | 8 × 18 | 27,5 |
| ЭКОМЕРА-ВК 100/20 | 360 | 390 | 220 | 320 | 295 | 180 | 8 × 18 | 28,5 |
| ЭКОМЕРА-ВК 150/40 | 500 | 500 | 285 | 400 | 360 | 240 | 8 × 23 | 64,0 |
Таблица 5 паспорта ЭКОМЕРА-ВК; пустые ячейки паспорта для 50/20, 80/20 и 100/20 заполнены по строке того же корпуса (50/15 и 65/20) — перед закладкой в проект сверьте с паспортом конкретной поставки.
Цены ЭКОМЕРА-ВК Ду50–150
| Модель | Исполнение | Ду основной / вспомогательный | Qmin · Qmax, м³/ч | Защита | Цена с НДС (розница / со скидкой) |
|---|---|---|---|---|---|
| ЭКОМЕРА-ВК 50/15 I | единый корпус | 50 / 15 | 0,03 · 30 | IP68 | |
| ЭКОМЕРА-ВК 50/15 II | обводная линия | 50 / 15 | 0,03 · 30 | IP68 | |
| ЭКОМЕРА-ВК 50/20 I | единый корпус | 50 / 20 | 0,05 · 30 | IP68 | |
| ЭКОМЕРА-ВК 50/20 II | обводная линия | 50 / 20 | 0,05 · 30 | IP68 | |
| ЭКОМЕРА-ВК 65/20 II | обводная линия | 65 / 20 | 0,05 · 50 | IP68 | 145 000 ₽ |
| ЭКОМЕРА-ВК 80/20 II | обводная линия | 80 / 20 | 0,05 · 80 | IP68 | 147 000 ₽ |
| ЭКОМЕРА-ВК 100/20 I / II | единый / обводная | 100 / 20 | 0,05 · 120 | IP68 | 156 500 ₽ |
| ЭКОМЕРА-ВК 150/40 II | обводная линия | 150 / 40 | 0,2 · 200 | IP68 | 298 000 ₽ |
Перечёркнуто — розница, рядом — цена продажи со скидкой на 23.09.2026, с НДС, наличие в Ростове-на-Дону. Для управляющих компаний, ТСЖ и монтажных организаций — оптовая цена от 5 штук, отгрузка по счёту.
Документы завода
Монтаж и ввод в эксплуатацию
- Прямые участки не менее 3 Ду (150 мм) до счётчика и 1 Ду (50 мм) после; перед счётчиком — сетчатый фильтр, до фильтра — запорная арматура.
- Положение — горизонтальный или вертикальный трубопровод, счётный механизм вверх; установка циферблатом вниз не допускается.
- Исполнение II требует места под обводную линию: проверьте высоту узла по габаритному чертежу до заказа.
- Импульсные провода геркона выводятся на вычислитель или модем; вес импульса — на циферблате каждого механизма, в АСКУЭ заводятся оба канала.
- Сварка на трубопроводе после установки счётчика запрещена; при опрессовке счётчик должен быть заполнен водой без воздушных пробок.
- Ввод в эксплуатацию — акт с водоканалом или УК по ПП № 354: паспорт, заводской номер, показания обоих механизмов на дату пуска.
Частые ошибки при выборе
- Подбор по диаметру ввода. Ду50 на вводе не значит комбинированный Ду50: считайте среднечасовой расход, иногда достаточно турбинного, иногда нужен 65/20.
- Исполнение II «на всякий случай». Если места в узле нет, обводная линия не встанет; для замены старого турбинного Ду50 берите I.
- 50/15 на объект с пиком 30 м³/ч. При 30 м³/ч потеря давления у 50/15 выше, чем у 50/20 — верхние этажи останутся без напора.
- Без фильтра. Окалина клинит крыльчатку малого счётчика в первый месяц — заводская гарантия в этом случае не действует.
- Один импульсный канал в АСКУЭ. У комбинированного счётчика два счётных механизма — заводить нужно оба, иначе ночные объёмы потеряются.
Вопросы и ответы
Чем ЭКОМЕРА-ВК 50/20 отличается от 50/15?
Диаметром вспомогательного крыльчатого счётчика: Ду20 против Ду15. У 50/20 минимальный расход 0,05 м³/ч, переходный 0,2 м³/ч и расход при потере давления 0,01 МПа 40 м³/ч; у 50/15 — 0,03, 0,15 и 20 м³/ч. Основной турбинный счётчик у обоих одинаковый: Qn 15 м³/ч, Qmax 30 м³/ч, до 370 м³ в сутки. 50/15 точнее считает ночные «капли», 50/20 меньше давит на сеть при дневном пике.
Что значит исполнение I и исполнение II?
Исполнение I — единый корпус: крыльчатый счётчик и переключающий клапан встроены в корпус турбинного счётчика, габарит как у обычного фланцевого Ду50. Исполнение II — вспомогательный счётчик стоит на заводской обводной линии (байпасе) рядом с основным; узел выше и шире, зато обводной счётчик доступен для замены без демонтажа основного. По метрологии оба исполнения одинаковы; степень защиты IP68 подтверждена сертификатом РОСС RU.ПБ44.Н18990 на всю серию Экомера ВК.
Когда вместо комбинированного достаточно обычного турбинного или крыльчатого Ду50?
Если расход в течение суток меняется не более чем в 10–15 раз и не опускается ниже 0,4–0,5 м³/ч, хватит одиночного счётчика. Комбинированный нужен там, где ночью течёт 0,05–0,3 м³/ч (утечки, дежурный водоразбор), а днём 15–30 м³/ч: многоквартирные дома на 100–300 квартир, общежития, школы, торговые центры. Одиночный турбинный Ду50 такие малые расходы просто не видит.
Какой межповерочный интервал и куда ставить импульсный выход?
Межповерочный интервал ЭКОМЕРА-ВК — 6 лет, первичная поверка отмечена в паспорте. Импульсный выход — геркон на каждом счётном механизме, вес импульса указан на циферблате; подключается к любому вычислителю или модему диспетчеризации с сухим контактом. Для АСКУЭ по ФЗ-261 это обязательное условие включения ОДПУ в систему.
Нужны ли прямые участки и фильтр перед комбинированным счётчиком?
Да: по паспорту не менее 3 Ду до счётчика и 1 Ду после, перед счётчиком — сетчатый фильтр, счётчик должен быть полностью заполнен водой. Устанавливать на горизонтальном или вертикальном трубопроводе, циферблатом вверх; после монтажа сварка на трубопроводе не допускается.
Сколько стоит и что в комплекте?
Цена продажи на 23.09.2026 со скидкой от розницы: ЭКОМЕРА-ВК 50/15 I — 77 000 ₽ (розница 85 000 ₽), 50/15 II — 77 000 ₽, 50/20 I и II — 134 100 ₽ (розница 149 000 ₽, скидка 10 %). В комплекте счётчик, паспорт с отметкой о поверке, прокладки; ответные фланцы, крепёж и фильтр заказываются отдельно. Для монтажных организаций и УК — опт от 5 штук, счёт с НДС.
Подберём комбинированный счётчик под ваш дом или объект
Пришлите число квартир, расчётный расход или лист проекта — за час скажем, 50/15 или 50/20, I или II, дадим счёт с НДС и паспорта на приёмку. ЭКОМЕРА-ВК 50/15, 50/20, 65/20, 80/20, 100/20 — в наличии в Ростове-на-Дону, доставка по ЮФО и России.
