Общедомовые и промышленные счётчики воды: как подобрать узел учёта
Почему счётчик подбирают по расходу, а не по диаметру трубы, когда нужен комбинированный прибор, что такое вес импульса и зачем IP68, какие требования предъявляет СП 30.13330.2020 к прямым участкам, обводной линии и классу точности. С ценами по каталогу.
Прямой ответ: Общедомовой и промышленный счётчик воды подбирают не по диаметру трубы, а по расходу. По СП 30.13330.2020 в редакции с Изменением № 3 от 18.12.2023 прибор проверяют по двум условиям п. 12.16: потери напора на максимальном расчётном расходе и потери при расходе с учётом пожаротушения. Перечисление «в» о проверке минимального часового расхода исключено с 19.01.2024. Если тахометрические счётчики использовать невозможно, п. 12.17 предусматривает расходомеры других типов. Фланцевые приборы Ду 50–150 стоят 16–50 тысяч рублей, комбинированные Ду 50/15–150/40 — от 85 до 380 тысяч.
Где проходит граница между бытовым, общедомовым и промышленным учётом
Формально разделение идёт не по «размеру дома», а по назначению узла и по расходу.
- Индивидуальный прибор учёта (ИПУ) — квартирный счётчик Ду 15–20. Считает потребление одной квартиры.
- Общедомовой прибор учёта (ОДПУ) — счётчик на вводе в многоквартирный дом, обычно Ду 25–100. По нему рассчитывается дом с ресурсоснабжающей организацией, а разница между ОДПУ и суммой ИПУ распределяется на общедомовые нужды.
- Промышленный узел учёта — счётчик на вводе предприятия, котельной, автомойки, теплицы. Диаметры Ду 50–150 и выше, почти всегда фланцевое присоединение.
Требование ставить ОДПУ — это Федеральный закон № 261-ФЗ «Об энергосбережении»: объекты, подключённые к централизованным сетям, должны быть оснащены приборами учёта. Для управляющей компании отсутствие рабочего общедомового счётчика означает расчёт по нормативу с повышающим коэффициентом, то есть прямой перерасход денег жильцов.
Подбор по расходу, а не по диаметру трубы
Самая частая ошибка снабжения: «у нас труба 50 — дайте счётчик 50». Так делать нельзя. В актуальной редакции СП 30.13330.2020 прибор проверяют по двум условиям п. 12.16, и они завязаны на расход, а не на присоединительный размер.
СП 30.13330.2020, п. 12.16, задаёт проверку:
- 1По максимальному расчётному расходу. Потери напора в счётчике холодной воды не должны превышать 5 м вод. ст. (0,05 МПа) для крыльчатых и 2,5 м вод. ст. (0,025 МПа) для турбинных приборов.
- 2По расходу с учётом пожаротушения. Потери давления не должны превышать 10 м вод. ст. (0,1 МПа) для крыльчатых и 5 м вод. ст. (0,05 МПа) для турбинных.
Перечисление «в» п. 12.16 о проверке минимального часового расхода исключено Изменением № 3 с 19.01.2024.
Когда нужен комбинированный счётчик
СП 30.13330.2020, п. 12.17 в редакции с Изменением № 3: при необходимости измерения расхода воды и невозможности использовать для этой цели тахометрические счётчики воды следует применять расходомеры других типов. Выбор диаметра условного прохода и установку расходомеров проводят согласно требованиям соответствующих технических условий на проектирование.
Конструктивно это два измерительных элемента в одном узле: турбинный на большой расход и крыльчатый на малый, между ними — клапан, который автоматически переключает поток. При ночном водоразборе работает маленький крыльчатый счётчик, при утреннем пике открывается турбинная линия.
| Тип счётчика | Как работает | Сильная сторона | Ограничение |
|---|---|---|---|
| Крыльчатый (Ду 25–50) | Поток вращает крыльчатку | Хорошая чувствительность на малых расходах, невысокая цена | Большие потери напора на пиковом расходе |
| Турбинный (Ду 50–150) | Поток вращает турбину на оси трубы | Пропускает большой расход почти без сопротивления | Не видит малые расходы: ночное потребление проходит мимо учёта |
| Комбинированный (50/15 — 150/40) | Турбинный + крыльчатый с переключающим клапаном | Точный учёт во всём диапазоне: от ночного ручейка до пика | Цена в 5–10 раз выше, сложнее обслуживание |
В обозначении комбинированного прибора две цифры: 50/15 — это Ду основной турбинной линии и Ду крыльчатой. Чем больше разрыв между дневным и ночным расходом на объекте, тем сильнее оправдана переплата.

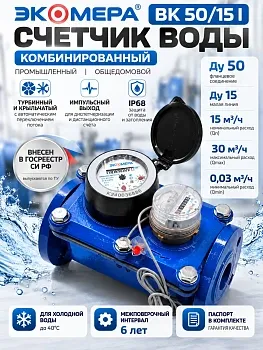

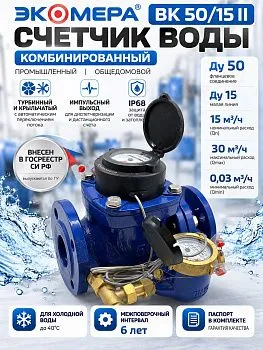

В каталоге это комбинированные счётчики СТВК 1 и СТВК 2 от Декаст, ЭКОМЕРА-ВК, DUAL, ВСХНК: от 85 000 рублей за ЭКОМЕРА-ВК 50/15 и 97 820 за СТВК 2 50/15 ДГ до 378 730 рублей за СТВК 2 150/40 ДГ.
Импульсный выход: зачем он и что такое вес импульса
Импульсный выход — это пара проводов, по которым счётчик отдаёт сухой контакт на каждый отмеренный объём воды. Дальше сигнал забирает контроллер, GSM-модем или диспетчерская система, и показания снимаются без обхода подвалов.
Ключевой параметр — вес импульса: сколько литров приходится на один контакт. В обозначении приборов он указан прямо: «СТВК 2 50/15 ДГ (100/10 л/имп)» означает 100 литров на импульс по турбинной линии и 10 литров по крыльчатой. У СТВК 1 100/20 ДГ вес 100/1 л/имп — то есть по малой линии учёт ведётся с точностью до литра.
Что важно проверить до заказа:
- вес импульса должен соответствовать тому, что умеет принимать ваш контроллер или система диспетчеризации;
- у комбинированных приборов выходов два — по одному на каждую линию, и оба надо завести;
- для затапливаемых подвалов берут исполнение IP68: у Декаста и ЭКОМЕРА это отдельные позиции в названии;
- индекс ДГ у Декаста означает наличие датчика с герконовым выходом — без него счётчик «немой».
Импульсные исполнения есть и у обычных фланцевых приборов: ЭКОМЕРА-50И, 65И, 80И, 100И, 150И, турбинные Декаст СТВУ и СТВХ «СТРИМ» с 1000 л/имп.
Фланец или резьба, длины прямых участков, фильтр
До Ду 50 приборы бывают и резьбовые, и фланцевые. От Ду 50 и выше — практически всегда фланец: резьбовое соединение на таком диаметре не держит нагрузку и не даёт нормально обслуживать узел.
Про прямые участки СП 30.13330.2020 (п. 12.9) говорит осторожно: их длина устанавливается по требованиям паспорта конкретного прибора. Универсального «5 диаметров до и 3 после» в нормативе нет — это цифра из паспортов части моделей, и переносить её на любой счётчик нельзя. Турбинные приборы к завихрениям потока чувствительнее крыльчатых, и у них требования обычно жёстче.
Фильтр перед счётчиком — не формальность. Окалина и песок разбивают опору крыльчатки и подклинивают переключающий клапан комбинированного прибора. Ремонт в этом случае не гарантийный: производитель прямо укажет на отсутствие фильтра. В нашем каталоге фильтр и монтажные комплекты идут отдельными позициями — их регулярно забывают включить в заявку.
Обводная линия по СП 30.13330.2020 (пп. 12.10–12.11) предусматривается при одном вводе водопровода, когда счётчик не рассчитан на пропуск расчётного расхода воды с учётом пожаротушения. Все запорные устройства узла должны быть открыты, а запорное устройство на обводной линии — опломбировано в закрытом состоянии. Если при пожарном расходе не выполняются требования 12.16, автоматизацию открытия обводной линии выполняют по СП 10.13130 и СП 484.1311500.
Метрологический класс, поверка и ввод в эксплуатацию
Для строящихся, реконструируемых и капитально ремонтируемых зданий СП 30.13330.2020 требует водомерные узлы метрологического класса B по ГОСТ Р 50193.1 при горизонтальной установке. Класс A допускается для квартирных счётчиков на вертикальных участках. Практический вывод: для ОДПУ и промышленного узла закладывайте класс B и выше — прибор класса A на вводе дома создаст тот же небаланс, что и завышенный диаметр.
Межповерочный интервал у приборов Ду 50 и выше указан в паспорте и обычно составляет 4–6 лет для холодной воды. Сроки нужно отслеживать заранее: после истечения МПИ показания узла становятся недействительными, и ресурсоснабжающая организация переводит объект на расчётный метод — как правило, невыгодный. Проверить дату поверки и её действительность можно во ФГИС «Аршин» — как это сделать, разобрано в отдельной инструкции.
При вводе узла в эксплуатацию обычно потребуются: паспорт прибора со свидетельством о поверке, акт допуска узла учёта, схема узла и акт опломбирования. Точный перечень задаёт ресурсоснабжающая организация вашего города. Общие правила процедуры разобраны в статье о поверке счётчиков воды.
Сколько стоит узел учёта: ориентиры по каталогу
| Прибор | Цена, руб. | Где применяется |
|---|---|---|
| Счётчик воды ЭКОМЕРА-32Ч холодный | от 6 600 ₽ | Небольшой ввод, Ду 32 |
| Счётчик воды ЭКОМЕРА-32 универсальный импульсный (чугун) | от 10 173 ₽ | Ду 32 с диспетчеризацией |
| Декаст ВСКМ 90-40 | по запросу | Общедомовой узел, Ду 40 |
| Счётчик воды турбинный Декаст СТВХ-50 | от 16 300 ₽ | Промышленный ввод, Ду 50 |
| ЭКОМЕРА-50И универсальный фланцевый импульсный | от 19 450 ₽ | Ду 50 с импульсным выходом |
| ЭКОМЕРА-100 универсальный фланцевый | от 23 155 ₽ | Крупный ввод, Ду 100 |
| Декаст СТВХ-150 | от 50 414 ₽ | Магистральный узел, Ду 150 |
| ЭКОМЕРА-ВК 50/15 I комбинированный импульсный (IP68) | от 85 000 ₽ | Большой разброс расхода, затапливаемый подвал |
| СТВК 2 50/15 ДГ (100/10 л/имп) | от 97 820 ₽ | Жилой дом, точный учёт ночью и на пике |
| СТВК 2 150/40 ДГ (1000/100 л/имп) | от 378 730 ₽ | Крупный объект, Ду 150 |
Цены — по каталогу на 25 августа 2026 года. Для управляющих компаний, ТСЖ и снабжения считаем отдельно: под объём, со счётом и коммерческим предложением.
Что прислать для подбора
- 1Максимальный и минимальный расчётный расход, м³/ч. Если расчёта нет — назначение объекта и число потребителей.
- 2Диаметр и материал трубы на вводе, тип присоединения: фланец или резьба.
- 3Есть ли пожарный расход через узел учёта.
- 4Нужен ли импульсный выход и с каким весом импульса, есть ли диспетчеризация.
- 5Условия в помещении: возможность затопления (нужен ли IP68), температура воды — холодная, горячая или универсальный прибор.
Подберём узел учёта и пришлём КП со счётом.
Работаем с управляющими компаниями, ТСЖ, проектировщиками и снабжением: общедомовые, промышленные и комбинированные счётчики воды со склада в Ростове-на-Дону, доставка по России. В карточке товара — кнопка «Получить КП»: реквизиты подтянем по ИНН. Телефон: +7 863 308-88-70.
Частые вопросы
Можно ли подобрать счётчик просто по диаметру трубы
Нет. СП 30.13330.2020 в редакции с Изменением № 3 требует проверять прибор по расходу: потери напора на максимальном расчётном расходе и при расходе с пожаротушением. Счётчик, подобранный только «по трубе», может оказаться неподходящим по гидравлическим параметрам.
Чем комбинированный счётчик лучше турбинного
Турбинный прибор хорошо считает большой расход, но теряет малый: ночью вода часто идёт ниже порога его чувствительности. Комбинированный содержит две линии — турбинную и крыльчатую — и клапан, который переключает поток. В итоге объект точно учитывается и на пике, и ночью. Переплата оправдана там, где разброс расходов большой: жилые дома, гостиницы, предприятия с посменной работой.
Что означает запись «100/10 л/имп»
Это вес импульса: сколько литров воды приходится на один контакт импульсного выхода. У комбинированных приборов указывают два числа — по турбинной и по крыльчатой линии. Значение нужно согласовать с контроллером или системой диспетчеризации до заказа, иначе показания будут пересчитываться неверно.
Обязателен ли фильтр перед счётчиком
Да, и это не формальность. Механические примеси разбивают опору крыльчатки и подклинивают переключающий клапан комбинированного прибора. При выходе счётчика из строя без фильтра производитель откажет в гарантии. Фильтр заказывают вместе со счётчиком и монтажным комплектом.
Какой класс точности нужен для общедомового прибора
Для строящихся, реконструируемых и капитально ремонтируемых зданий СП 30.13330.2020 предписывает водомерные узлы метрологического класса B по ГОСТ Р 50193.1 при горизонтальной установке. Класс A допускается только для квартирных счётчиков на вертикальных участках трубопроводов.
Что будет, если пропустить поверку общедомового счётчика
После истечения межповерочного интервала показания узла учёта считаются недействительными, и расчёт переводится на нормативный или расчётный метод — обычно менее выгодный для дома или предприятия. Дату следующей поверки стоит отслеживать заранее: на приборы Ду 50 и выше срок поставки и работы по замене занимают недели, а не дни.
Коротко. Счётчик подбирают по расходу и двум условиям п. 12.16 СП 30.13330.2020 в редакции с Изменением № 3, а не по диаметру трубы. Проверка минимального часового расхода из п. 12.16 исключена с 19.01.2024. При невозможности применения тахометрического счётчика п. 12.17 предусматривает расходомеры других типов. Импульсный выход и вес импульса согласуют с диспетчеризацией заранее, в затапливаемых подвалах берут IP68. Прямые участки — по паспорту прибора, фильтр обязателен, обводная линия пломбируется закрытой. Для ОДПУ нужен метрологический класс B, а межповерочный интервал отслеживают за несколько месяцев до истечения.
Нормативная база: СП 30.13330.2020 «Внутренний водопровод и канализация зданий» (пп. 12.1, 12.8–12.11, 12.16, 12.17; с Изменением № 3, утв. 18.12.2023, действует с 19.01.2024); ГОСТ Р 50193.1; Федеральный закон от 23.11.2009 № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности». Цены и наличие — по каталогу счетчики-юг.рф на 25.08.2026. Окончательный подбор выполняется по расчёту водопотребления объекта.
