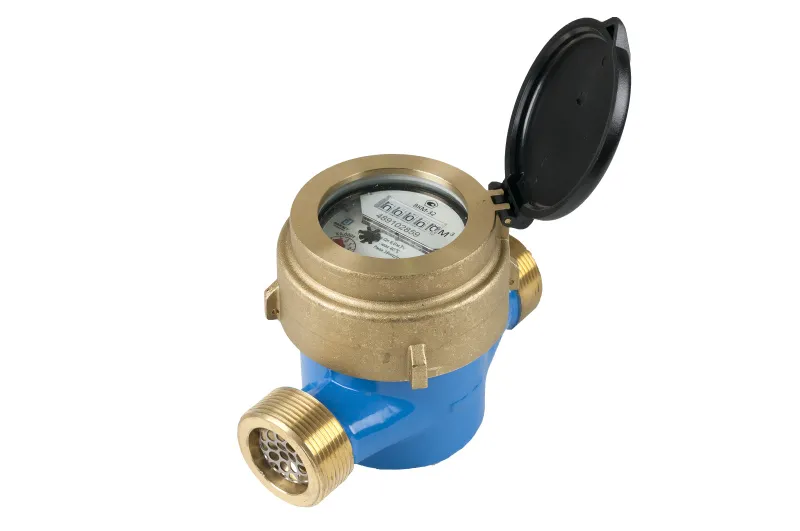

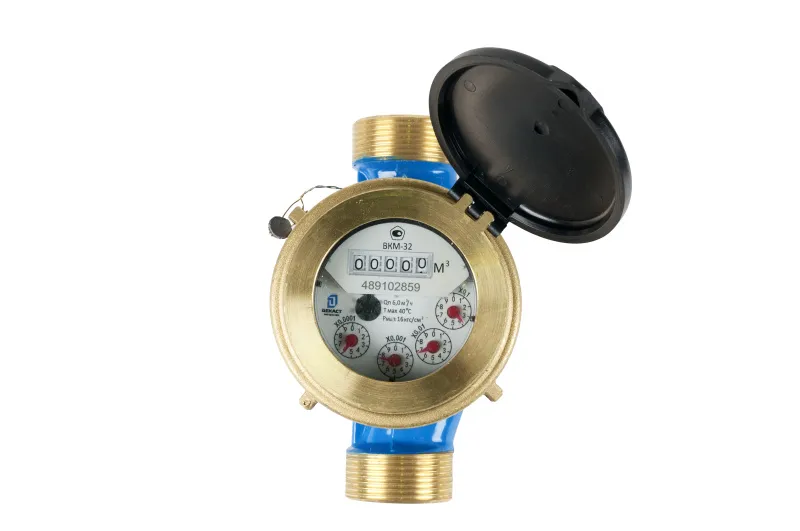

Счетчик воды мокроход ВКМ 32 РОСИЧ

Общие данные

• Диаметр: 32 мм
• Тип: мокроход
• Импульсный выход: Нет
• Установочный размер: 160 мм

Применение

• Счетчики-мокроходы холодной воды одноструйные муфтовые ВКМ-32 предназначены для коммерческого учета холодной воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 51232-98, СанПиН 2.1.4.1 07 4-01 в бытовых и промышленных трубопроводах.

Принцип действия

• Водосчетчики-мокроходы ВКМ являются одноструйными мокроходами и принцип их действия основан на измерении числа оборотов крыльчатки, которая вращается со скоростью, пропорциональной расходу воды, протекающей по трубопроводу. Связь между счетным механизмом счетчика и крыльчаткой происходит через механическую передачу, при этом механизм счетчика заливается водой, которая служит смазкой для измерительного механизма.

  Характеристики прибора

  • Модификация оборудования ВКМ
  • Диаметр условного прохода, мм 32
  • Монтажная длина, мм 160
  • Беспроводное подключение нет
  • Присоединение к трубопроводу 1 1/2"
  • Артикул 71-32-01
  • Комплект монтажных частей Да
  • Диапазон температуры измеряемой среды, °С от +5 до +40
  • Минимальный расход Qmin, м³/ч (класс А) 0,24
  • Минимальный расход Qmin, м³/ч (класс В) 0,12
  • Минимальный расход Qmin, м³/ч (класс С) -
  • Номинальный (рабочий) расход Qn, м³/ч 6
  • Максимальный расход Qmax, м³/ч 12
  • Умный счетчик нет
  • Интерфейс передачи данных нет
  • Материал корпуса чугун
  • Тип счетчика крыльчатый
  • Тип водоснабжения холодное
  • Многоструйный нет
  • Метрологический класс / класс точности Класс "В"
  • Мокроходный да
  • Степень защиты IP68
  • Минимальный расход Qmin, м³/ч (теплосчетчик) -
  • Способ присоединения резьбовое
  • Сегмент товаров Общедомовые счетчики воды

  Развернуть характеристики

Эксплуатация

• Эксплуатация водомеров "мокроходов" ВКМ в неотапливаемых помещениях с температурой окружающего воздуха менее 5 °С запрещается.
• Для данного типа счетчиков разрешена эксплуатация , включая постоянную работу, в затапливаемых помещениях.

Порядок установки счетчиков воды

• Водомеры "мокроходного" типа ВКМ-32 могут быть установлены на горизонтальных , наклонных и вертикальных участках водопровода.
• Запрещается установка счетчика счетным механизмом вниз.
• Перед водомером необходима обязательная установка магнитного сетчатого фильтра (если магнитный фильтр ставить дорого, то можно поставить сетчатый).
• Так же перед водомером нужно предусмотреть прямой участок равный 3 диаметрам условного прохода счетчика, а за ним не менее 1 диаметра.
• Если диаметр счетчика не совпадает с диаметром трубопровода , то присоединение осуществляется при помощи переходов, установленных вне зоны обязательных прямых участков трубопровода.

Технические характеристики

• Температура измеряемой среды от +5 до +40С.
• Рабочее давление воды в трубопроводе не более 16 атм (1.6 МПа).
• Водосчетчик типа ВКМ "РОСИЧ" изготовлен по ТУ 4213-001-77986247-2010
