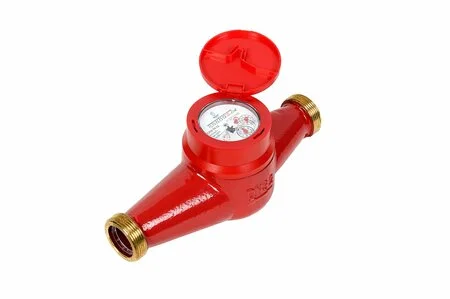

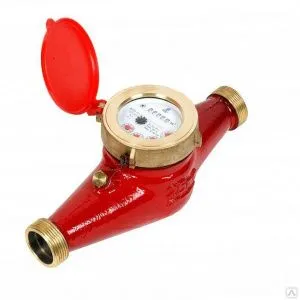

Счетчик воды ВСКМ 90-32

• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
• СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;
• счетчик воды является многоструйным, за счет расположения крыльчатки в чаше с коаксиальными отверстиями, эта конструкция является высоконадежной, особенно в условиях резких перепадов давления и расхода;
• длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
• полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;
• уникальное исполнение счетчика воды Ду 50 - резьбовой и фланцевый (ВСКМ 90 "Атлант" 50Ф);
• сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;
• не требует прокладки электрических сетей –счетчик независим от источников питания;
• высокая перегрузочная способность по расходу и давлению;
• для удобства снятия показаний счетный механизм вращается на 350 градусов;
• малая потеря давления;
• минимальные затраты на установку и эксплуатацию;
• надежная конструкционная защита от внешнего магнитного воздействия;
• усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;
• срок службы не менее 12 лет.

Многоструйная конструкция является высоконадежной. Крыльчатка находится в защитной чаше, которая разделяет поток на несколько струй, что выравнивает нагрузку на ось крыльчатки, тем самым обеспечивая наилучшую точность показаний, защиту от гидроудара. Все это влияет на долгосрочную корректную работу приборов.

Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).

Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм через магнитную связь. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.

• счетчик воды;
• паспорт;
• комплект присоединительных частей;
• герконовый датчик – для модификации ДГ.

Наименование параметра	Норма для счетчиков диаметром условного прохода, ДУ, мм
	25		32				40		50
Метрологический класс	А	В	А		В		А	В	А		В
Расход воды, м3/час:
минимальный расход воды qmin	0,14	0,07	0,24		0,12		0,40	0,20	1,20		0,45
переходный расход воды qt	0,350	0,280	0,600		0,480		1,000	0,800	4,500		3,000
номинальный (рабочий) расход воды qn	3,5		6,0				10,0		15,0
максимальный расход воды qmax	7		12				20		30
Порог чувствительности, м3/ч, не более	0,02		0,03				0,05		0,10
Диапазон температуры воды °С
горячей	от +5 до +120
холодной	от +5 до +50
Максимальное давление воды, МПа	1,6
Минимальная цена деления, м3	0,0001					0,001
Наибольшее значение роликового указателя, м3	99999					999999
Монтажная длина L, мм	260			260		300				300
