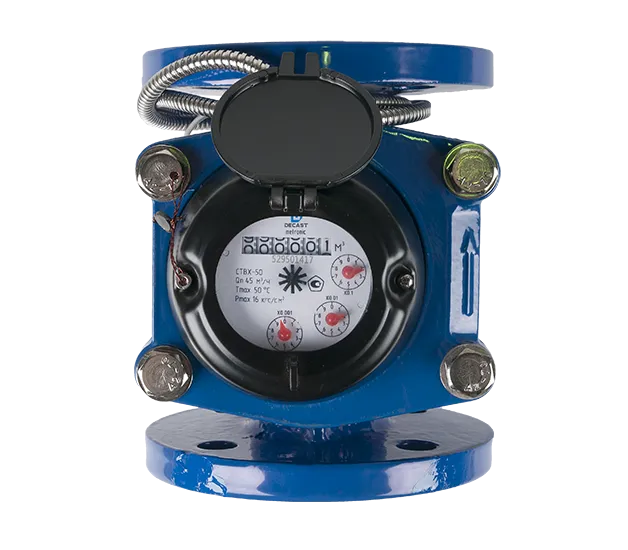

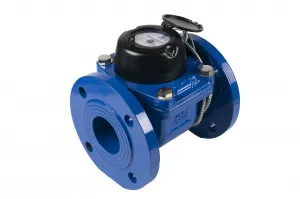

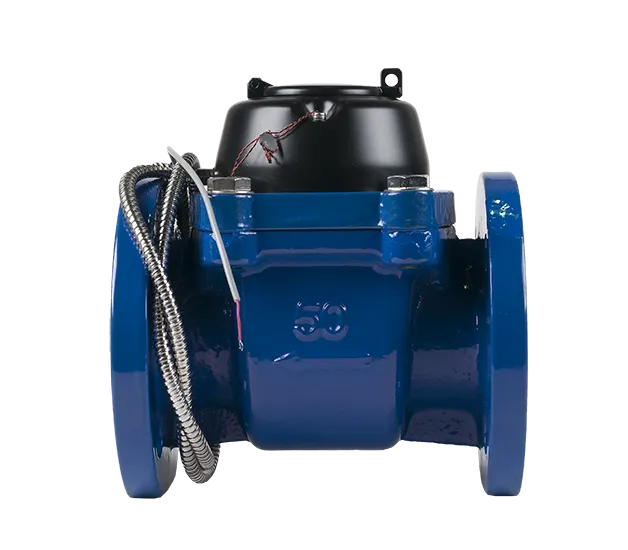

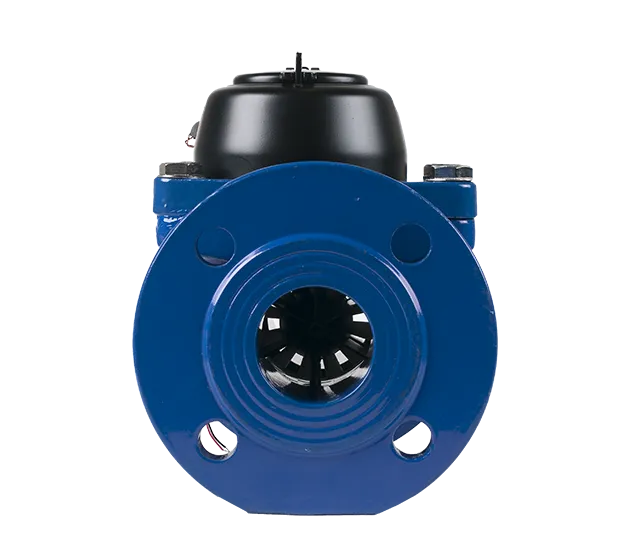

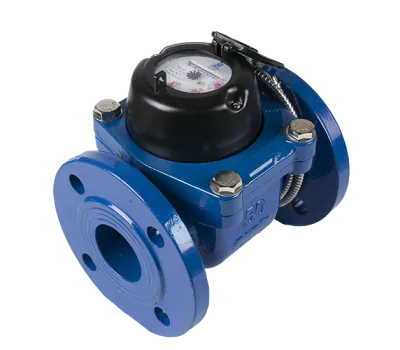

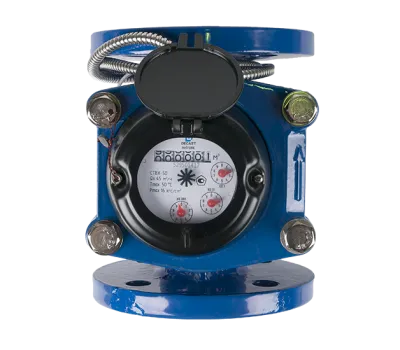

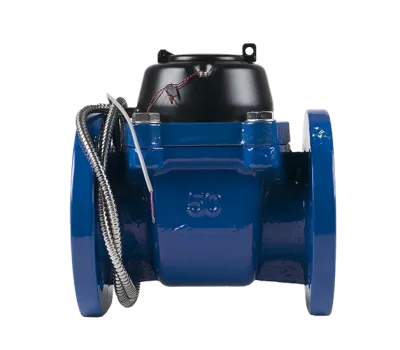

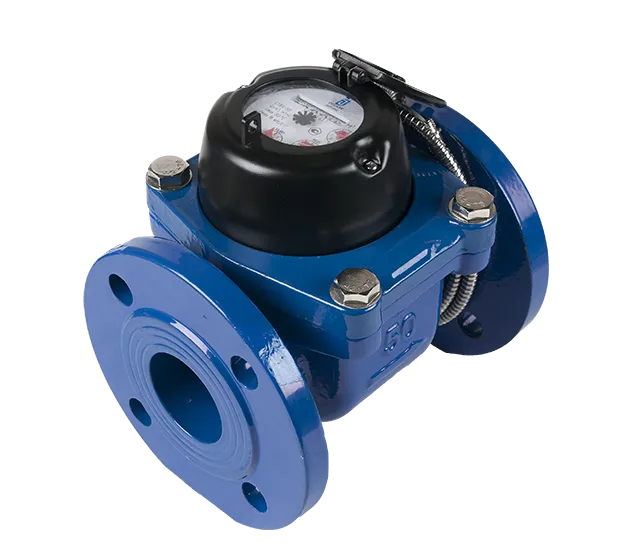

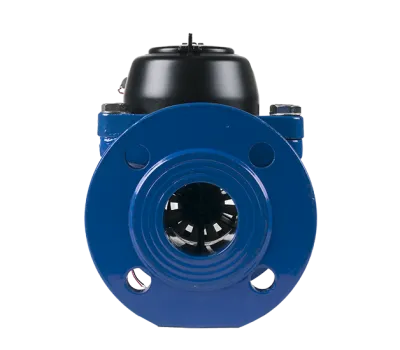

Счетчик воды СТВХ-50 ДГ

• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
• СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68 (опционально, уточните наличие у вашего менеджера во время заказа);
• выпускается в модификации УК с нестандартной монтажной длинной;
• надежная конструкционная защита от внешнего магнитного воздействия;
• минимальные затраты на установку и эксплуатацию;
• не требует прокладки электрических сетей – счетчик независим от источников питания;
• полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;

Высокоточный прибор за счет усовершенствования конструкции турбинки, позволяющей уменьшить нагрузку на ее ось. Счетный механизм защищен от попадания влаги и пыли. Испытания счетчика выявили, что на протяжении срока службы он стабильно сохраняет заявленные метрологические характеристики.

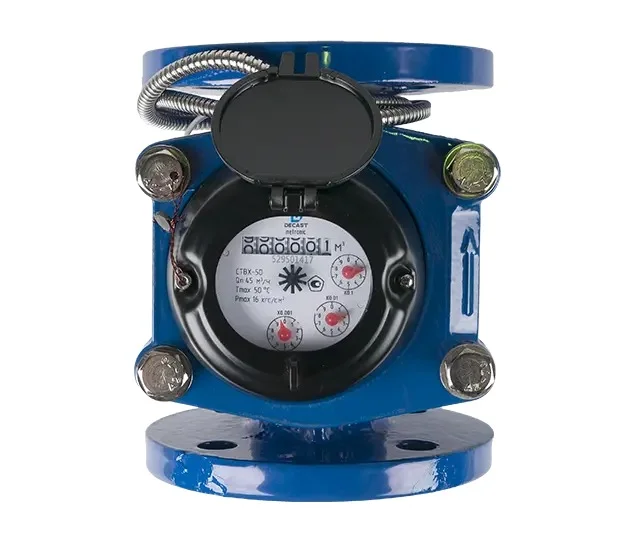

Счетный механизм обеспечивает отображение показаний в м³ и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики типа СТВХ как правило, устанавливаются на узлах коммерческого учета воды. Часто подход к счетчику затруднен, иногда вообще не представляется возможным. Для таких случаев рекомендуется использовать счетчик с дистанционным считыванием показаний. В стандартном исполнении счетчик оснащен МИД-сенсором, что позволяет быстро дооснастить прибор цифровым модулем МИД.

Кроме того, счетчик может до оснащаться стандартным импульсным датчиком (ДГ).

<>Принцип действия счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства. Конструктивно счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала.

Наименование параметра	Значение параметра
Диаметр условный, мм	50	65	80	100	150	200
Расход воды, м3/ч:
- минимальный qmin	0,34	0,56	0,9	1,35	3,38	5,63
- переходный qt	2,25	3,75	6	9	22,5	37,5
- номинальный qn	45	60	100	150	250	300
- максимальный qmax	90	120	200	300	500	650
Пределы допускаемой относительной погрешности счетчиков СТВХ в диапазоне расходов, %:
в диапазоне расходов от qmin до qt,	±5
диапазоне расходов от qt до qmax, включительно	±2
от qt до qmax, включительно	±3
Порог чувствительности, м3/ч, не более	0,15	0,2	0,25	0,25	1	1,5
Максимальный объем воды м3, измеренный за
- сутки	370	900	1650	2900	5700	8000
- месяц	11000	18000	33000	58000	114000	160000
Номинальное давление, МПа	1,6
Потеря давления на qmax, МПа, не более	0,1
Диапазон температур измеряемой среды, °С:	от 5 до 50
Емкость индикаторного устройства, м3	999999 (9999999) *
Минимальная цена деления счётного механизма, м3	0,01			0,1
*По спец. заказу.
