Как выбрать ГРПШ: подбор газорегуляторного пункта по давлению и расходу
Что такое ГРПШ и из чего он состоит, чем отличается от ГРПБ, ШРП и ШУУРГ, как подобрать пункт по входному давлению и расчётному расходу, нужна ли резервная линия и обогрев, где по нормам разрешено ставить шкаф и сколько это стоит.

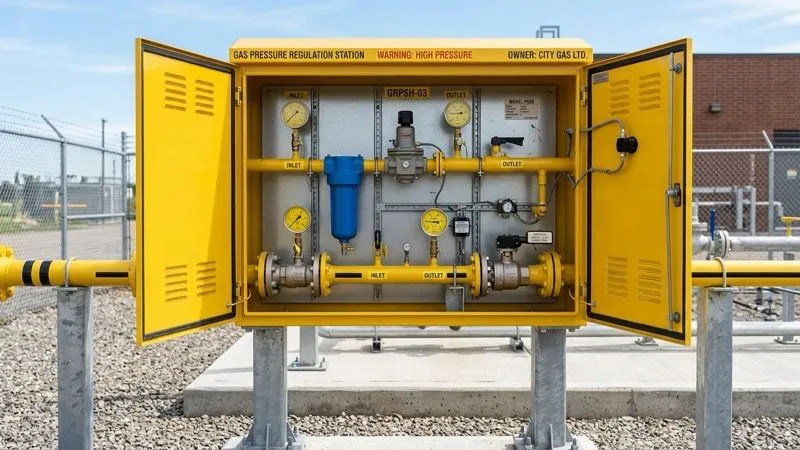

ГРПШ — расшифровка: газорегуляторный пункт шкафной. Что это в газоснабжении: металлический шкаф с линией редуцирования, который снижает высокое или среднее давление газа до низкого и автоматически держит его на заданном уровне. Подбирают по четырём параметрам: входное давление, требуемое выходное, расчётный расход и число потребителей. Для частного дома хватает шкафа с бытовым регулятором — ГРПШ-6 или ГРПШ-10, 15 100–34 000 рублей. Для посёлка, котельной или производства нужен пункт на базе РДНК, РДСК, РД-25 или FRG с одной либо двумя линиями редуцирования — от 74 900 рублей.
Что такое ГРПШ и из чего он состоит
Газ приходит по распределительной сети под средним (до 0,3 МПа) или высоким (0,3–0,6 МПа и выше) давлением. Газовое оборудование потребителя — котёл, плита, горелка — рассчитано на низкое давление, обычно 2–3 кПа. Задача ГРПШ: снизить давление до рабочего и удерживать его стабильным независимо от того, как меняются расход и давление на входе.
Состав пункта задан ГОСТ Р 54960-2012: шкаф из негорючих материалов, одна или две линии редуцирования, узел учёта газа (когда он нужен), контрольно-измерительные приборы, комплекс средств автоматизации и оборудование обогрева — последние три позиции ставят по необходимости.
Внутри линии редуцирования всегда есть несколько обязательных узлов:
- Запорная арматура на входе и выходе — шаровые краны под газ.
- Фильтр газовый — задерживает окалину и пыль, без него регулятор быстро теряет герметичность.
- Регулятор давления — сердце пункта: РДГБ-6, РД-10, РД-25, РДНК-400М, РДСК-50М2, FRG/2MB и другие.
- Предохранительный запорный клапан (ПЗК) — перекрывает газ, если давление ушло за допустимые границы.
- Предохранительный сбросной клапан (ПСК) — стравливает небольшой избыток, не отключая потребителя.
- Манометры на входе и выходе — по ним видно, работает регулятор или «залип».
В бытовых шкафах часть узлов упрощена или совмещена: у регуляторов серии РДГБ и РД функции ПЗК и ПСК встроены в корпус.
ГРПШ, ГРПБ, ШРП, ГРПН, ШУУРГ: что чем называется
В заявках эти аббревиатуры путают чаще всего — и получают в ответ КП не на то оборудование.
| Обозначение | Что это | Когда применяют |
|---|---|---|
| ГРПШ (ШРП) | Газорегуляторный пункт шкафной. Оборудование в металлическом шкафу на опорах или на стене | Частные дома, посёлки, небольшие котельные, объекты с расходом до нескольких сотен м³/ч |
| ГРПБ | Газорегуляторный пункт блочный — то же оборудование, но в утеплённом здании контейнерного типа | Крупные котельные и промплощадки, где нужен доступ обслуживающего персонала внутрь |
| ГРПН | Пункт газорегуляторный с регулятором низкого давления, например ГРПН-300 | Когда входное давление уже низкое, а нужно точно держать выходное |
| ШУУРГ / УУРГ | Шкафной узел учёта расхода газа. Главное в нём — счётчик и корректор, редуцирование может отсутствовать | Коммерческий учёт газа у юрлиц: котельные, производства, АЗС |
| Шкаф для газового счётчика | Обычный ящик под бытовой счётчик G4–G6 на фасаде дома | Частный дом, вынос бытового счётчика на улицу |
Если в заявке написано «нужен шкаф учёта газа», уточняйте сразу: речь про ШУУРГ с узлом коммерческого учёта за 150–200 тысяч рублей или про бытовой ящик под счётчик за 2–4 тысячи. Разница в цене — в полсотни раз.
Четыре параметра, по которым подбирают ГРПШ
- 1Входное давление. Среднее (до 0,3 МПа) или высокое (0,3–0,6 МПа). От этого зависит и модель регулятора, и допустимое место установки шкафа. Значение берут из технических условий газораспределительной организации, а не «на глаз».
- 2Выходное давление. Для бытовых потребителей — низкое, обычно 2–3 кПа. Для промышленных горелок и котлов может потребоваться среднее давление: тогда нужен другой регулятор и другая настройка ПЗК.
- 3Расчётный расход, м³/ч. Суммируется по паспортной мощности всего газоиспользующего оборудования с коэффициентом одновременности. Именно этот параметр определяет типоразмер регулятора, а не «сколько домов подключаем».
- 4Число потребителей и режим работы. Один дом, группа домов, котельная непрерывного цикла. От этого зависит, нужна ли резервная линия редуцирования и телеметрия.
Частая ошибка. Цифру в названии принимают за расход в кубометрах. У бытовых серий она действительно близка к пропускной способности регулятора (РДГБ-6, РД-10), а у промышленных — это типоразмер, а не расход: РДНК-400 и ГРПШ-32 работают совсем в других диапазонах. Пропускную способность всегда смотрят в паспорте для вашего входного давления — при 0,6 МПа тот же регулятор пропустит существенно больше, чем при 0,1 МПа.
Какие ГРПШ ставят в частный дом
Для одного дома с котлом, плитой и водонагревателем берут шкаф с бытовым регулятором. Шкаф ГРПШ-6 собран на регуляторе типа РДГБ-6, ГРПШ-10 и ГРПШ-10 МС — на регуляторах десятого типоразмера. Климатическое исполнение у этих пунктов рассчитано на работу от −40 до +60 °C, то есть для Ростовской области и всего юга запаса хватает с большим избытком.
Есть готовые исполнения со встроенным счётчиком и без него: ГРПШ-10-1-С-G4-1 и ГРПШ-10-1-С-G6-1 идут под установку счётчика G4 или G6, а ГРПШ-РД-10-1-G6Т — с счётчиком G6Т. Если счётчик уже куплен отдельно, шкаф берут пустым — но помните, что у прибора есть свой межповерочный интервал: как считают сроки поверки и замены газового счётчика.
Отдельно продаются и сами регуляторы — РД-10 в линейном и угловом исполнении, РД-25. Линейный ставят, когда вход и выход на одной оси, угловой — когда газопровод поворачивает в шкафу. Перепутать исполнение при заказе — типовая история, из-за которой монтаж встаёт на неделю.
Что ставят на посёлок, котельную и производство
Здесь начинается совсем другой класс оборудования. Компактные пункты для группы потребителей: ГРПШ-25М — от 25 300 ₽. Также представлены исполнения ГРПШ «Охта» и «Норд». Для котельных, производственных объектов и решений с резервированием применяют пункты на базе РДНК-400М, РДСК-50М2 и FRG/2MB — от 74 900 ₽. Срок поставки почти всегда под заказ.
Обозначения в маркировке читаются так: 1У1 — одна линия редуцирования, климатическое исполнение У1 (для наружной установки в умеренном климате); 2У1 — две линии, основная и резервная; СГ в конце — пункт укомплектован счётчиком газа.
Одна линия или две
Резервная линия — это дублирующий комплект «фильтр — регулятор — клапаны», который включается вручную или автоматически, если основной вышел из строя. Она нужна там, где остановка газоснабжения недопустима: котельные, работающие на отопление жилых домов, непрерывные производства, объекты с круглосуточным циклом.
Для частного дома и небольших объектов резерв не ставят: при отказе регулятора его меняют по заявке, а простой в несколько часов не критичен. Вторая линия удорожает пункт примерно вдвое.
Нужен ли обогрев на юге России
Обогрев в ГРПШ решает не задачу «согреть шкаф», а задачу не дать замёрзнуть конденсату и влаге в импульсных трубках и мембранной камере регулятора. При отрицательных температурах и влажном газе регулятор может перестать держать выходное давление.
В Ростовской области, Краснодарском крае и на Донбассе устойчивых сильных морозов нет, и большинство объектов обходится пунктами без обогрева — в каталоге такие исполнения помечены «без обогрева». Обогрев берут, когда этого требует проект или когда газ идёт с высокой влажностью. Важное ограничение: ГРПШ с газовым отоплением запрещено размещать на наружных стенах зданий — так прямо сказано в СП 62.13330.
Где разрешено ставить ГРПШ
Место установки — не вопрос удобства, а вопрос норматива. СП 62.13330 задаёт минимальные расстояния, и на согласовании проекта их проверяют в первую очередь.
| Вариант установки | Входное давление | Минимальное расстояние |
|---|---|---|
| Отдельно стоящий пункт на опорах | до 0,6 МПа включительно | 10 м до зданий и сооружений |
| Отдельно стоящий пункт на опорах | свыше 0,6 МПа | 15 м до зданий и сооружений |
| На наружной стене здания | до 0,3 МПа включительно | 1 м от стенки шкафа до окон, дверей и других проёмов |
| На наружной стене здания | свыше 0,3 до 0,6 МПа | 3 м от стенки шкафа до проёмов |
Дополнительно: пункт должен иметь молниезащиту — ГРПШ в населённых пунктах относят к специальным объектам с уровнем надёжности защиты от прямых ударов молнии 0,999. Сброс газа из ПСК выводят так, чтобы струя не била в сторону окон и проходов. Отдельно стоящие пункты ограждают, площадку под ними планируют с твёрдым покрытием и подъездом для обслуживания.
Монтаж ГРПШ выполняет специализированная организация по утверждённому проекту. Самостоятельная установка и переустановка шкафа — прямое нарушение с последующим отказом в пуске газа.
Сколько стоит ГРПШ: ориентиры по каталогу
| Оборудование | Цена, руб. | Типовое применение |
|---|---|---|
| Регулятор давления газа РД-10 (линейный / угловой) | от 12 800 ₽ | Замена регулятора в действующем шкафу |
| Шкаф ГРПШ-6 | от 15 100 ₽ | Частный дом, минимальный комплект |
| Шкаф ГРПШ-10 | от 31 500 ₽ | Частный дом с котлом и водонагревателем |
| Шкаф ГРПШ-10 МС | от 34 000 ₽ | Частный дом, исполнение МС |
| ГРПШ-10-1-С-G4-1 (без счётчика) | от 37 300 ₽ | Под установку счётчика G4 |
| ГРПШ тип «Газовый шкаф В1391300», две линии | от 74 900 ₽ | Группа потребителей, резервирование |
| ГРПШ-32/-1У1 | от 144 000 ₽ | Котельная, производство |
| УУРГ-СНГК-СГ-ЭК под комплекс СГ-ЭКВз-Р, Ду-50 | от 178 200 ₽ | Коммерческий узел учёта газа |
| ШУУРГ-Р-50 | от 200 000 ₽ | Коммерческий учёт, Ду-50 |
Цены указаны по каталогу на 25 августа 2026 года и меняются вслед за прайсами заводов. Юрлицам и снабжению цена считается отдельно: под объём, под тендер, со счётом и коммерческим предложением.
Что прислать, чтобы вам подобрали пункт за один звонок
Подбор ГРПШ по переписке «нужен ГРПШ-10, сколько стоит» почти всегда заканчивается вторым и третьим уточняющим письмом. Чтобы получить расчёт сразу, дайте пять цифр:
- 1Входное давление газа по техническим условиям, МПа.
- 2Требуемое выходное давление, кПа или МПа.
- 3Расчётный расход, м³/ч, или перечень оборудования с мощностью.
- 4Число потребителей и режим работы объекта: дом, посёлок, котельная, производство.
- 5Нужен ли узел учёта, обогрев, резервная линия, телеметрия.
Подберём ГРПШ под ваш объект и пришлём КП.
Мы — оптовый поставщик приборов учёта и газового оборудования в Ростове-на-Дону с доставкой по России. В карточке любого товара есть кнопка «Получить КП»: реквизиты подтягиваются по ИНН, коммерческое предложение открывается сразу в PDF. Смотреть раздел ГРПШ и газорегуляторного оборудования или звоните: +7 863 308-88-70.
Частые вопросы
Чем ГРПШ отличается от ШРП
Ничем: ШРП — шкафной регуляторный пункт, ГРПШ — газорегуляторный пункт шкафной. Это два названия одного и того же оборудования, оба встречаются в проектной документации. В маркировке заводов чаще используется ГРПШ.
Сколько домов можно подключить к ГРПШ-10
Считать нужно не дома, а расход. Суммируйте паспортную мощность всего газового оборудования каждого дома, переведите в м³/ч, примените коэффициент одновременности и сравните с пропускной способностью регулятора при вашем входном давлении. Один дом с мощным котлом на 60 кВт и тёплыми полами может потреблять больше, чем три дома с плитой и колонкой.
Нужен ли ГРПШ, если газ уже идёт под низким давлением
Отдельный редуцирующий пункт в этом случае не нужен, но может потребоваться пункт с регулятором низкого давления типа ГРПН — он стабилизирует давление, если сеть «проседает» в часы пик. Решение принимает проектировщик по фактическим замерам в точке подключения.
Можно ли поставить ГРПШ на стену дома
Да, если входное давление не выше 0,6 МПа и выдержаны расстояния до проёмов: 1 метр при давлении до 0,3 МПа и 3 метра при давлении от 0,3 до 0,6 МПа. Шкафы с газовым отоплением на наружных стенах размещать нельзя. Конкретное место фиксируется проектом.
Что такое исполнение 2У1 в названии
Первая цифра — количество линий редуцирования: 1 — одна линия, 2 — основная и резервная. У1 — климатическое исполнение по ГОСТ 15150 для наружной установки в умеренном климате. Буквы СГ в конце означают, что пункт укомплектован счётчиком газа.
Обязательно ли ставить фильтр перед регулятором
Да, фильтр входит в состав линии редуцирования. Без него окалина и пыль из газопровода попадают на седло регулятора, и он перестаёт держать выходное давление — начинается «ползучий» рост давления у потребителя со срабатыванием предохранительного клапана.
Коротко. Подбор ГРПШ строится на четырёх цифрах: входное давление, выходное давление, расход и число потребителей. Цифра в названии — типоразмер регулятора, а не расход. Для частного дома достаточно шкафа на бытовом регуляторе за 15–37 тысяч рублей, для посёлка и котельной нужен пункт на РДНК, РДСК или FRG, часто с резервной линией. Место установки задаёт СП 62.13330: 10 метров до зданий для отдельно стоящего пункта, 1 или 3 метра до проёмов при монтаже на стене. Монтаж — только по проекту силами специализированной организации.
Нормативная база: ГОСТ Р 54960-2012 «Системы газораспределительные. Пункты газорегуляторные блочные. Пункты редуцирования газа шкафные»; СП 62.13330 «Газораспределительные системы»; ГОСТ 15150 (климатические исполнения). Цены и наличие приведены по каталогу счетчики-юг.рф на 25.08.2026.
