Шкаф ГРПШ 10

Назначение

• Срок службы 35 лет
• Гарантия - 12 месяцев

Устройство

• ГРПШ-10, а также его модификация по московским требованиям ГРПШ-10М с фильтром газа, в соответствии с представленными схемами состоят из металлического шкафа, в котором размещено технологическое оборудование. Для удобства обслуживания в шкафу имеется дверка, которая закрывается на ключ.
• Технологическое оборудование в соответствии с типовой схемой состоит из крана шарового ДУ-20 на входе, регулятора давления газа (EKB-10, FE-10, RF-10), крана шарового ДУ-32 на выходе. Для контроля давления на входе предусмотрен манометр с краном ДУ-15. Для контроля давления газа на выходе предусмотрен кран шаровой ДУ-15 с ниппелем для подсоединения мановакуумметра.
• Для северного исполнения предлагается взрывозащищенный электрообогрев и корундовая обработка корпуса шкафа для дополнительной теплоизоляции.

Принцип работы

• Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где давление понижается до заданного, затем газ поступает к потребителю.
• Для замера входного и выходного давлений предусмотрены штуцеры для подключения манометра.
• При повышении входного давления работает встроенный в регулятор сбросной клапан ПСК и выведет излишки газа в атмосферу.
• В случае резких скачков давления на входе автоматически сработает запорное устройство и подача газа прекратится.
• Повторный запуск регулятора осуществляется вручную.

Модификации

• ГРПШ-10 изготавливаются двух видов - с креплением к стене или с креплением к отдельно стоящей опоре. В моделях с узлом учета газа, счетчик установлен внутри шкафа.
• Для потребителей, которым важна бесперебойность подачи газа, запущен в серийное производство домовой ГРПШ-10-2У1 с основной и резервной линией редуцирования с двумя степенями очистки газа от примесей, что продлевает срок жизни регулятора давления газа и уменьшает затраты на техобслуживание.

Меры безопасности

• Соответсвие требованиям ГОСТ 12.2.003-91, ГОСТ Р53672-2009, ПБ 12-529-03, СНиП 42-01-2002 (СП 62 13330.2011).
• К обслуживанию ГРПШ-10 допускаются лица прошедшие проверку знаний в соответствии с ПБ 12-529-03, имеющие соответствующее удостоверение, а так же изучившие конструкцию и работу изделия настоящему руководству по эксплуатации и паспортам, РЭ на комплектующее оборудование.
• При испытании и пуске в работу ГРПШ запорную арматуру открывать медленно и плавно.
• Дверка ГРПШ должна закрываться и запираться на ключ.

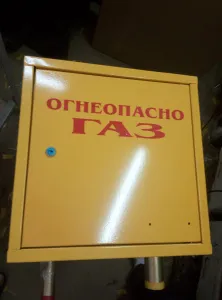

• На шкафе нанесена предупредительная надпись «ОГНЕОПАСНО-ГАЗ».
• ГРП шкафные в процессе эксплуатации отрицательного воздействия на окружающую среду не оказывают.

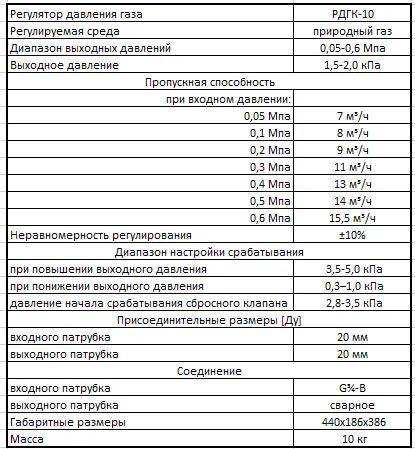

Технические характеристики
