ГРПШ-6, ГРПШ-10, ГРПШ-10МС и ГРПШ-400: вся разница — в регуляторе внутри

Какой регулятор стоит в каждой модели, сколько газа она пропускает при 0,05 и 0,6 МПа, чем 2У1 отличается от У1, что значат индексы -01, -СГ и -С-G4, какие документы завода нужны для приёмки и как заказать пункт с НДС по опросному листу.

от 15 100 ₽РДГБ-6 · РДГК-10 · РДНК-4006 → 300 м³/чРвх до 0,6 / 1,2 МПа

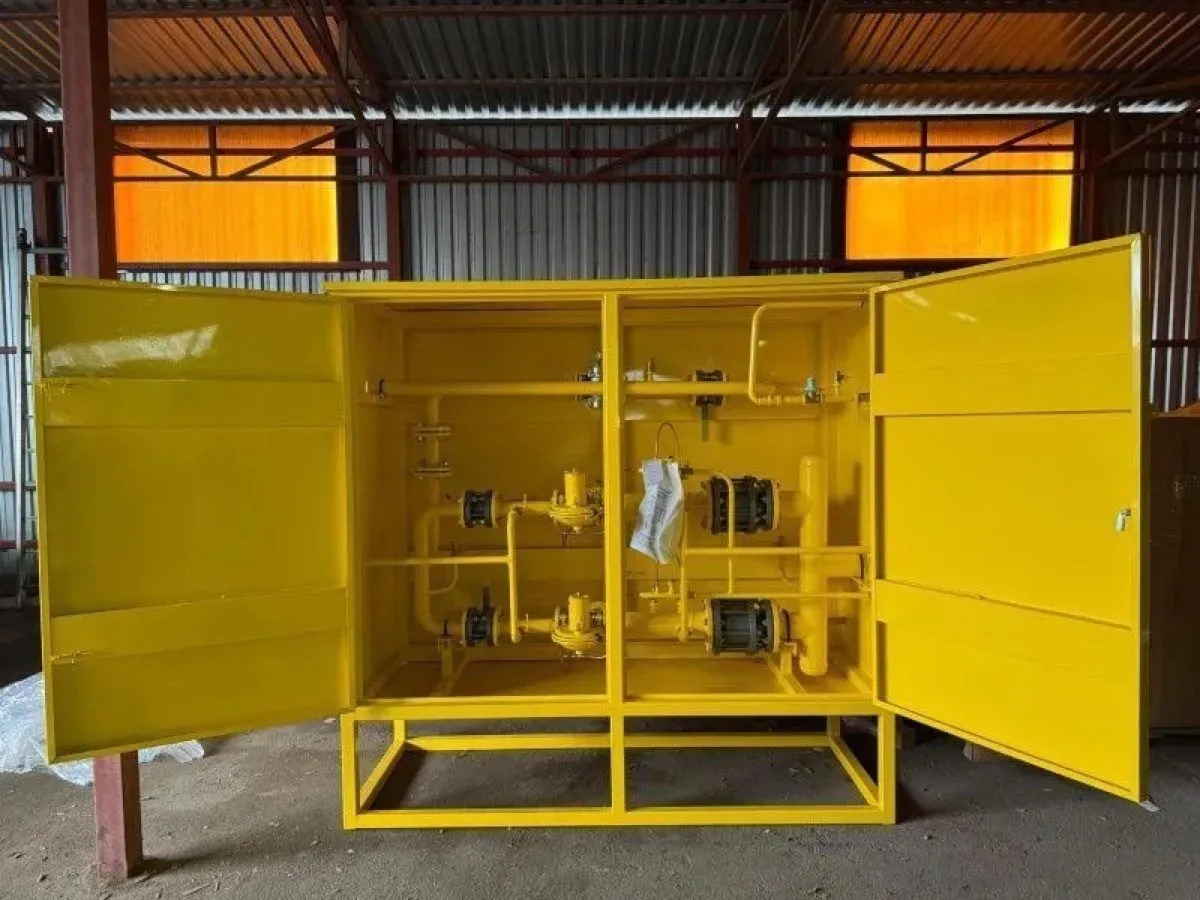

Шкафной газорегуляторный пункт на раме с открытыми дверями: две линии редуцирования, регуляторы РДНК, счётчик газа

Короткий ответ. Модели ГРПШ отличаются регулятором давления, а вместе с ним — диапазоном входного давления и пропускной способностью. ГРПШ-6 на регуляторе РДГБ-6 пропускает 6 м³/ч при входном давлении до 1,2 МПа — это один дом (от 15 100 ₽). ГРПШ-10 на регуляторе EKB-10 / FE-10 / RF-10 — 10 м³/ч (от 31 500 ₽), ГРПШ-10МС на РДГК-10 — 15,5 м³/ч при 0,6 МПа по таблице СНГК (у Экс-Формы — «до 15») (от 34 000 ₽). ГРПШ-400-У1 на РДНК-400 — до 300 м³/ч при 0,6 МПа: посёлок, котельная, производство (от 153 480 ₽). Нужен шкаф сразу под бытовой счётчик — ГРПШ-10-1-С-G4-1 (от 37 300 ₽); нужна резервная линия — исполнение 2У1, например ГРПШ-10МС-2У1 (от 78 200 ₽).

Названия ГРПШ-6, ГРПШ-10, ГРПШ-10МС и ГРПШ-400 — типовые, их выпускают несколько саратовских заводов, и цифры у заводов немного расходятся. В таблицах ниже у каждой цифры указан источник: страницы и документы ПКФ «Экс-Форма» (модели с теми же названиями; описание нашей карточки ГРПШ-10 дословно совпадает с заводским), таблицы регуляторов СНГК (РДГБ-6, РДГК-10, РДНК-400) и руководство по эксплуатации регуляторов РД ПКФ «Газстрой». Изготовитель конкретной партии и её паспортные значения подтверждаются паспортом — его состав и цифры мы указываем в КП. Общий порядок подбора и правила размещения по СП 62 разобраны в статье «Как выбрать ГРПШ» — здесь их не повторяем, здесь модели, регуляторы и цифры.

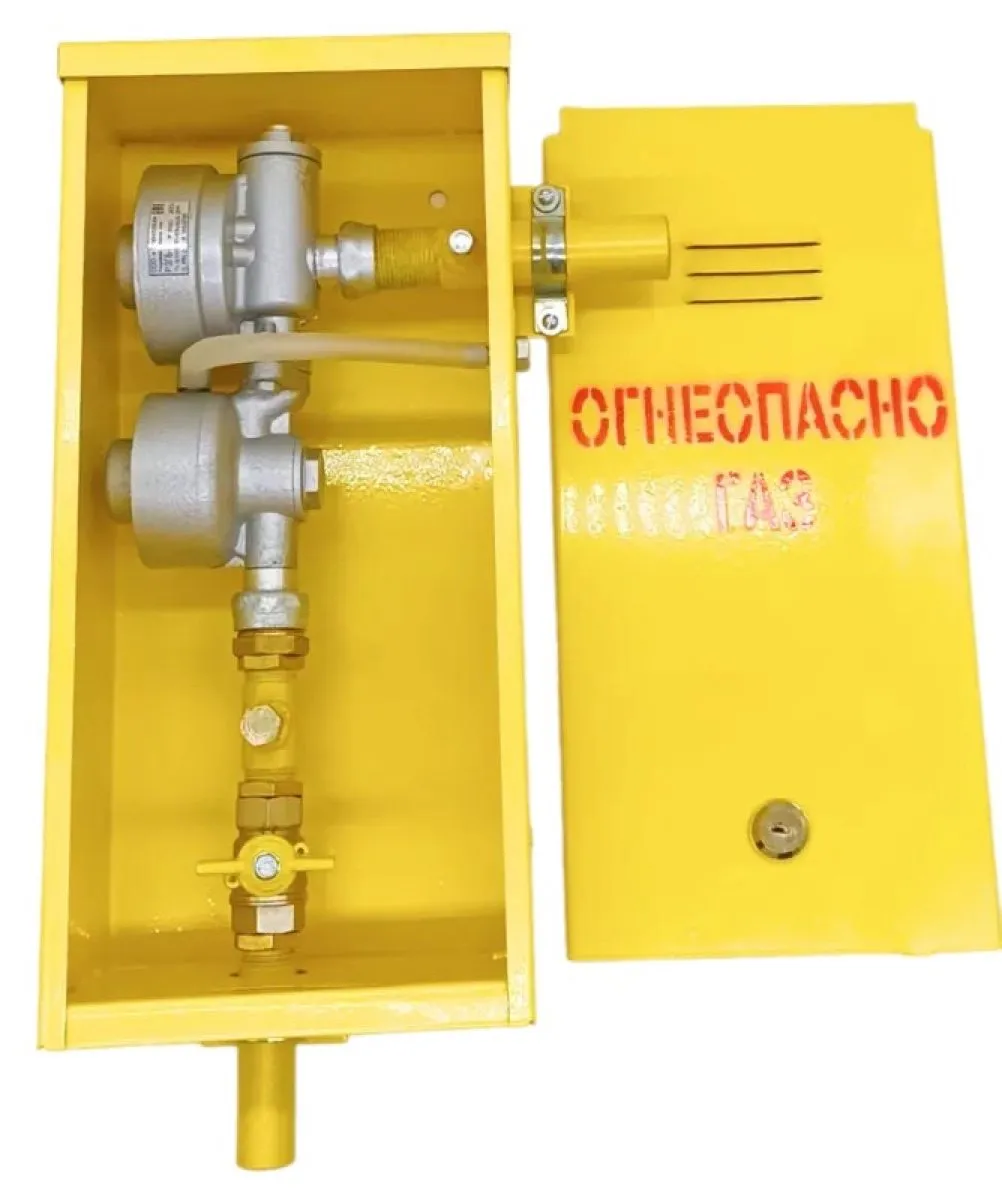

Что внутри: ГРПШ-6 с открытой дверью

ГРПШ-6 с открытой дверью: регулятор РДГБ-6, шаровой кран на входе, вывод через стенку шкафа, дверь с замком и надписью ОГНЕОПАСНО ГАЗ

123456

1 · Регулятор РДГБ-6 — с шильдиком; по карточке настроен на выходное давление 2,0 ± 0,2 кПа, у завода регуляторов (СНГК) настройка РДГБ-6 — 2,2 кПа.
2 · Корпус регулятора — предохранительно-запорный и сбросной клапаны у РДГБ-6 встроены, отдельных ПЗК и ПСК в линии нет (состав линии по данным Экс-Формы: шкаф, РДГБ-6, сетчатый фильтр, кран на входе, ПСК и ПЗК).
3 · Шаровой кран на входе — отключает пункт для обслуживания.
4 · Входной патрубок — по карточке вход Ду 15.
5 · Вывод к потребителю — через стенку шкафа; по карточке выход Ду 20.
6 · Дверь с замком и маркировкой «ОГНЕОПАСНО — ГАЗ»; в комплекте по карточке — ключи, паспорт ГРПШ-6 и паспорт регулятора.

Фото — карточка ГРПШ-6 нашего каталога. Пины — пояснение к фото, не чертёж; положение узлов у партий разных заводов может отличаться.

Таблица: модель → регулятор → давление → расход → цена

Модель	Регулятор внутри	Рвх, МПа	Рвых, кПа	Q при 0,05 / 0,6 МПа, м³/ч	Линии	Вход / выход	Габариты, масса	Розница с НДС, от
ГРПШ-6	РДГБ-6	0,05–1,2	2,0 ± 0,2^к / 2,2 ± 0,2^э	6 / 6	1	Ду 15 / Ду 20^к (Ду 20 / Ду 20^э)	400×250×480^э, ≤ 4,5 кг	15 100 ₽
ГРПШ-10	EKB-10, FE-10 или RF-10^э	0,05–0,6 (EKB, RF — от 0,01)	2 (EKB); 0,2–2 (FE, RF)	10 / 10^э (на странице EKB-10 при 0,05 МПа — 9)	1	Ду 20 под приварку / Ду 32 резьба^э	400×250×535, 18 кг (EKB-10)^э	31 500 ₽
ГРПШ-10МС	РДГК-10^э	0,05–0,6	1,5–2,0	4–7 / 15,5^с,э	1	Ду 20 G¾-В / Ду 20 сварной^э	650×300×750, 17 кг^э	34 000 ₽
ГРПШ-10МС-2У1	2 × РДГК-10^э (в карточке — РДГК-10М)	0,05–0,6	1,5–2,0	7 / 15,5^э	основная + резервная	Ду 20 G¾-В / Ду 32 сварной^э	1120×300×750, 17 кг^э (карточка: ≤ 10 кг)	78 200 ₽
ГРПШ-10-1-С-G4-1 · G6-1	в карточке не указан — по паспорту партии	—	—	—	1 + шкаф под счётчик G4 / G6	—	—	37 300 ₽ · 38 400 ₽
ГРПШ-РД-10-1-G6Т	РД-10^к	0,05–0,6^г	1,8–2,4 (заводская 2)^г	— / 10 (макс. по обозначению)^г	1 + шкаф под счётчик G6	регулятор: G¾ / G1¼^г	—	57 780 ₽
ГРПШ-400-У1	РДНК-400	0,05–0,6	2,0–5,0	45 / 300^с,э	1, без байпаса, без обогрева	Ду 50 / Ду 50, сварное^э	≤ 90 кг^э, на бетонное основание	153 480 ₽
ГРПШ-РДНК-400М-1/1-4-300-У1-СГ	РДНК-400М^к	0,05–0,6^с	2,0–5,0^с	55 / 600^с	1 + счётчик газа (СГ)	DN 50, фланцы^с	на раме, см. фото выше	541 680 ₽
ГРПШ-07-2У1	2 × РДНК-1000^э	0,05–0,6	2,0–5,0	70 / 800^э (900^с)	основная + резервная	Ду 50 / Ду 65, сварное^э	≤ 150 кг^э	263 620 ₽

Источники: ^э — страницы моделей ПКФ «Экс-Форма» (exform.ru, 16.10.2026); ^с — таблицы регуляторов СНГК (cngk.ru); ^г — РЭ регуляторов РД ПКФ «Газстрой» (2022, лежит в блоке «Документы завода»); ^к — свойства карточки нашего каталога. Без пометки — совпадает у источников. Пропускная способность указана для природного газа при выходном давлении из столбца «Рвых»; при другом входном давлении — см. полосы ниже. ГРПШ-10: 10 / 10 м³/ч — по листовке Экс-Формы, на странице модели EKB-10 при 0,05 МПа указано 9 м³/ч. ГРПШ-10МС: у Экс-Формы «до 15 м³/ч», 15,5 — таблица СНГК для РДГК-10 при 0,6 МПа. ГРПШ-10МС-2У1: масса 17 кг — завод, на нашей карточке «не более 10 кг» — уточняем по паспорту партии. Цены — розница сайта с НДС на 16.10.2026, каждая ведёт на карточку; изготовитель партии и состав документов — в КП.

Три класса ГРПШ в каталоге

одна линияна стенудо 15,5 м³/ч

Бытовые: ГРПШ-6, ГРПШ-10, ГРПШ-10МС

один регулятор со встроенными ПЗК и ПСК;
дом, несколько домов, газ на собственные нужды котельной;
компактный шкаф на стену или опору.

ГРПШ-6 — 15 100 ₽ · ГРПШ-10 — 31 500 ₽ · ГРПШ-10МС — 34 000 ₽

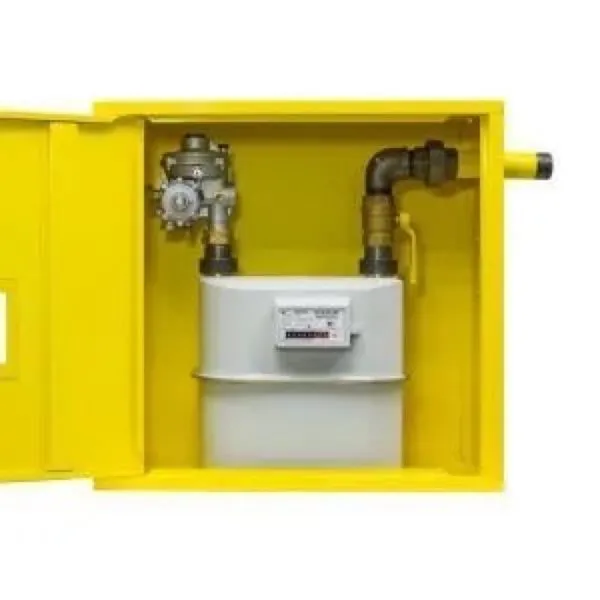

ГРПШ со шкафом под бытовой счётчик: регулятор и счётчик G6 в одном шкафу

одна линиясчётчик G4 / G6

Со шкафом под счётчик: ГРПШ-10-1-С-G4-1, G6-1, ГРПШ-РД-10-1-G6Т

регулятор и место под бытовой счётчик в одном шкафу (счётчик — отдельно);
у ГРПШ-РД-10-1-G6Т регулятор РД-10 (карточка);
подходящий счётчик — по межосевому, см. статью о замене счётчика.

G4-1 — 37 300 ₽ · G6-1 — 38 400 ₽ · РД-10-1-G6Т — 57 780 ₽

Коммунальный ГРПШ на раме с регуляторами РДНК и счётчиком

РДНКна основаниедо 800 м³/ч

Коммунальные: ГРПШ-400, ГРПШ-07-2У1, исполнения -СГ

регуляторы РДНК-400 / 400М / 1000, фланцы DN 50;
посёлок, котельная, производство; с резервной линией и счётчиком;
масса 90–150 кг и более, монтаж по проекту привязки.

ГРПШ-400-У1 — 153 480 ₽ · ГРПШ-07-2У1 — 263 620 ₽

Фото — карточки нашего каталога: ГРПШ-6, ГРПШ-10-1-С-G6-1 и ГРПШ-РДНК-400М-1/1-4-300-У1-СГ.

Какой регулятор внутри и что он задаёт

Регулятор определяет три главных параметра пункта: допустимое входное давление, настройку выходного давления и пропускную способность. Отсюда и названия: в ГРПШ-6 стоит РДГБ-6, в ГРПШ-10МС — РДГК-10, в ГРПШ-400 — РДНК-400, в ГРПШ-07-2У1 — два РДНК-1000. Отдельная модель — ГРПШ-РД-10-1-G6Т: регулятор РД-10 (указан в карточке), и те же регуляторы РД-10 и РД-25 мы продаём отдельно. Как выбрать регулятор для дома или котельной, линейный или угловой, когда нужен РДНК — в статье «Регулятор давления газа для дома и котельной»; здесь только связка «пункт → регулятор».

ГРПШ-РД-10-1-G6Тпункт со шкафом под счётчик G6 — 57 780 ₽

→

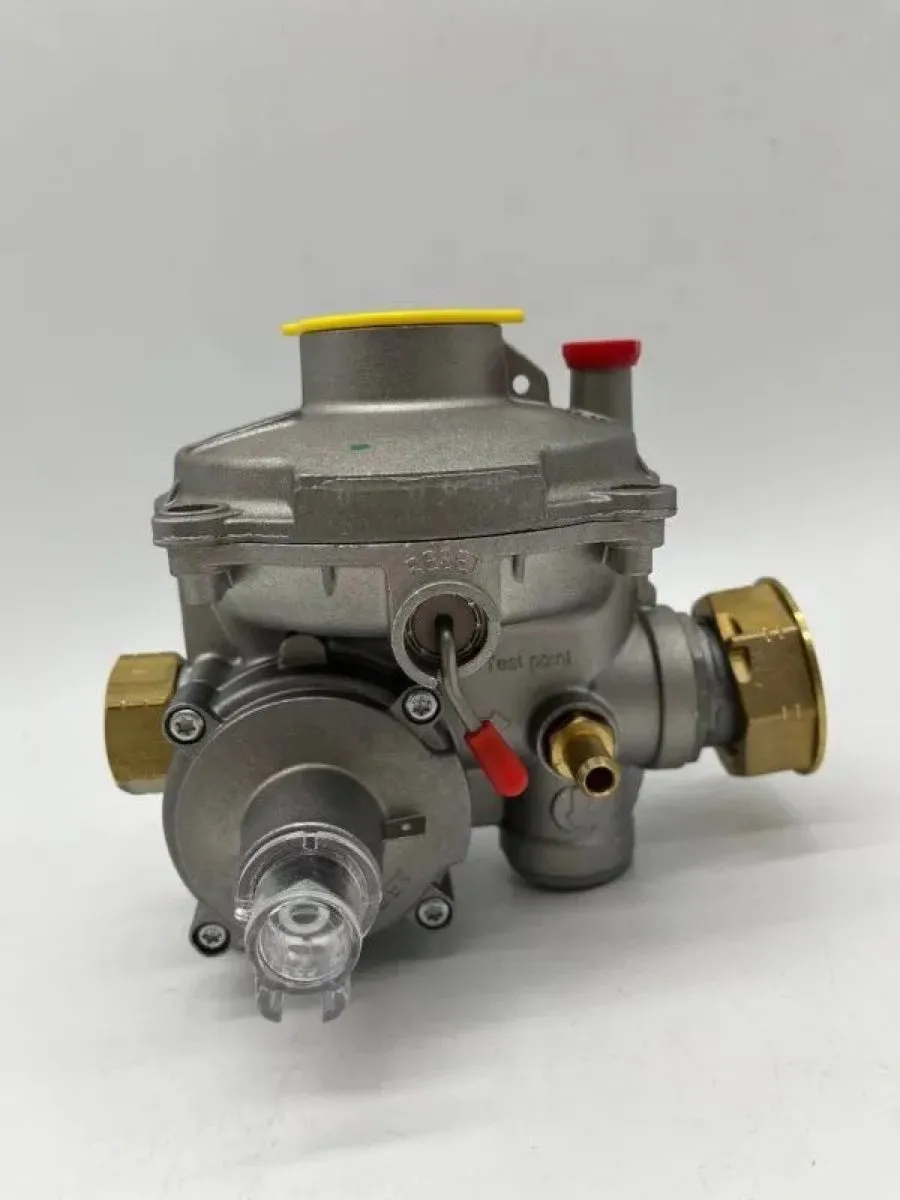

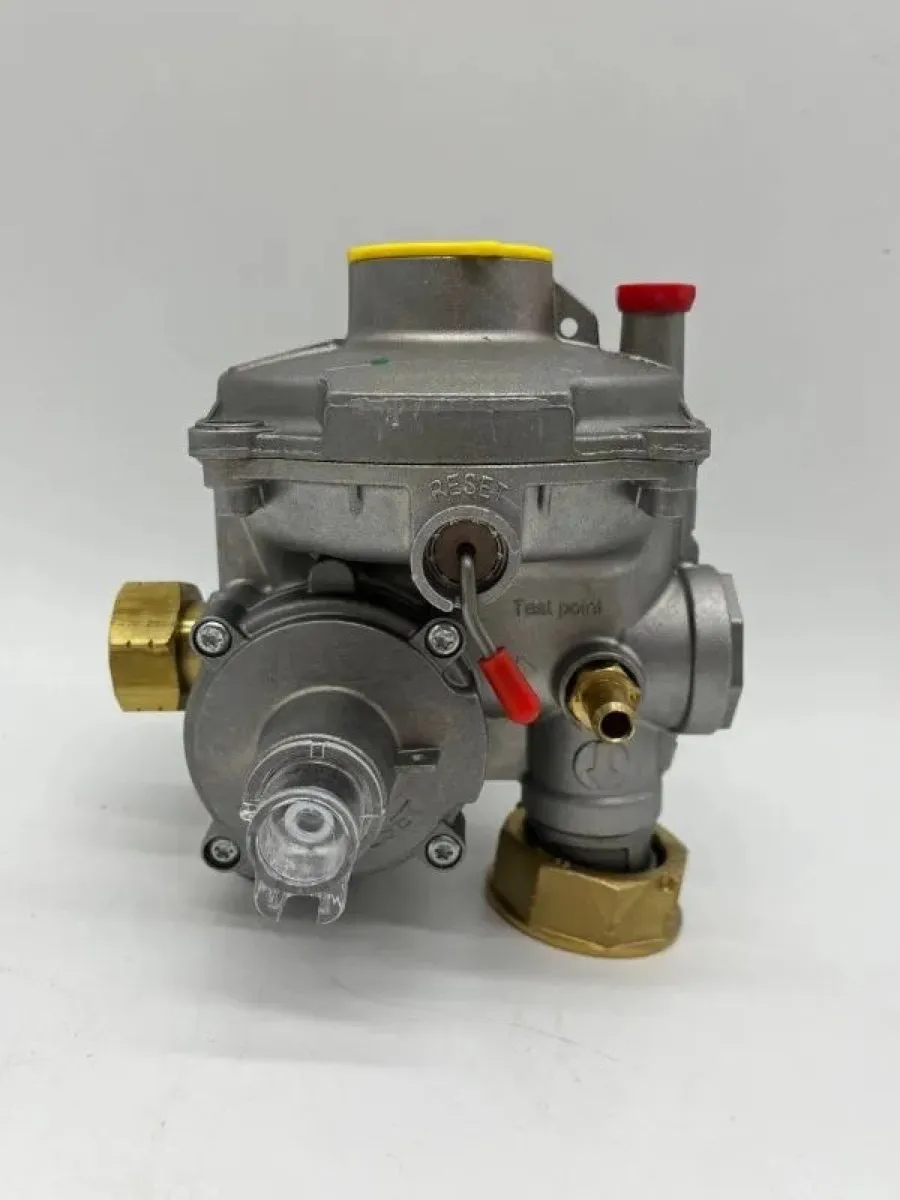

Регулятор РД-10: линейный или угловойРвх 0,05–0,6 МПа, Рвых 1,8–2,4 кПа, до 10 м³/ч, ПЗК и ПСК встроены (РЭ Газстроя, табл. 2) — линейный — 12 800 ₽ / угловой — 12 800 ₽

Фото — карточки ГРПШ-РД-10-1-G6Т, РД-10 (линейный) и РД-10 (угловой) нашего каталога.

Регуляторы четырёх семейств: цифры заводов

РДГБ-6 → ГРПШ-6

Рвх max1,2 МПа

Рвых2,2 кПа

Q при Рвх max6 м³/ч

DN вход/выход12 / 12 мм

масса≤ 1,2 кг

t окр.−40…+60 °C

срок службы15 лет

СНГК, страница РДГБ; в ГРПШ-6 у нас — по карточке Ду 15 / 20

РДГК-10 и РДГК-10М → ГРПШ-10МС

Рвх0,05–0,6 МПа

Рвых1,5–2,0 кПа

Q при 0,6 МПа15,5 / 90 м³/ч

ПЗК повышение3,5–5 / 2,4–3,2 кПа

Ду вход/выход10/20

масса≤ 4 кг

отличиеРДГК-10 — со встроенным сбросным клапаном; 10М — без него, расход выше

СНГК, страница РДГК

РДНК-400 и РДНК-400М → ГРПШ-400

Рвх0,05–0,6 МПа

Рвых2,0…5,0 кПа

Q при 0,6 МПа300 / 600 м³/ч

точность±10 % (класс точности 10)

присоединениеDN 50, фланцы

масса≤ 8 кг

климатУХЛ2 ГОСТ 15150-69, −60…+40 °C

СНГК, страница РДНК; РДНК-1000 — до 900 м³/ч, РДНК-У — Рвх до 1,2 МПа

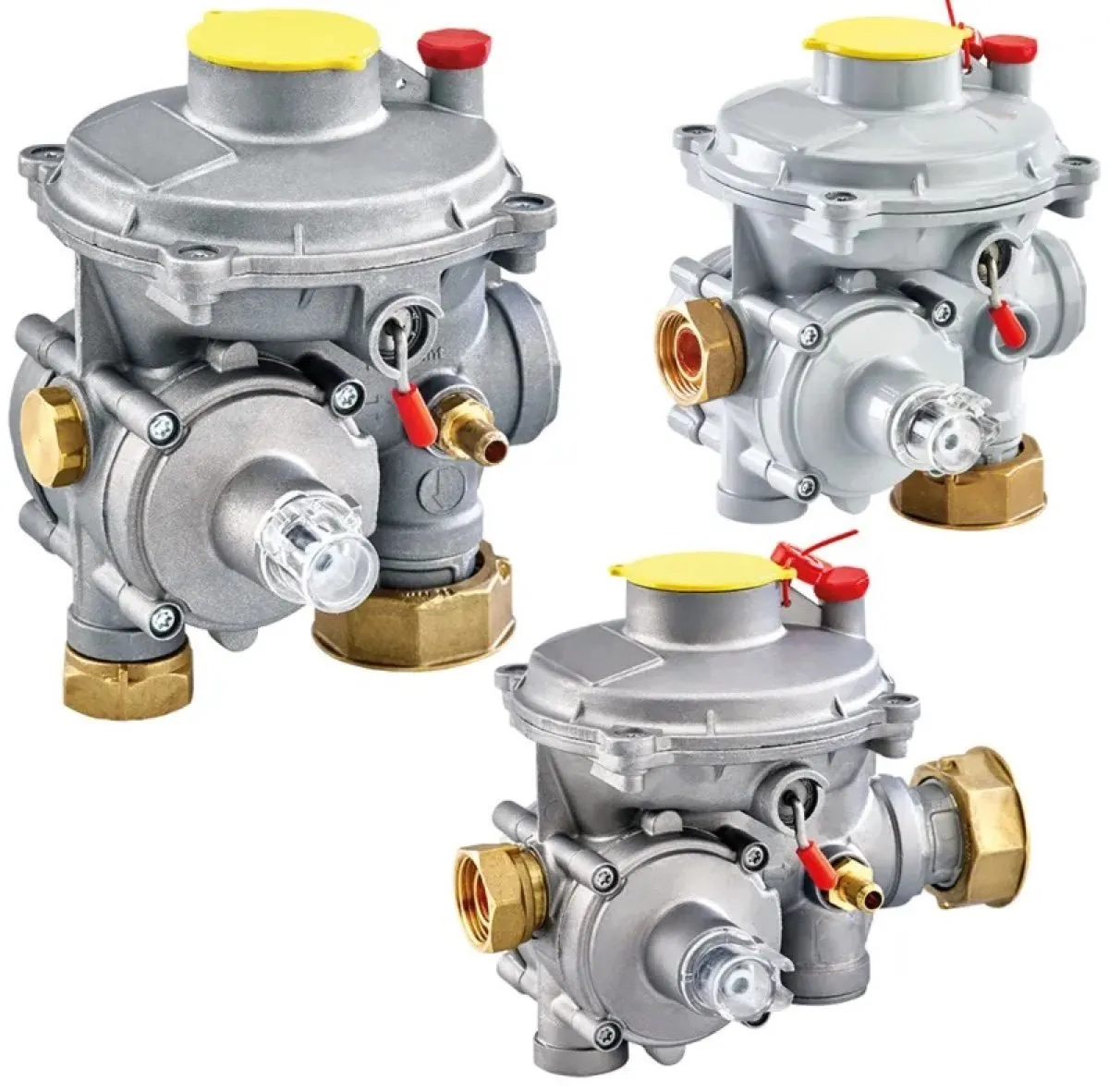

Регуляторы давления газа серии РД: угловой, линейный, с выходом вниз

РД-10 → ГРПШ-РД-10-1-G6Т

Рвх0,05–0,6 МПа

Рвых1,8…2,4 кПа (заводская 2 кПа)

Q maxпо обозначению: 6 / 10 / 25 / 50 м³/ч

ПСК2,5–4,5 кПа (заводская 2,9)

ПЗК3–4,5 / 0,5–1,5 кПа

присоединениеG¾ вход, G1¼ выход

масса≤ 0,98 кг

срок службыне менее 20 лет

РЭ ПКФ «Газстрой», 2022, табл. 2

Пропускная способность зависит от входного давления

Цифра в названии — не расход при любых условиях. Для РДГБ-6 заводы дают одни и те же 6 м³/ч при 0,05 МПа, при 0,6 МПа и при максимальных 1,2 МПа, а у РДГК и РДНК расход растёт с входным давлением: ГРПШ-10МС при 0,05 МПа пропускает 4–7 м³/ч, при 0,6 МПа — 15,5; ГРПШ-400 — 45 и 300 м³/ч. Поэтому для подбора нужны два числа: фактическое давление в точке подключения (зимой оно ниже) и суммарный расход приборов по их паспортам.

РДГБ-6 → ГРПШ-6СНГК: 6 м³/ч при Рвх max 1,2 МПа; Экс-Форма (ГРПШ-6-Б): 6 при 0,05 и 0,6 МПа; при 0,3 МПа заводы цифру не дают

0,05 МПа6 м³/ч (полоса — min 1 %)

0,3 МПапо паспорту партии

0,6 МПа6 м³/ч (полоса — min 1 %)

РДГК-10 → ГРПШ-10МССНГК; при 0,05 МПа Экс-Форма даёт 7

0,05 МПа4–7 м³/ч (полоса — min 1 %)

0,3 МПа11 м³/ч

0,6 МПа15,5 м³/ч

РДГК-10М → исполнения на РДГК-10МСНГК

0,05 МПа16 м³/ч

0,3 МПа55 м³/ч

0,6 МПа90 м³/ч

РДНК-400 → ГРПШ-400-У1СНГК; Экс-Форма (ГРПШ-400) — те же

0,05 МПа45 м³/ч

0,3 МПа170 м³/ч

0,6 МПа300 м³/ч

РДНК-400М → ГРПШ-РДНК-400М (-01)СНГК

0,05 МПа55 м³/ч

0,3 МПа300 м³/ч

0,6 МПа600 м³/ч

РДНК-1000 → ГРПШ-07-2У1, одна линияСНГК 900; Экс-Форма (ГРПШ-07-2У1) 800

0,05 МПа70 м³/ч

0,3 МПа450 м³/ч

0,6 МПа800–900 м³/ч

Полосы — паспортные значения регуляторов по таблицам заводов (м³/ч, природный газ), ширина — доля от 900 м³/ч (РДНК-1000 при 0,6 МПа); значения меньше 9 м³/ч показаны минимальной полосой 1 %. Это данные регуляторов; расход конкретного пункта подтверждается его паспортом.

ГРПШ-6 с регулятором РДГБ-6

ГРПШ-6 — самый компактный пункт раздела: один регулятор РДГБ-6, входное давление 0,05–1,2 МПа, пропускная способность не менее 6 м³/ч, выход 2,0 ± 0,2 кПа, ПСК 3,0–3,5 кПа, ПЗК при понижении 0,7–1,0 кПа, вход Ду 15 и выход Ду 20, масса не более 4,5 кг, −40…+60 °C (свойства и описание карточки). Это единственная из моделей в этой таблице с входным давлением до 1,2 МПа — ставится там, где в сети высокое давление II категории. Расход 6 м³/ч заводы приводят при 0,05 и 0,6 МПа (Экс-Форма) и при максимальном входном давлении (СНГК); расход при других давлениях — по паспорту партии. Комплект по карточке: ГРПШ-6, паспорт ГРПШ-6, паспорт регулятора давления, ключи, упаковка.

Расхождения, которые надо знать. У завода ГРПШ-6-Б (Экс-Форма) выход настроен на 2,2 ± 0,2 кПа, ПЗК при понижении — 1,0–2,0 кПа, присоединение Ду 20 / Ду 20 (вход G½-В, выход под сварку), шкаф 400×250×480 мм, срок службы 35 лет, температура до +45 °C; у регулятора РДГБ-6 (СНГК) выход 2,2 кПа и DN 12 / 12. Карточка даёт 2,0 ± 0,2 кПа, Ду 15 / 20 и +60 °C. Какие значения у вашей партии — смотрите в паспорте; в КП мы указываем изготовителя и паспортные цифры.

ГРПШ-10 и ГРПШ-10МС: в чём разница

ГРПШ-10 (от 31 500 ₽) по описанию завода комплектуется регулятором EKB-10, FE-10 или RF-10 — импортными регуляторами с пропускной способностью 10 м³/ч при 0,05 и при 0,6 МПа, выходным давлением 2 кПа (EKB-10) или 0,2–2 кПа (FE-10, RF-10). В составе: кран Ду 20 на входе, регулятор, кран Ду 32 на выходе, манометр с краном на входе; исполнение ГРПШ-10М — с фильтром газа «по московским требованиям», -ЭК — со счётчиком в шкафу. Шкаф EKB-10 — 400×250×535 мм, 18 кг.

ГРПШ-10МС (от 34 000 ₽) — на отечественном регуляторе РДГК-10: входное давление 0,05–0,6 МПа, выходное 1,5–2,0 кПа, 15,5 м³/ч при 0,6 МПа по таблице СНГК (Экс-Форма пишет «до 15»), ПСК 2,8–3,5 кПа, ПЗК 3,5–5,0 кПа при повышении и 0,3–1,0 кПа при понижении, вход Ду 20 G¾-В, выход под сварку. Шкаф 650×300×750 мм, 17 кг, срок службы 35 лет (данные Экс-Формы). Комплект поставки завода: руководство по эксплуатации ГРПШ-10МС, РЭ на РДГК-10, паспорт манометра, два ключа, паспорта запорной арматуры, протокол испытания на прочность и герметичность, выписка из сертификатов на трубы и отводы.

ГРПШ-10МС-2У1 (от 78 200 ₽) — тот же РДГК-10, но два: основная и резервная линии (2У1), двухступенчатая очистка, шкаф 1120×300×750 мм, 17 кг по данным завода (на нашей карточке — не более 10 кг, уточняем по паспорту партии); завод ставит его на огороженное бетонное основание, настенный вариант — ГРПШ-10МС-1. В свойствах нашей карточки регулятор указан как РДГК-10М (2 шт.), у завода — РДГК-10; у РДГК-10М нет встроенного сбросного клапана и расход выше (до 90 м³/ч при 0,6 МПа по СНГК), поэтому модификацию регулятора подтверждаем по паспорту партии.

Разница коротко: ГРПШ-10 — 10 м³/ч на импортном регуляторе с выходом 2 кПа; ГРПШ-10МС — 15,5 м³/ч при 0,6 МПа на РДГК-10 с выходом 1,5–2 кПа и большим шкафом; 10МС-2У1 — то же плюс резервная линия.
Индекс МС у Экс-Формы обозначает модель на РДГК-10; расшифровка букв в документах завода не приведена.
Все три — на стену или опору (2У1 — на основание), входное давление до 0,6 МПа.

ГРПШ-10-1-С-G4-1, G6-1 и ГРПШ-РД-10-1-G6Т: пункт со шкафом под счётчик

Индекс -С-G4 / -С-G6 означает, что в шкафу предусмотрено место под бытовой счётчик типоразмера G4 или G6; сам счётчик в позиции «без счётчика» не входит. ГРПШ-10-1-С-G4-1 (от 37 300 ₽) и ГРПШ-10-1-С-G6-1 (от 38 400 ₽) — такой пункт на одной линии редуцирования; модель регулятора в карточках не указана и подтверждается паспортом партии. ГРПШ-РД-10-1-G6Т (от 57 780 ₽) — пункт с регулятором РД-10 (карточка): по РЭ Газстроя это двухступенчатый регулятор на 0,05–0,6 МПа с выходом 1,8–2,4 кПа, максимальной пропускной способностью 10 м³/ч и встроенными ПЗК и ПСК.

Счётчик подбирают по межосевому и резьбе — таблица аналогов в статье «Замена бытового газового счётчика»; шкаф только под счётчик без регулятора — это другой товар, см. «Ящик (шкаф) для газового счётчика».
Счётчик для такого пункта — в разделе бытовых счётчиков газа; для коммерческого учёта на котельной состав узла по ГОСТ Р 8.740 разобран в статье «Узел учёта газа для котельной и ГРП».
В карточках этой группы характеристик меньше, чем у ГРПШ-10МС: расход и давление по паспорту партии — укажем в КП.

ГРПШ-400 с РДНК-400, ГРПШ-400М (-01) и ГРПШ-07-2У1

ГРПШ-400-У1 (от 153 480 ₽) — одна линия редуцирования на регуляторе РДНК-400 без байпаса, без обогрева, в неутеплённом шкафу, с индикатором перепада давления на фильтре, без напоромера (полное наименование позиции). Данные завода для ГРПШ-400 (Экс-Форма): входное давление до 0,6 МПа, выходное 2,0–5,0 кПа, расход от 45 м³/ч при 0,05 МПа до 300 м³/ч при 0,6 МПа, неравномерность ±10 %, ПСК-25(50)Н с началом срабатывания 2,0–6,5 кПа, вход и выход Ду 50 под сварку, масса не более 90 кг, срок службы 35 лет, монтаж на бетонное основание по проекту привязки. Линия у завода: шаровой фланцевый кран Ду 50, фильтр ФГ-50, регулятор, кран на выходе, импульсный трубопровод, ПСК-25, манометр, продувочные трубопроводы; у заводской модели есть байпас — у нашей позиции его нет, это разные комплектации.

ГРПШ-400 и ГРПШ-400-01. В каталогах поставщиков индекс -01 обычно означает модель на регуляторе РДНК-400М вместо РДНК-400. Разница — в пропускной способности: по таблицам СНГК РДНК-400М даёт 55 м³/ч при 0,05 МПа и 600 м³/ч при 0,6 МПа против 45 и 300 у РДНК-400 при тех же 2,0–5,0 кПа на выходе. У нас на РДНК-400М — ГРПШ-РДНК-400М-1/1-4-300-У1-СГ (от 541 680 ₽): одна линия, со счётчиком газа, на раме — именно он на фото в начале статьи. Какой регулятор в вашей партии — проверяйте по паспорту и шильдику регулятора.

ГРПШ-07-2У1 (от 263 620 ₽) — две линии (основная и резервная) на регуляторах РДНК-1000: 0,05–0,6 МПа, выход 2,0–5,0 кПа, до 800 м³/ч при 0,6 МПа по данным Экс-Формы (таблица СНГК для РДНК-1000 — 900), вход Ду 50, выход Ду 65, масса до 150 кг. По полному наименованию нашей позиции: краны с ИПД на фильтрах, напоромер на выходе, без обогрева, порошковая окраска, односторонний, ход газа слева направо.

Остальные коммунальные позиции раздела — ГРПШ-РДНК-50/400-2У1-СГ (от 512 790 ₽), ГРПШ-FRG/2MB-2У1-СГ (от 438 760 ₽), ГРПШ-32/10 без ОГ (от 67 200 ₽), ГРПШ-32-1У1 (от 144 000 ₽), ГРПШ-32/3-2У1 (от 261 810 ₽), ГРПН-300-2У1 (от 261 810 ₽) — проектные: комплектацию и характеристики подтверждаем по опросному листу и паспорту, в КП.

Одна линия, 2У1 или байпас: что говорит СП 62

Пример исполнения с основной и резервной линиями в нашем каталоге — ГРПШ-РДНК-50/400-2У1-СГ; состав линий конкретной модели — по паспорту, указываем в КП.

Нормы для числа линий — СП 62.13330.2011 «Газораспределительные системы» (текст с изм. № 2, приказ Минстроя России от 03.12.2016 № 878/пр):

п. 6.5.2 — число линий редуцирования определяют по пропускной способности, расходу, выходному давлению, назначению пункта, требованиям бесперебойности и регламентных работ; в ГРПШ рабочих линий, как правило, не более двух;
п. 6.5.3 — если пропускную способность обеспечивает одна линия, предусматривают резервную такого же состава; без резервной линии допускается, если у потребителя допустимо прекращение подачи газа на время регламентных работ или газ подаётся по закольцованной схеме;
п. 6.5.4 — в ГРПШ допускается съёмная (резервная) линия редуцирования;
п. 6.5.9 — фильтры должны иметь устройство определения перепада давления (отсюда ИПД на фильтре в наименованиях ГРПШ-400-У1 и ГРПШ-07-2У1);
п. 6.5.11 — для ГРПШ пропускной способностью до 400 м³/ч сбросной газопровод допускается выводить на свечу или за заднюю стенку шкафа при безопасном рассеивании;
п. 6.3.2–6.3.4 — на наружных стенах жилых и общественных зданий ставят ГРПШ с входным давлением до 0,3 МПа при расходе до 50 м³/ч (при степени огнестойкости не ниже III и классе С1 — до 400 м³/ч); до 0,6 МПа — на стенах производственных зданий и котельных; свыше 0,6 МПа на стенах зданий не допускается.

Практический вывод: дом и несколько домов — одна линия (ГРПШ-6, ГРПШ-10, ГРПШ-10МС); объект, где отключение газа на время обслуживания недопустимо, — 2У1 (ГРПШ-10МС-2У1, ГРПШ-07-2У1); байпас у бытовых моделей завод не ставит, у ГРПШ-400 он есть в заводской комплектации и отсутствует у нашей позиции ГРПШ-400-У1. Расстояния до окон, дверей и зданий — в статье «Как выбрать ГРПШ».

Расшифровка индексов в названиях ГРПШ

Индекс	Что означает	Источник
-6, -10, -400	у бытовых — пропускная способность регулятора (6, 10 м³/ч); у ГРПШ-400 — типоразмер регулятора РДНК-400, расход 45–300 м³/ч по входному давлению	Экс-Форма, СНГК
МС	модель на регуляторе РДГК-10 (ГРПШ-10МС); расшифровка букв заводом не приведена	Экс-Форма
М (ГРПШ-10М)	с фильтром газа «по московским требованиям»	Экс-Форма
-ЭК	со встроенным узлом учёта — счётчик в шкафу	Экс-Форма
-Б (ГРПШ-6-Б)	на базе регулятора РДГБ	Экс-Форма
У1 / -1У1	одна линия редуцирования; У1 — климатическое исполнение (ГОСТ 15150)	Экс-Форма, наши карточки
2У1	две линии: основная + резервная (ГРПШ-10МС-2У1, ГРПШ-07-2У1, ГРПШ-32/3-2У1)	Экс-Форма, карточки
-01 (ГРПШ-400-01)	в каталогах поставщиков — модель на РДНК-400М вместо РДНК-400; проверять по паспорту	каталоги поставщиков
-СГ	со счётчиком газа в составе (ГРПШ-РДНК-400М-…-СГ, ГРПШ-FRG/2MB-2У1-СГ)	свойство «Счётчик газа в составе» карточек
-С-G4 / -С-G6	шкаф с местом под бытовой счётчик G4 или G6 (без счётчика)	наименования карточек
без ОГ / без ОБ	без обогрева шкафа (по полному наименованию ГРПШ-400-У1); на юге обогрев обычно не нужен	наименования позиций
РД-10-1-G6Т	регулятор РД-10, одна линия, место под счётчик G6	карточка

Подбор под расход и давление: три вопроса

Этого дерева достаточно, чтобы назвать модель для запроса КП; окончательный подбор и привязку делает проектировщик по техническим условиям газораспределительной организации.

1Какое входное давление в точке подключения (по ТУ и фактическое зимой)?

до 1,2 МПа · дом

ГРПШ-6

единственная из моделей в таблице выше с Рвх до 1,2 МПа; 6 м³/ч при 0,05, 0,6 и 1,2 МПа по данным заводов

от 15 100 ₽

ГРПШ-10 · ГРПШ-10МС

до 0,6 МПа · дом, несколько домов

ГРПШ-10 / ГРПШ-10МС

10 м³/ч (ГРПШ-10) или 15,5 м³/ч при 0,6 МПа (ГРПШ-10МС); зимой при 0,1–0,2 МПа у РДГК-10 — 8–9 м³/ч

от 31 500 ₽ / от 34 000 ₽

до 0,6 МПа · посёлок, котельная

ГРПШ-400-У1

РДНК-400: 45–300 м³/ч; РДНК-400М: 55–600; два РДНК-1000 (ГРПШ-07-2У1): до 800–900

от 153 480 ₽

2Сколько газа нужно — сумма расходов приборов по паспортам, с запасом на зимнее давление?

≤ 6

до 6 м³/ч

ГРПШ-6

котёл и плита одного дома; по данным заводов 6 м³/ч при 0,05, 0,6 и 1,2 МПа

от 15 100 ₽

6–15

6–15 м³/ч

ГРПШ-10МС

большой дом, два-три дома, газ на нужды котельной; при низком давлении в сети считать по полосам выше

от 34 000 ₽

45–800

десятки и сотни м³/ч

ГРПШ-400-У1 / ГРПШ-07-2У1

одна линия РДНК-400 (45–300 м³/ч) — ГРПШ-400-У1; две линии РДНК-1000 (до 800–900) — ГРПШ-07-2У1

от 153 480 ₽ / от 263 620 ₽

3Нужны ли резервная линия и счётчик?

одна линия

ГРПШ-10МС

допустимо отключение газа на время регламентных работ (СП 62, п. 6.5.3); бытовой ряд — ГРПШ-6 от 15 100 ₽

от 34 000 ₽

2 линии

основная + резервная (2У1)

ГРПШ-10МС-2У1

бесперебойная подача: 2 × РДГК-10; для сотен м³/ч — ГРПШ-07-2У1

от 78 200 ₽

со счётчиком или шкафом под него

ГРПШ-10-1-С-G4-1 / G6-1

бытовой счётчик G4 / G6 в том же шкафу; коммерческий учёт — исполнения -СГ

от 37 300 ₽

Фото в плитках — карточки нашего каталога; плитки без фото — модели, для которых у нас нет собственного фото открытого шкафа.

Цены на ГРПШ: от бытовых до проектных

Модель	Регулятор	Линии	Розница с НДС
ГРПШ-6	РДГБ-6	одна	15 100 ₽
ГРПШ-25М	по паспорту	по паспорту	25 300 ₽
ГРПШ-10	EKB-10 / FE-10 / RF-10 (Экс-Форма)	одна	31 500 ₽
ГРПШ-10МС	РДГК-10 (Экс-Форма)	одна	34 000 ₽
ГРПШ-10-1-С-G4-1 (без счётчика)	по паспорту	одна + шкаф под G4	37 300 ₽
ГРПШ-10-1-С-G6-1 (без счётчика)	по паспорту	одна + шкаф под G6	38 400 ₽
ГРПШ-РД-10-1-G6Т	РД-10	одна + шкаф под G6	57 780 ₽
ГРПШ-32/10 без ОГ	по паспорту	одна	67 200 ₽
ГРПШ-10МС-2У1	2 × РДГК-10 (Экс-Форма)	основная + резервная	78 200 ₽
ГРПШ-32-1У1	по паспорту	одна	144 000 ₽
ГРПШ-400-У1, одна линия, без ОБ	РДНК-400	одна, без байпаса	153 480 ₽
ГРПШ-32/3-2У1	по паспорту	основная + резервная	261 810 ₽
ГРПН-300-2У1	по паспорту	основная + резервная	261 810 ₽
ГРПШ-07-2У1	2 × РДНК-1000 (Экс-Форма)	основная + резервная	263 620 ₽
ГРПШ-FRG/2МВ-2-У1-СГ с катушкой СГ-ЭКР-Р-25 (по ТЗ)	FRG/2MB	со счётчиком	335 000 ₽
ГРПШ-FRG/2MB-2У1-СГ	FRG/2MB	основная + резервная, со счётчиком	438 760 ₽
ГРПШ-РДНК-50/400-2У1-СГ	РДНК-50/400	основная + резервная, со счётчиком	512 790 ₽
ГРПШ-РДНК-400М-1/1-4-300-У1-СГ	РДНК-400М	одна, со счётчиком	541 680 ₽

Регуляторы отдельно: РД-10 линейный и РД-10 угловой — по 12 800 ₽, РД-25 линейный — 12 800 ₽, РД-25 угловой — 10 830 ₽. Шкафные узлы учёта — в подразделе ШУУРГ. Позиции раздела без цены на сайте (ШУУРГ-25, ГРПШ КД2129, ГРПШ-03М2-2У1-СГ) — только по запросу. Цены — розница сайта с НДС на 16.10.2026; оптовые условия — в КП.

Семь моделей из статьи: цены «от» наглядно

ГРПШ-6 — 15 100 ₽

ГРПШ-10 — 31 500 ₽

ГРПШ-10МС — 34 000 ₽

ГРПШ-10-1-С-G4-1 — 37 300 ₽

ГРПШ-10МС-2У1 — 78 200 ₽

ГРПШ-400-У1 — 153 480 ₽

ГРПШ-07-2У1 — 263 620 ₽

одна линия основная + резервная (2У1) · ширина полосы — доля от самой дорогой из семи

Опт и документы

Для организаций: газовых служб, застройщиков, монтажных и проектных организаций, котельных

Счёт и договор с НДС 22 % · закрывающие документы — УПД

Работаем по ЭДО

Паспорта, сертификаты и декларации, свидетельства об утверждении типа — документы завода для приёмки

Доставка «Деловыми Линиями» по России с полным пакетом документов

Оптовая цена по запросу — кнопка «Запросить КП с НДС»

КП с НДС и расчётом доставки — в течение рабочего дня

Что выдаём по ГРПШ. Пункт редуцирования — не средство измерения, свидетельство об утверждении типа относится только к счётчику в исполнениях со счётчиком (-СГ, -ЭК). По самому ГРПШ — паспорт изделия и паспорта компонентов (регулятора, манометра, запорной арматуры) и декларация о соответствии ТР ТС 010/2011; сертификат ГАЗСЕРТ — если он есть у изготовителя партии. У Экс-Формы в комплект поставки ГРПШ-10МС входят также протокол испытания на прочность и герметичность и выписка из сертификатов на трубы и отводы. По карточке ГРПШ-6 в комплекте паспорт ГРПШ-6 и паспорт регулятора. Изготовителя партии и состав документов указываем в КП. Наличие и срок поставки — в КП, возможна поставка под заказ.

Запросить КП с НДСусловия для организаций — страница «Газораспределительное оборудование», прайс — запрос прайса

Кнопка «Запросить КП с НДС» ведёт в карточку ГРПШ-10МС — там форма «Получить КП по этому товару»; в заявке перечислите все модели и приложите опросный лист. Оптовые цены публично не показываем: условия индивидуальные и приходят в КП.

Путь заказа оптовика

Запрос

опросный лист или чек-лист ниже, количество, реквизиты

КП с НДС

с расчётом доставки — в течение рабочего дня

Счёт и договор

с НДС 22 %

Отгрузка

«Деловыми Линиями» по России с полным пакетом документов

УПД по ЭДО

закрывающие документы

Пакет документов

Паспортпаспорт ГРПШ и паспорта компонентов: регулятора, манометра, арматуры — от завода-изготовителя партии

Сертификат или декларациядекларация ЕАЭС по ТР ТС 010/2011 на ГРПШ; на регуляторы — декларации ТР ТС 010 и 016; ГАЗСЕРТ — добровольно

Свидетельство об утверждении типадля ГРПШ не применяется — не средство измерения; на счётчик в исполнениях -СГ — номер типа в Госреестре

УПДзакрывающий документ, по ЭДО

Счёт-фактураНДС 22 %; в составе УПД

Счёт и договорс НДС 22 %, на организацию-покупателя

Документы завода

Документы ПКФ «Экс-Форма» — пример пакета на ГРПШ с теми же названиями моделей; декларация и сертификат завода конкретной партии прикладываются к поставке. Декларации СНГК на регуляторы РДГБ, РДГК, РДНК (ТР ТС 010/2011 № RU Д-RU.PA06.B.11443/25 по 22.07.2030 и ТР ТС 016/2011 № RU Д-RU.PA08.B.65037/22 по 28.11.2027) опубликованы на сайте завода регуляторов. У ГРПШ как изделия у обоих заводов — декларация по ТР ТС 010/2011 «О безопасности машин и оборудования», не сертификат.

ДСДекларация ЕАЭС № RU Д-RU.PA05.B.04059/23 на ГРПШ по ТР ТС 010/2011 (ПКФ «Экс-Форма»)номер и срок (зарегистрирована 29.06.2023, действует по 28.06.2028), перечень исполнений, ТУ 4859-022-12213528-05, схема 5д · PDF, 543 КБ ГССертификат ГАЗСЕРТ № ЮАЧ1.RU.1407.Н00128 на пункты редуцирования газа шкафные ГРПШ (ПКФ «Экс-Форма»)добровольная сертификация газовой отрасли: срок 10.12.2025–29.08.2027, СТО Газпром газораспределение 2.4-8-2-2024 · PDF, 542 КБ РЭРуководство по эксплуатации регуляторов РД-6, РД-10, РД-25, РД-50 (ПКФ «Газстрой», 2022)обозначения РД-Х / L / D (с. 2), таблица 2 характеристик (с. 3), пуск и ПЗК (с. 4–5), габариты (прил. А) · PDF, 1,8 МБ

Что прислать для КП

Чтобы КП с НДС и доставкой пришло в течение рабочего дня (по полям заводского опросного листа)

входное давление в точке подключения по техническим условиям и фактическое зимой и летом, МПа;
требуемое выходное давление, кПа (бытовые — 2 кПа, у РДНК — 2–5 кПа);
расход газа максимальный и минимальный, м³/ч — или перечень приборов с паспортной мощностью;
схема: одна линия, одна линия с байпасом, основная + резервная (2У1), две линии с байпасом;
установка: на стену, отдельно стоящий на опоре или на основании; горизонтальное или вертикальное исполнение, сторона подвода газа;
нужен ли узел учёта (счётчик G4 / G6 или промышленный с корректором) и телеметрия;
обогрев и климатическое исполнение (на юге чаще без обогрева); сброс — на свечу или за стенку шкафа;
количество по каждой модели, реквизиты организации (ИНН) — для счёта и договора с НДС, оператор ЭДО;
город или терминал «Деловых Линий» — для расчёта доставки.

Частые ошибки при заказе

Подбор по цифре в названии. «400» у ГРПШ-400 — типоразмер регулятора, а не расход: при 0,05 МПа он пропустит 45 м³/ч, 300 — только при 0,6 МПа.
Не учтено зимнее давление. У РДГК и РДНК расход падает вместе с входным давлением — считайте по фактическому давлению зимой, а не по максимуму из ТУ.
ГРПШ-6 на сеть 0,6 МПа «с запасом» вместо 1,2 и наоборот. Диапазон входного давления — у РДГБ-6 до 1,2 МПа, у РДГК-10, РДНК-400 и РД-10 — до 0,6 МПа.
ГРПШ-10МС вместо ГРПШ-10 без проверки присоединения. У ГРПШ-10 по данным завода выход Ду 32 с резьбой, у ГРПШ-10МС — Ду 20 под сварку, шкафы разных размеров.
Регулятор по карточке, а не по паспорту. РДГК-10 и РДГК-10М, РДНК-400 и РДНК-400М отличаются расходом в разы — сверяйте шильдик регулятора и паспорт партии.
Одна линия там, где нужна резервная. Если отключение газа на время обслуживания недопустимо — 2У1 (СП 62, п. 6.5.3).
Шкаф под счётчик принят за ГРПШ. Шкаф для газового счётчика без регулятора — другой товар; «-С-G4» в названии ГРПШ означает место под счётчик в шкафу пункта.
Пуск и настройка своими силами. Настройку, пуск и взвод ПЗК выполняет газовая служба по руководству по эксплуатации завода; в статье эти операции не описываем.

Вопросы и ответы

Чем ГРПШ-10 отличается от ГРПШ-10МС?

Регулятором и, как следствие, расходом и присоединением. ГРПШ-10 по данным завода комплектуется регулятором EKB-10, FE-10 или RF-10 с пропускной способностью 10 м³/ч и выходом 2 кПа, выход из шкафа Ду 32 с резьбой. ГРПШ-10МС — на отечественном РДГК-10: 15,5 м³/ч при 0,6 МПа по таблице СНГК (у Экс-Формы «до 15»), выход 1,5–2 кПа, выход под сварку Ду 20, шкаф 650×300×750 мм. У нас ГРПШ-10 от 31 500 ₽, ГРПШ-10МС от 34 000 ₽.

Какой регулятор стоит в ГРПШ-6 и хватит ли его на котёл и плиту?

РДГБ-6 — входное давление 0,05–1,2 МПа; по данным заводов 6 м³/ч при 0,05 и 0,6 МПа (Экс-Форма) и при максимальных 1,2 МПа (СНГК), расход при других давлениях подтверждается паспортом партии. Этого достаточно для одного дома: сложите паспортные расходы котла и плиты и сравните с 6 м³/ч; если сумма больше — ГРПШ-10 или ГРПШ-10МС. ГРПШ-6 — от 15 100 ₽.

Что означает 2У1 и когда нужна резервная линия?

2У1 — две линии редуцирования, основная и резервная, в климатическом исполнении У1. По СП 62.13330.2011 (п. 6.5.3) резервную линию предусматривают, когда пропускную способность обеспечивает одна линия, а без неё допускается обходиться, если у потребителя допустимо прекращение подачи газа на время регламентных работ или газ подаётся по закольцованной схеме. ГРПШ-10МС-2У1 — от 78 200 ₽, ГРПШ-07-2У1 — от 263 620 ₽.

ГРПШ-400 и ГРПШ-400-01: в чём разница?

В регуляторе: ГРПШ-400 собран на РДНК-400 (45–300 м³/ч при 0,05–0,6 МПа), модели с индексом -01 в каталогах поставщиков — на РДНК-400М (55–600 м³/ч по таблицам завода регуляторов). Выходное давление у обоих 2–5 кПа. Наша позиция ГРПШ-400-У1 (от 153 480 ₽) — одна линия на РДНК-400 без байпаса и обогрева; на РДНК-400М со счётчиком — ГРПШ-РДНК-400М-1/1-4-300-У1-СГ (от 541 680 ₽). Регулятор партии проверяйте по паспорту.

Какие документы вы выдаёте на ГРПШ и подойдут ли они для приёмки газовой службой?

Счёт и договор с НДС 22 %, закрывающие документы — УПД, работаем по ЭДО. С пунктом — паспорт изделия и паспорта компонентов (регулятора, манометра, арматуры) и декларация о соответствии ТР ТС 010/2011; сертификат ГАЗСЕРТ — если он есть у изготовителя партии (у Экс-Формы в комплект ГРПШ-10МС входят также протокол испытаний на прочность и герметичность и выписка из сертификатов на трубы). ГРПШ — не средство измерения, свидетельство об утверждении типа есть только на счётчик в исполнениях со счётчиком. Изготовителя партии и состав документов указываем в КП, которое присылаем с НДС и расчётом доставки в течение рабочего дня.

Что прислать, чтобы получить КП с НДС на ГРПШ за рабочий день?

Входное давление по ТУ и фактическое зимой, нужное выходное давление, расход или перечень приборов, схему (одна линия, 2У1, байпас), способ установки, нужен ли счётчик и обогрев, количество, ИНН организации и город доставки. Удобнее всего — заводской опросный лист; нажмите «Запросить КП с НДС» в карточке модели или напишите со страницы «Газораспределительное оборудование» для организаций.

Как доставляете ГРПШ-400 и другие тяжёлые пункты в другой регион?

«Деловыми Линиями» по России с полным пакетом документов. Масса пунктов по данным завода — до 90 кг у ГРПШ-400 и до 150 кг у ГРПШ-07-2У1, учитывайте это при выборе терминала. Стоимость доставки считаем в КП — укажите город или терминал. Склад — в Ростове-на-Дону.

ГРПШ для посёлка, котельной или серии домов

Пришлите опросный лист или ответы на чек-лист выше — КП с НДС и расчётом доставки «Деловыми Линиями» придёт в течение рабочего дня. Счёт и договор с НДС 22 %, УПД по ЭДО, паспорта и декларации завода.

Запросить КП с НДС Газораспределительное оборудование для организаций Все ГРПШ в каталоге

Смотрите также

Счётчики-Юг

Поставщик приборов учёта газа и газового оборудования в ЮФО более 20 лет, склад в Ростове-на-Дону. Материал подготовлен по страницам и документам заводов (ПКФ «Экс-Форма», СНГК, ПКФ «Газстрой»), СП 62.13330.2011 и свойствам карточек нашего каталога; у каждой цифры указан источник, расхождения показаны. Фото — карточки нашего каталога. Цены — розница сайта с НДС на 16.10.2026. Обновлено 16.10.2026.
