Ящик для газового счётчика: подбираем по межосевому, а не «на глаз»

Какой шкаф встаёт на счётчик с межосевым 110, 200 и 250 мм, что брать под G10, G16 и G25, чем отличаются исполнения с дверью и задней стенкой, что предусматривает СП 402 для уличной установки и как заказать партию с НДС и УПД.

от 1 100 ₽110 · 200 · 250 ммG1,6–G25под ТЗ

Короткий ответ. Ящик (шкаф) для газового счётчика подбирают по межосевому расстоянию счётчика — расстоянию между центрами входного и выходного штуцеров. В нашем каталоге: межосевое 110 мм — ШС 110 и ШС-1.2, от 1 100 ₽; 200 мм — ШС 200, от 1 200 ₽; 250 мм — ШС 250, от 1 200 ₽. Под счётчики G10 с межосевым 250 мм — ШС-10, от 3 100 ₽; G16 (280 мм) — ШГ-16Д за 5 600 ₽; G25 (335 мм) — ШГ-25Д за 6 200 ₽. Дальше выбирают исполнение: с дверью и замком или без, с задней стенкой или без, металл или пластик.

Для улицы шкаф — один из вариантов, которые прямо называет СП 402.1325800.2018: счётчик вне здания ставят под навесом, в шкафу или другой конструкции, защищающей от внешних воздействий и посторонних (прил. В, п. В.6). Газовым службам, управляющим компаниям, застройщикам и монтажникам отгружаем партии со счётом и договором с НДС и УПД по ЭДО; ШС и ШГ-Д наших серий выпускаются на контрактном производстве по нашей спецификации; под нестандартный узел шкаф можно изготовить по ТЗ — возможность, цену и срок подтверждаем в КП. Ниже — нормы с пунктами, таблица «межосевое → шкаф → габариты → цена», исполнения, крупные шкафы для G10–G25 и порядок заказа для организаций.

Что говорят нормы: СП 402.1325800.2018, приложение В

Требования к установке бытовых счётчиков в жилых зданиях — в СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления» (утверждён приказом Минстроя России от 05.12.2018 № 789/пр, введён 06.06.2019). Это свод правил для жилых зданий; для коммунальных счётчиков G10–G25 и нежилых объектов ориентир — проект и технические условия газовой организации. Пункт 5.14 отсылает к приложению В:

• п. В.1 — прибор учёта ставят в газифицируемом помещении, в нежилом помещении газифицируемого здания с естественной вентиляцией или вне здания;
• п. В.2 — для жилых зданий используют бытовые счётчики полной заводской готовности, перед счётчиком — фильтр;
• п. В.3 — высота установки счётчика от 1,1 до 1,6 м от уровня пола или земли;
• п. В.4 — между счётчиком и конструкцией здания или опоры — зазор 2–5 см;
• п. В.6 — наружная установка: под навесом, в шкафах или других конструкциях, обеспечивающих защиту счётчика от внешних воздействий и вмешательства посторонних лиц. Норма предусматривает защиту, а шкаф — один из вариантов наряду с навесом.

Как подобрать шкаф за три шага

1. Межосевое счётчикав паспорте или в карточке счётчика — «установочный размер»: 110, 200, 250, 280, 335 мм

→

2. Шкаф с тем же межосевым110 → ШС 110 / ШС-1.2; 200 → ШС 200; 250 → ШС 250; G10 → ШС-10

→

3. Исполнение и материалдверь с замком или без, задняя стенка или без, металл или пластик

Фото — карточки нашего каталога: ВКР G-4, ШС 110, ШС 110 с дверью и ШС-1.2пл.

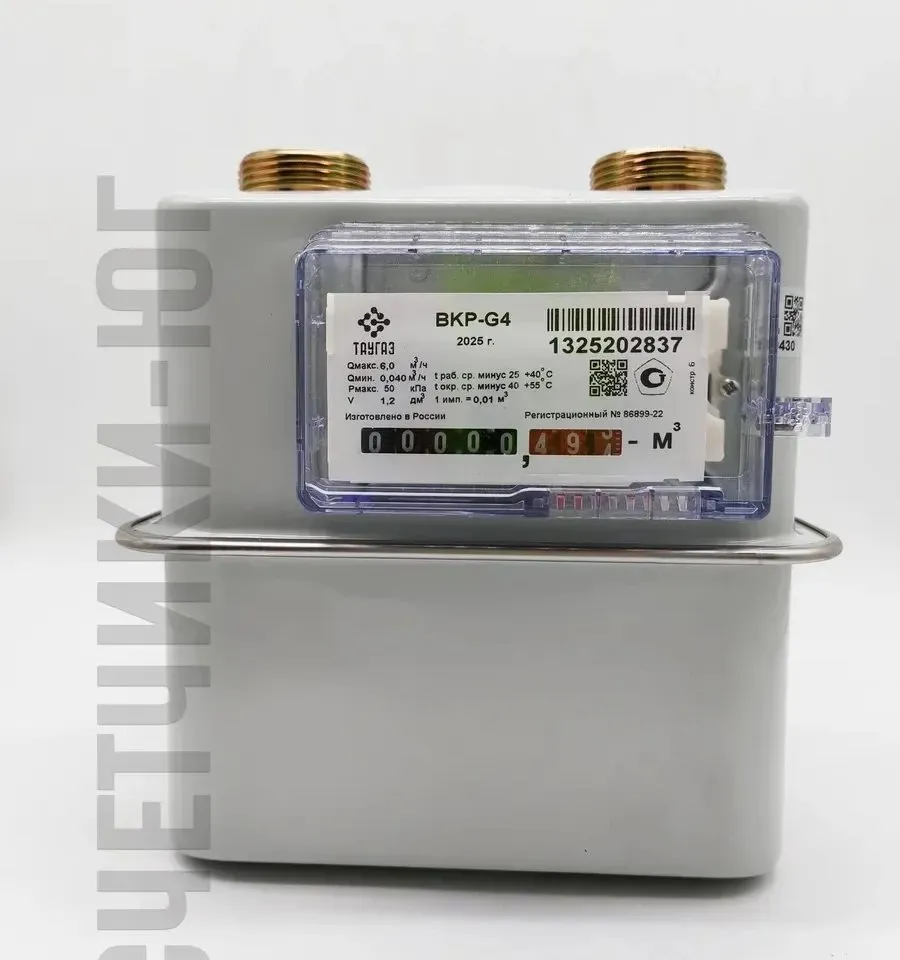

Что такое межосевое: размер на фото счётчика

110 мм

резьба 1 1/4"

• Межосевое — расстояние между центрами штуцеров. У ВКР G-4 в карточке: установочный размер 110 мм, присоединение 1 1/4".
• Один G — разное межосевое. G4 в каталоге бывает и 110 мм (ВК-G4 V1.2), и 250 мм (ВК G4T V2.0 250 мм). Поэтому шкаф выбирают по миллиметрам, а не по G.
• Отверстия в крыше шкафа разнесены под межосевое: шкаф на 110 мм не встанет на счётчик 200 или 250 мм.

Фото — наша съёмка счётчика из каталога; размерная линия — пояснение, не масштаб.

Какой шкаф под какое межосевое

?Какое межосевое у вашего счётчика — слева фото счётчика из каталога, справа шкаф под него

110 мм

G1,6–G4 · 136 моделей в каталоге

ШС 110 / ШС-1.2

металл или пластик; с дверью — 1 200 ₽

от 1 100 ₽

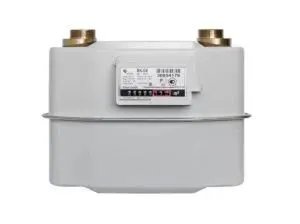

200 мм

G6 · 16 моделей

ШС 200

с дверью — 1 400 ₽

от 1 200 ₽

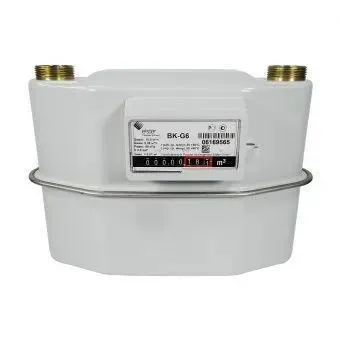

250 мм

G4–G6 · 23 модели

ШС 250

с дверью — 1 400 ₽; пластик — 2 300 ₽

от 1 200 ₽

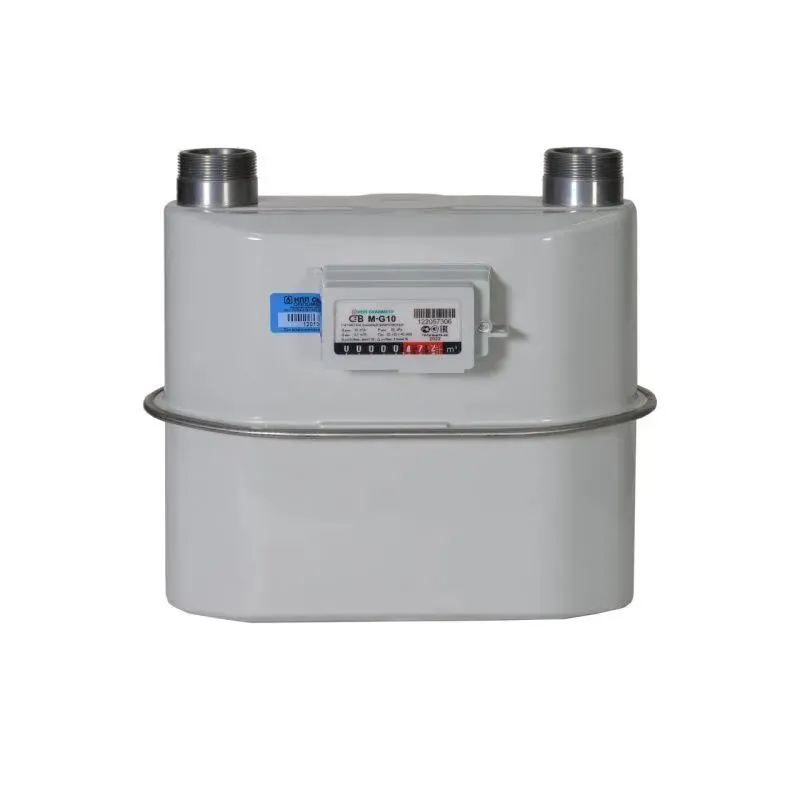

250 мм · G10

G10 · 19 моделей

ШС-10

с задней стенкой — 3 300 ₽

от 3 100 ₽

280 мм · G16

G16 · 4 модели

ШГ-16Д

505×300×455 мм

от 5 600 ₽

335 мм · G25

G25 · 5 моделей

ШГ-25Д

550×380×505 мм

от 6 200 ₽

Число моделей — карточки счётчиков нашего каталога с указанным установочным размером (на 16.10.2026). Для G16 и G25 показан только шкаф: на фото их карточек — счётчик другого типоразмера.

Таблица: межосевое → какой шкаф → габариты → цена от

Габариты — по описаниям карточек и нашему каталогу металлических корпусов; порядок «высота × ширина × глубина» в источниках указан не везде. * — источники расходятся (в таблице — по карточкам, в нашем описании модели иначе): ШС 110 — 240×200×300, ШС 110 с дверью — 310×250×205, ШС-1.2 без задней стенки — 220×180×250, ШС-10 — 380×380×260. Перед заказом партии под тесную нишу сверим размер по образцу. Цены — розница сайта с НДС на 16.10.2026, каждая ведёт на карточку.

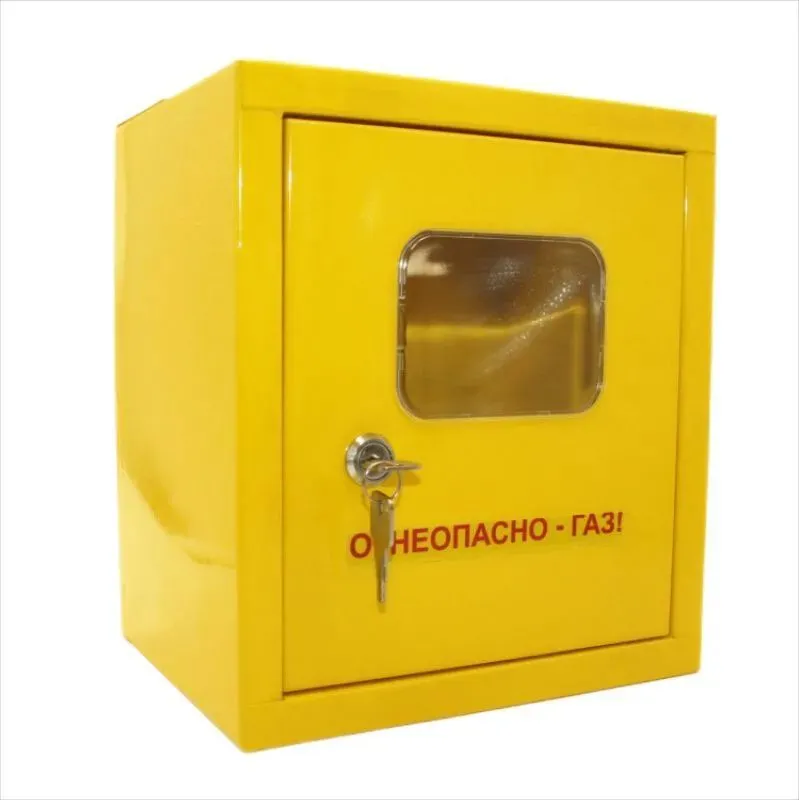

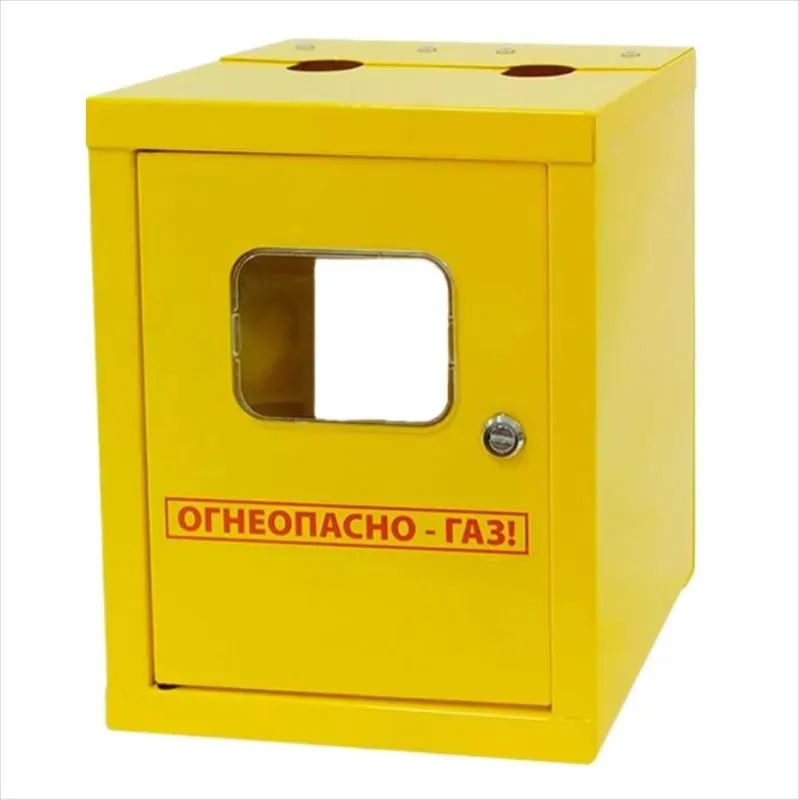

Что в шкафу: устройство на примере ШС-1.2

12345

• 1 · Отверстия в крыше — ввод и вывод газопровода; расстояние между ними — под межосевое 110 мм.
• 2 · Смотровое окно — показания видно без открывания дверцы.
• 3 · Замок с ключом — дверца закрывается: защита от вмешательства посторонних (п. В.6 СП 402).
• 4 · Маркировка «ОГНЕОПАСНО — ГАЗ!» — на дверце.
• 5 · Корпус — металл, порошковая окраска (описание модели); у этой модели нет задней стенки.

Фото — карточка ШС-1.2 без задней стенки, 1 100 ₽. Позиция — самая продаваемая в разделе.

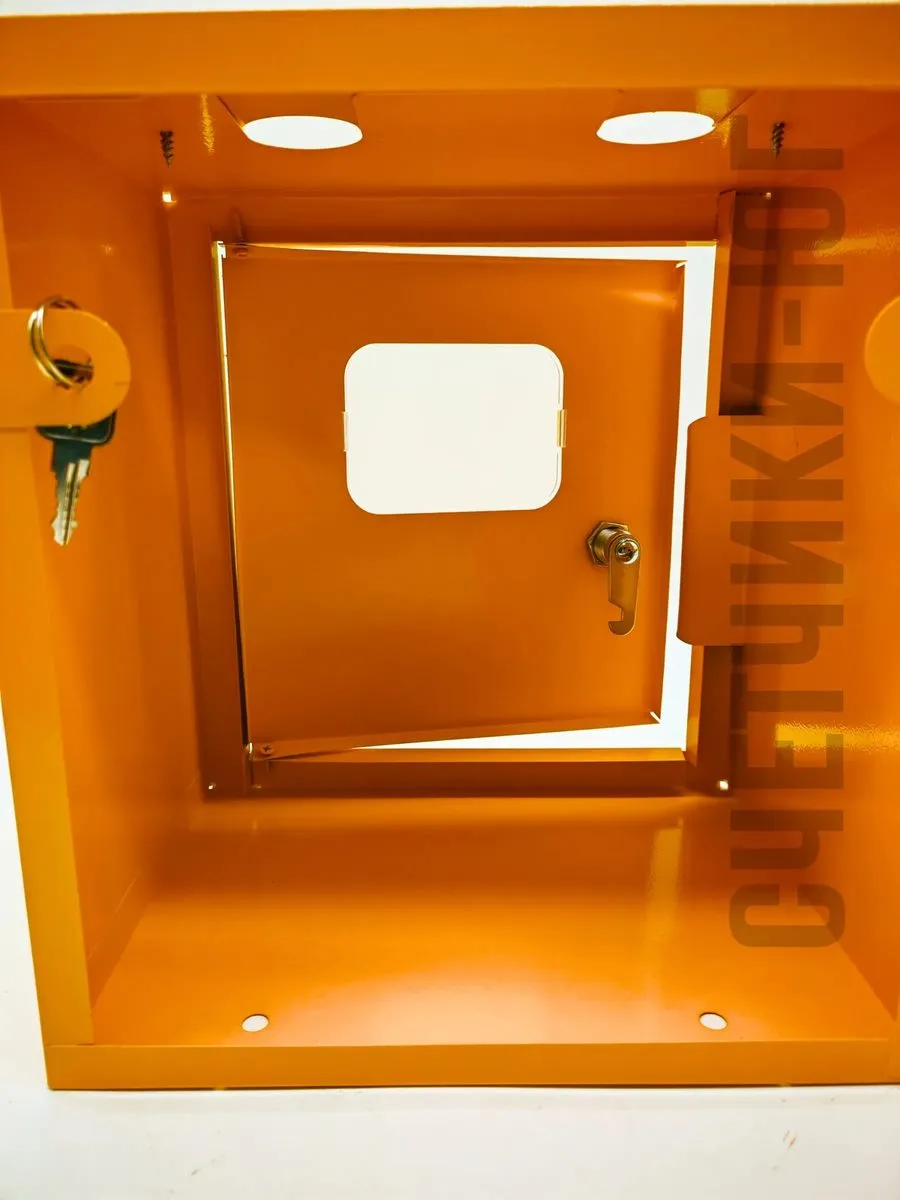

Вид со стороны стены: дверца изнутри и замок

12345

• 1 · Отверстия под газопровод — те же, что на крыше снаружи: разнесены под межосевое 110 мм.
• 2 · Смотровое окно — изнутри дверцы; показания читаются через него.
• 3 · Язычок замка — на внутренней стороне дверцы, запирает её на корпус.
• 4 · Ключ — замок и ключ в комплекте (описание модели).
• 5 · Открытая сторона — задней стенки нет: шкаф надевают на уже смонтированный счётчик со стороны стены, без демонтажа.

Фото — наша студийная съёмка, тот же ШС-1.2 без задней стенки: шкаф снят со стороны стены, дверца закрыта.

Исполнения: с дверью или без, с задней стенкой или без

дверьзадняя стенка

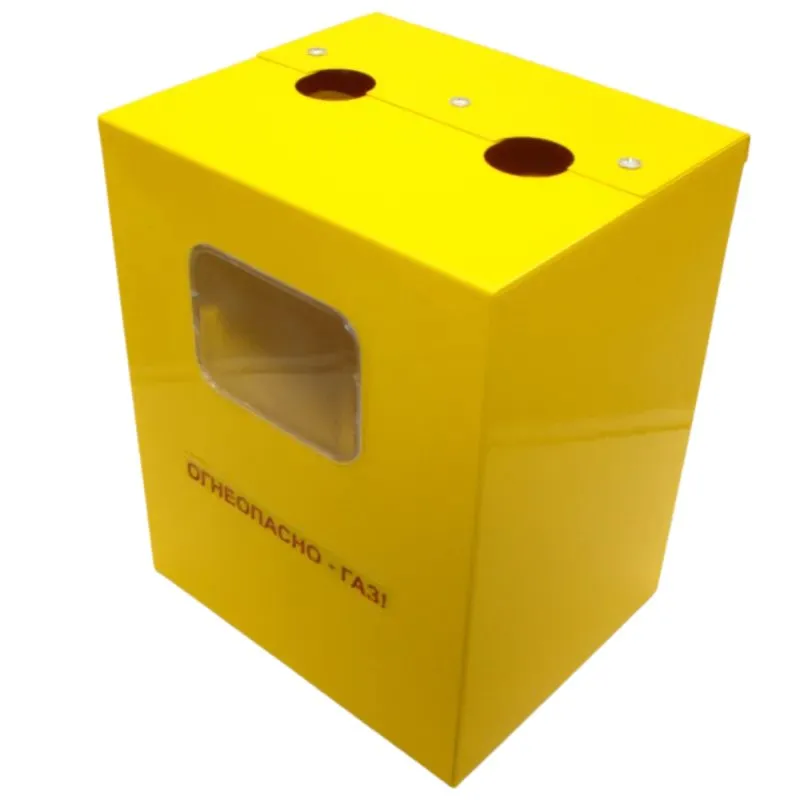

ШС 110

Без двери и замка, со смотровым окном и задней стенкой. Самый простой вариант для 110 мм.

1 100 ₽

дверьзадняя стенка

ШС 110 с дверью

Дверца с замком и смотровым окном, задняя стенка. Это карточка ШС 110, которую чаще всего ищут из поиска.

1 200 ₽

дверьзадняя стенка

ШС-1.2 без задней стенки

Дверца с замком, без задней стенки. По описанию модели — металл, замок и ключ, порошковая окраска.

1 100 ₽

дверьзадняя стенка

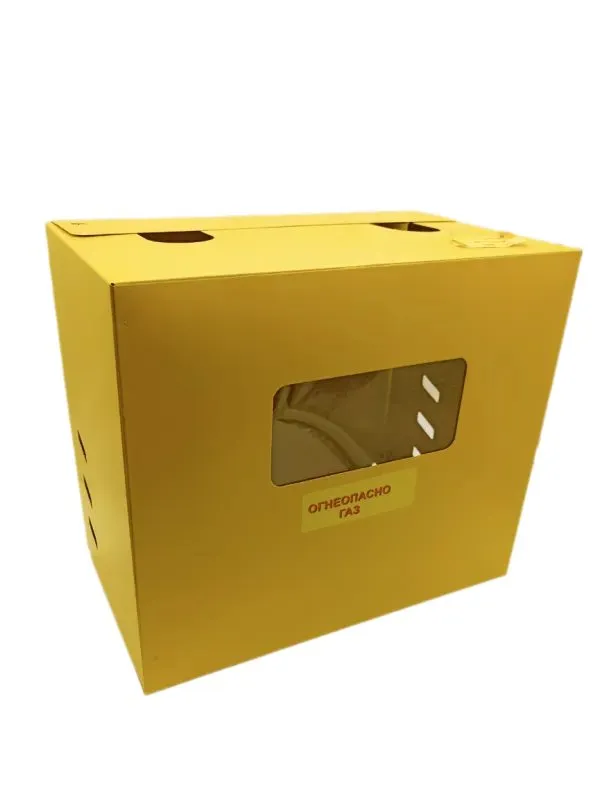

ШС 200 без двери

Тот же принцип для межосевого 200 мм; с дверью — ШС 200 с дверью — 1 400 ₽.

1 200 ₽

Без задней стенки — по описанию модели ШС-2.0 такой шкаф ставят на уже смонтированный счётчик без его демонтажа; газопровод подводят сверху или сбоку. С задней стенкой — корпус закрыт со всех сторон, крепится к стене через заднюю стенку. С дверью и замком — замок и защита от посторонних (п. В.6 СП 402); дополнительная опломбировка по описанию модели предусмотрена у ШС-2.0. Без двери шкаф дешевле на 100–200 ₽ (см. цены попарно ниже).

Металл или пластик

металлпорошковая окраска

Металлические ШС и ШГ

• сталь с порошковой окраской, жёлтые; у ШС-10 в описании модели — сталь 0,7 мм, IP31, окно 100×80 мм, сборная конструкция;
• в карточке ШС-2.0 (200 мм) — IP31, от −35 до +45 °C;
• весь ряд межосевых: 110, 200, 250 мм и крупные ШС-10, ШГ-16Д, ШГ-25Д;
• ШС и ШГ-Д наших серий выпускаются на контрактном производстве по нашей спецификации.

от 1 100 ₽

пластикIP31

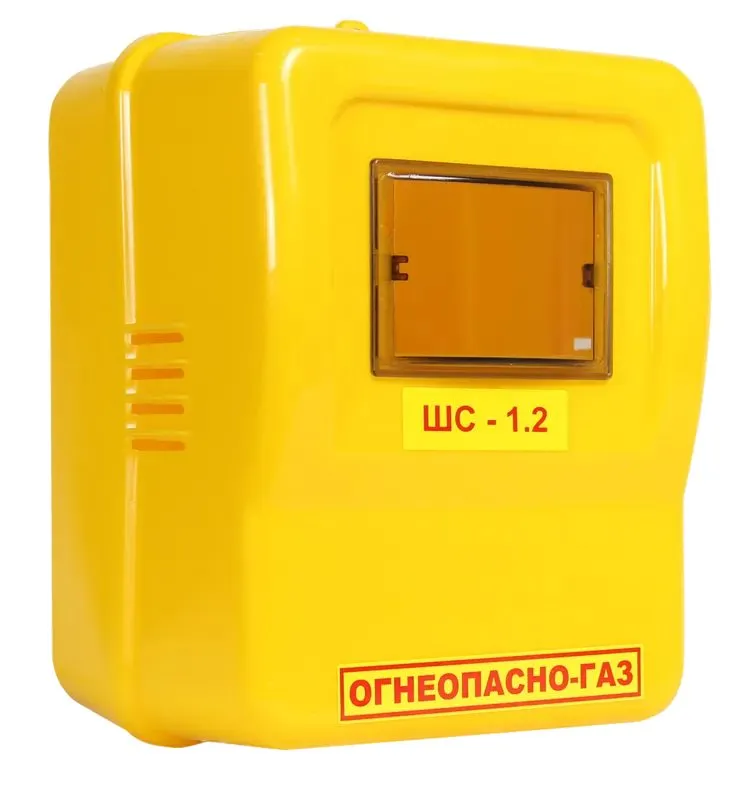

Пластиковые корпуса ШС-1.2пл и ШС 250Д

• в свойствах ШС-1.2пл: IP31, от −35 до +45 °C, межосевое 110 мм, тип G4;
• ШС 250Д — полимерная композиция на основе полипропилена, межосевое 250 мм, 368×226×318 мм;
• пластик в разделе — под 110 мм (ШС-1.2) и 250 мм (ШС 250Д, в полном наименовании — «250/200»).

от 1 100 ₽

Шкафы для G10, G16, G25 и комплексов

Коммунальные счётчики G10–G25 и измерительные комплексы ставят в шкафы другого класса: больше габарит и вес, у ШГ-16Д и ШГ-25Д задняя стенка по описанию «складывается веером для уменьшения монтажной ширины», корпус присоединяется к ней крепежом.

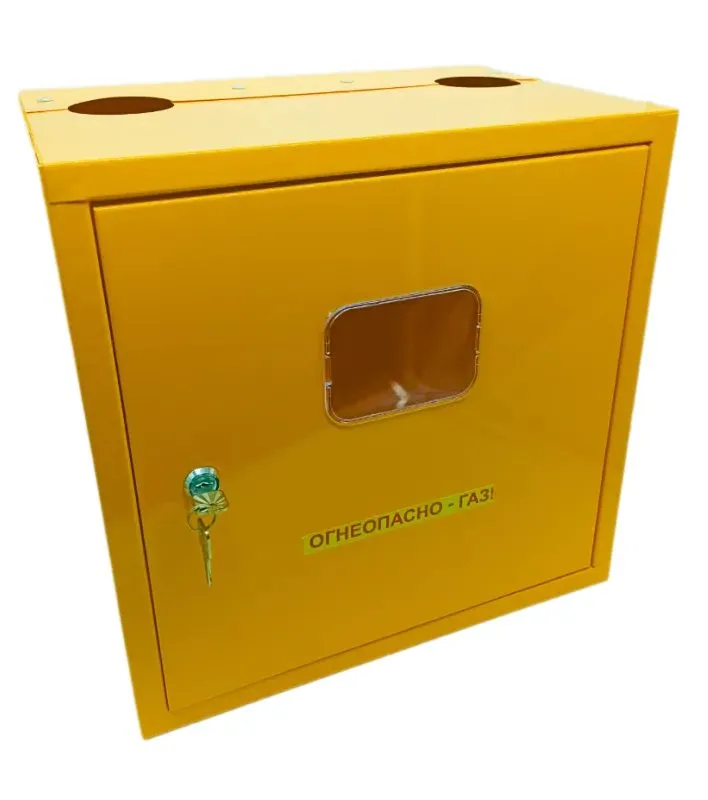

ШС-10 (G10)

межосевое250 мм

габариты390×380×250 / 370×370×240

исполнениябез задней стенки / с ней — 3 300 ₽

цена3 100 ₽

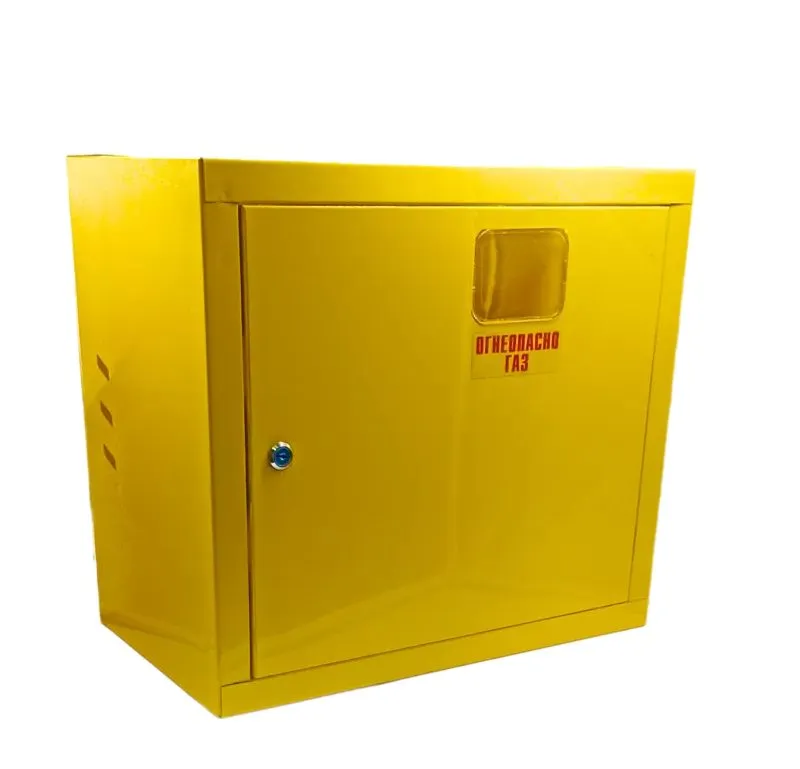

ШГ-16Д (G16)

межосевое280 мм

габариты505×300×455

установканаружная, на стену

цена5 600 ₽

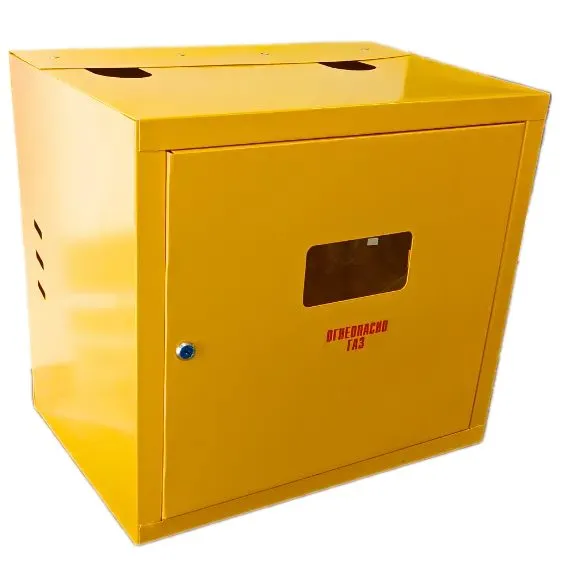

ШГ-25Д (G25)

межосевое335 мм

габариты550×380×505

установканаружная, на стену

цена6 200 ₽

• Шкаф защитный ШГ-1 — под СМТ-Комплекс, 405×405×250 мм, вес не более 9 кг, механический замок и пломбировка (описание модели), 13 100 ₽;
• Шкаф защитный ШГ-2 — под СМТ-Смарт G4 и G6, 310×310×200 мм, не более 6 кг, 10 500 ₽;
• Шкаф СГ ТК Д 65 — под комплекс СГ-ТК-Д-65, по описанию подходит и под счётчик ВК G40, 9 800 ₽.

Сами счётчики — в разделах бытовые счётчики газа и коммунальные счётчики газа; узел учёта для котельной разобран в статье об узле учёта газа для котельной и ГРП.

Производство: шкафы ШС и ШГ-Д по нашей спецификации

ШС и ШГ-Д наших серий выпускаются на контрактном производстве по нашей спецификации. Пластиковые корпуса ШС-1.2пл и ШС 250Д — изделия другого производителя. Детали металлических шкафов на нашей студийной съёмке:

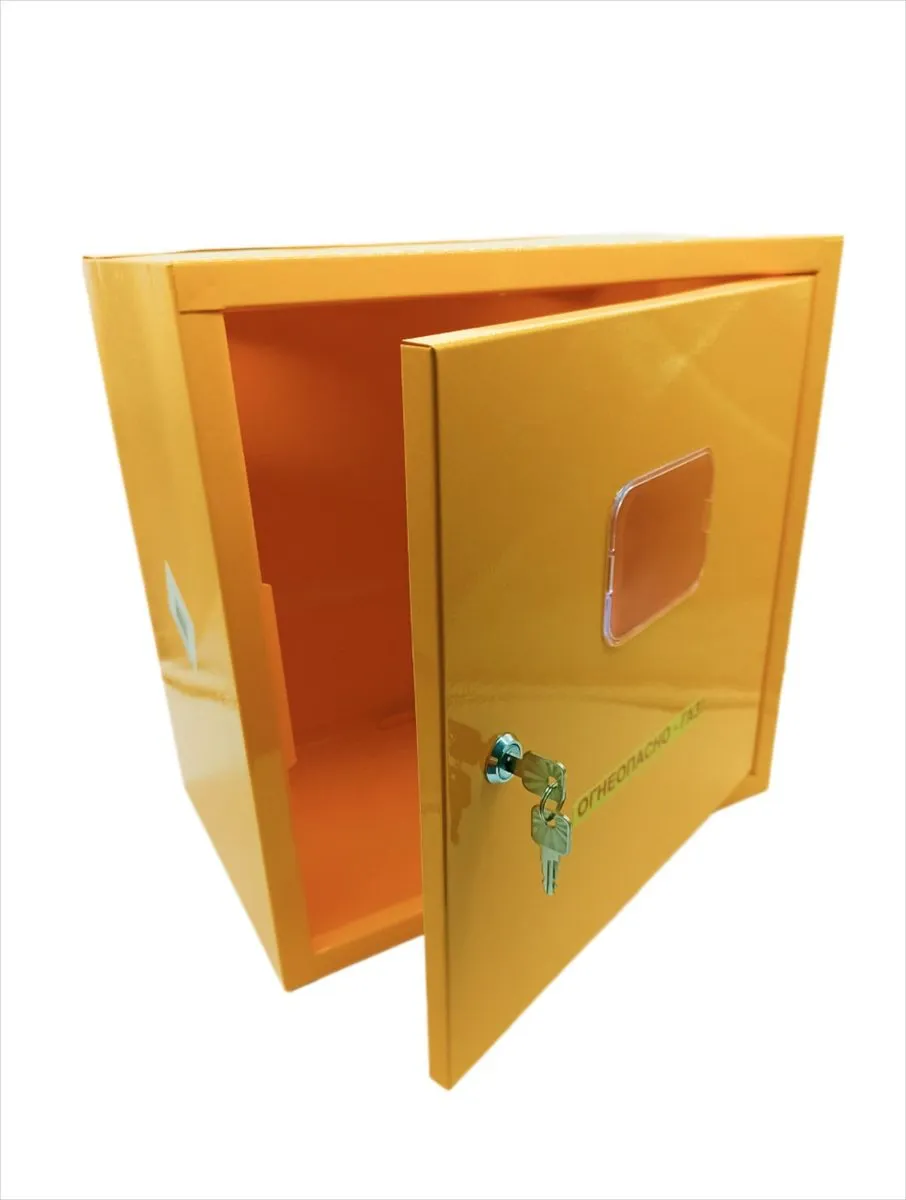

1дверь открыта

ШС-10 с задней стенкой

Объём под счётчик G10 (межосевое 250 мм), задняя стенка, дверца с окном и замком — 3 300 ₽.

2межосевое 110 мм

ШС 110 с дверью

Два отверстия под ввод и вывод газопровода разнесены под межосевое 110 мм — 1 200 ₽.

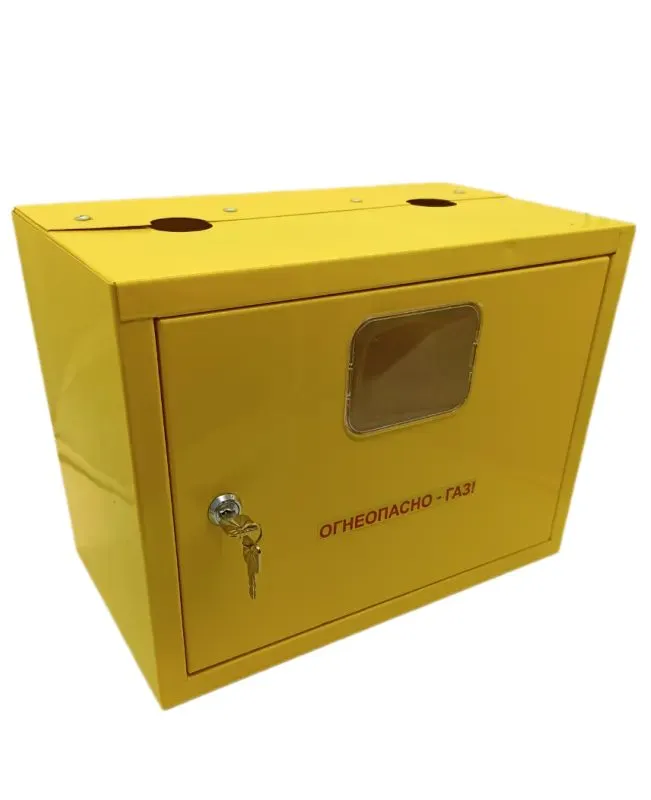

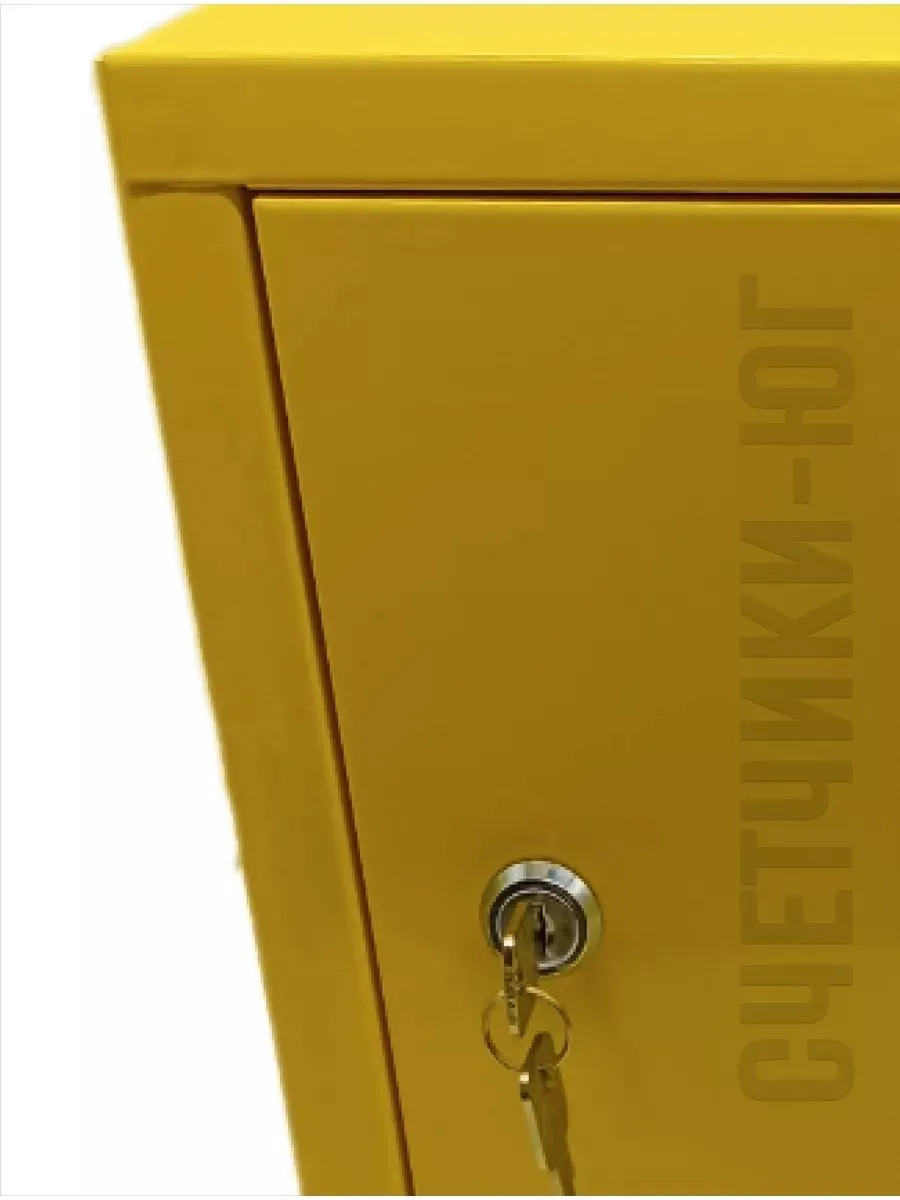

3замок с ключом

ШС 200 с дверью

Дверца запирается на ключ — защита от посторонних по п. В.6 СП 402 — 1 400 ₽.

Фото — наша студийная съёмка шкафов для карточек на маркетплейсах.

Изготовление шкафа под ТЗ

Если узел нестандартный — счётчик вместе с регулятором, межосевое не из ряда 110/200/250 мм или нужен свой размер ниши — шкаф можно изготовить по техническому заданию или чертежу заказчика. Размеры, вводы труб, дверца и окно задаются в ТЗ; что прислать — в чек-листе ниже.

Пример, не типовое условие. В нашем КП 2026 г. на единичный шкаф: сталь 1,0 мм, порошковая окраска RAL 1018, изготовление до 13 рабочих дней после согласования эскиза. Срок, толщину металла и цену по вашему ТЗ называем в КП.

Цены на шкафы для газовых счётчиков

Сколько стоят дверь и задняя стенка: цены попарно

Опт и документы

Кнопка «Запросить КП с НДС» ведёт в карточку ШС 110 с дверью — там форма «Получить КП по этому товару»; в заявке перечислите все типоразмеры. Оптовые цены публично не показываем: условия индивидуальные и приходят в КП.

Путь заказа оптовика

Пакет документов

Монтаж на фасаде: высота, зазор, навес

фасадуровень земли

навес

1,1–1,6 м до счётчика · п. В.3

2–5 см · п. В.4

п. В.6 — снаружи счётчик ставят под навесом, в шкафу или другой конструкции, защищающей от внешних воздействий и посторонних.

п. В.3 — высота установки счётчика от 1,1 до 1,6 м от уровня пола или земли.

п. В.4 — зазор 2–5 см между счётчиком и конструкцией здания или опоры.

п. В.2 — перед счётчиком ставят фильтр.

Схема — по СП 402.1325800.2018, прил. В; фото шкафа — карточка ШС 110 с дверью. Размерные линии — пояснение, не масштаб.

• Шкаф по межосевому снимается и ставится без переделки газопровода только тогда, когда отверстия совпадают со штуцерами — сверяйте межосевое до заказа.
• Шкаф без задней стенки удобен при замене на действующем узле: счётчик остаётся на месте (по описанию модели ШС-2.0).
• Фильтр перед счётчиком (п. В.2) — про газовые фильтры есть наша статья о фильтре ФГС.
• Направление потока и «правый/левый» счётчик — в статье «Правый или левый счётчик».

Частые ошибки при заказе

• Выбор по G, а не по миллиметрам. G4 бывает 110 мм (ВК-G4 V1.2) и 250 мм (ВК G4T V2.0) — шкаф «под G4» на 110 мм на второй не встанет.
• «ШС-10» — это не 10 мм. ШС-10 — шкаф под счётчик G10, межосевое у него 250 мм.
• «Ящик под газ» — часто шкаф для баллона. Это другой товар: шкаф для газового баллона 50 л, 3 800 ₽.
• Нестандартное межосевое. В каталоге есть счётчики с межосевым 130, 176, 190 мм (Гранд) и 206 мм (СГВ-М с боковым подключением), а шкафов с таким межосевым в описании в нашем разделе нет — такой узел подбираем по габаритам или делаем шкаф под ТЗ.
• Шкаф без двери там, где к узлу есть доступ посторонних. Вывод из п. В.6: если нужна защита от посторонних, берите исполнение с дверью и замком.

Что прислать для КП
