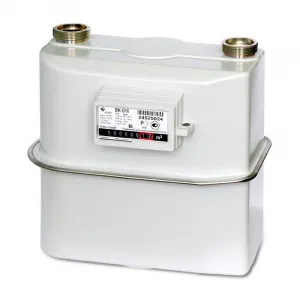

Счетчик газа ВК G 16 T

Диаметр:
32 мм
Рабочий расход:
G16
Импульсный выход:
Нет
Наличие термокорректора:
С термокорректором
Направление потока газа:
Слева направо
Изготовитель: ELSTER Handel GmbH (Германия)

Счетчик газа BK G 16 Т предназначен для измерения количества природного газа по ГОСТ 5542-87 или паров сжиженного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых и производственных целях. Основная область применения счетчиков - жилищно-коммунальное хозяйство.

Измеряемая среда: природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы. Область применения: в коммунальном, бытовом хозяйстве и на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.

Принцип работы: Счётчики состоят из герметичного корпуса, с встроенным измерительным механизмом и отсчётчного устройства.

Принцип работы диафрагменного счётчика газа основан на отборе энергии поступающего газа. При перемещении диафрагм происходит поочерёдное вытеснение газа из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное, которое через муфту передаётся отсчётному устройству.

Для корректировки влияния температуры газа на показания отсчётного устройства в конструкцию счётчиков введено устройство с биметаллической температурной компенсацией. Биметаллическая компенсация при температурах газа отличных от нормальной температуры по ГОСТ 2939-63, изменяет объём измерительных камер и тем самым, осуществляет приведение объёма потребляемого газа к стандартным условиям.

Отличительные особенности: счётчик газа построен по классической, хорошо зарекомендовавшей себя, надёжной схеме. Отличительной особенностью счётчика является наличие в конструкции специального золотникового распределителя шиберного типа. Небольшие по размерам золотники, тонкие перегородки распределителя газа позволяют получить высокую точность измерения и обеспечивают низкую чувствительность счётчика к загрязнениям измеряемой среды. В счётчике установлены подвижные диафрагмы, изготовленные из высококачественного синтетического материала, позволяющего сохранять диафрагмам форму и целостность. Счётчик оснащён устройством, препятствующем обратному ходу счётного механизма.

В конструкции счётчика газа применены самые современные и высококачественные материалы и покрытия, позволяющие обеспечить весьма малую потерю давления, низкий уровень шума при работе, минимальный износ подвижных деталей, высокую коррозионную стойкость металлических деталей.

Именно наличие оригинальная конструкция золотников и распределителя шиберного типа, высококачественные диафрагмы, сохраняющие свою форму в течение всего периода эксплуатации, детали и узлы счетчика, изготовленные с высокой степенью точности, позволяют обеспечить стабильную работу самого прибора, низкую потерю давления и его высокую чувствительность.

Счётчик газа не требует технического обслуживания, надёжен и предназначен для длительного срока эксплуатации.

Для дистанционной передачи информации к счётчику газа может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.

Выпускается в двух исполнениях с межосевым растоянием 280 мм и 250 мм.

Гарантии изготовителя: изготовитель гарантирует соответствие счетчика газа BK-G16 Т требованиям технических условий при соблюдении потребителем условий транспортирования, хранения и монтажа. Гарантийный срок устанавливается 12 месяцев со дня ввода в эксплуатацию.
