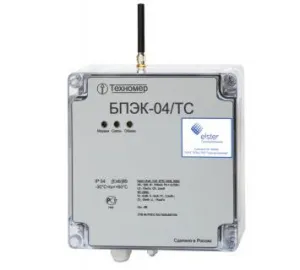

Блок питания БПЭК-04\ТС

Назначение
Автономный коммуникационный модуль БПЭК-04/ТС предназначен для передачи данных с температурного корректора ТС220, расположенного во взрывоопасной зоне на диспетчерский пункт через GSM/GPRS сеть 1800/900 МГц.

Область применения
Системы дистанционного сбора информации с узлов учета газа.

Для сбора данных с небольшого количества ТС220 по GSM каналу на компьютере владельца узла учета устанавливается программный комплекс «СОДЭК® Стандарт™» версия не ниже 6.х.

Сбор данных по GPRS каналу применяется при необходимости работы с большим количеством корректоров ТС220 и требует применения программно-технического комплекса «СОДЭК® Экстра™».

Состав
В состав модуля БПЭК-04/ТС входят встроенные элементы питания, что позволяет устанавливать его в местах, где комплексы учёта газа дистанционно удалены не только от линий телефонной связи, но и от сетей электропитания. В данном случае становится невозможным подключение коммуникационного оборудования, которое требует дополнительного питания.

Принцип работы
БПЭК-04/ТС подключается к температурному корректору ТС220, после чего в корректоре настраивается временной интервал сеанса связи, в пределах которого будет происходить считывание данных. За пределами установленного временного интервала передача данных невозможна. В том случае, если передача данных была инициирована в пределах временного интервала, то она продолжается независимо от его завершения.

Нагрузка на элементы питания происходит только в пределах данного интервала, таким образом, срок автономной работы БПЭК-04/ТС без замены элементов питания может составлять до 5 лет и зависит от количества используемых элементов питания и длительности установленного интервала сеанса связи.

Технические характеристики
Маркировка взрывозащиты: [Ex ib] IIB
Габаритные размеры (с кабельными вводами), мм: 190×160×60
Материал корпуса: Пластик
Вес не более 1,5 кг.
Автономное питание: 2 литиевых элементов питания.
Данные с температурного корректора ТС220 передаются по GSM либо GPRS каналу.
Условия эксплуатации блока питания:

Диапазон рабочих температур: от −30 до +60°С.
Относительная влажность воздуха: до 98 % при +35 °С и более низких температурах без конденсации влаги.
Класс защиты: IP 54
Максимальная длинна соединительного кабеля между ТС220 и БПЭК-04/ТС (кабель БПЭК-04/ТС): 50 м.
