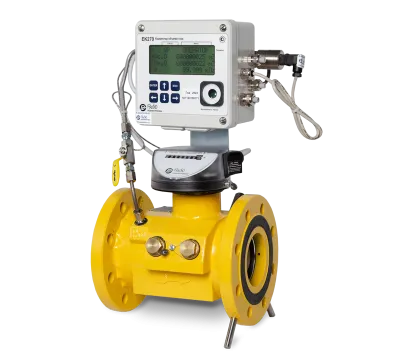

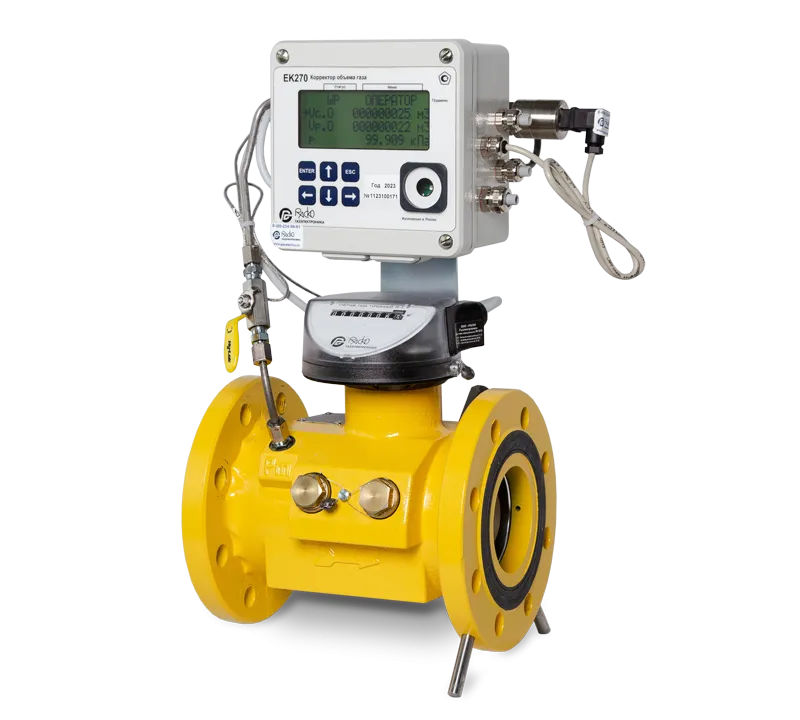

ЕК270 дополнительное оборудование ППД

Характеристики ЕК270 дополнительное оборудование ППД

Назначение

Корректор объема газа ЕК270 предназначен для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям (давление газа: 760 мм. рт.ст., температура газа: +20 °С) путем вычисления коэффициента сжимаемости газа и коэффициента коррекции с использованием измеренных значений давления, температуры газа и введенных параметров газа.

Отличительные особенности

В корректоре ЕК270 с версией ПО 1.ХХ коэффициент сжимаемости рассчитывается по алгоритму в соответствии с ГОСТ 30319.2–2015 или вводится в качестве условно-постоянной величины. В корректоре ЕК270 с версией ПО 2.ХХ коэффициент сжимаемости рассчитывается по алгоритмам в соответствии с ГОСТ 30319.2–2015, ГОСТ 30319.3–2015 и ГОСТ Р 70927–2023 (при температуре газа ниже минус 23,15 °С) или вводится в качестве условно-постоянной величины. Для корректоров с версией ПО 2.ХХ диапазон измерений температуры определяется при заказе.

Дополнительно корректор ЕК270 комплектуется преобразователем перепада давления для измерения перепада давления на счетчике газа и преобразователем температуры окружающей среды.

Для более точного определения мгновенного значения расхода газа, дополнительно к низкочастотным, к корректору ЕК270 могут быть подключены среднечастотные и высокочастотные датчики импульсов (R300, A1K исполнения «А» и «Б»).

Корректор объема газа ЕК270 может поставляться отдельно или в составе измерительного комплекса СГ-ЭК на базе счетчиков газа РГ-Р и РГ-Т.

С помощью коммуникационного модуля МТЭК-02 может быть организована система дистанционного сбора данных. Для этого используется программный комплекс «СОДЭК Стандарт», предназначенный для сбора данных с небольшого количества ЕК270 в интерактивном режиме при непосредственном подключении или дистанционно.

Встроенный GPRS-модем

Корректор ЕК270 опционально может включать в себя встроенный GPRS-модем, предназначенный для передачи текущих и архивных данных на диспетчерский пункт поставщика газа по протоколу TCP/IP.

Питание ЕК270 со встроенным модемом осуществляется от 4-х встроенных элементов питания. Возможно подключение внешнего источника питания.

Корректор комплектуется внешней выносной антенной.

Основные характеристики

• Корпус: алюминиевый сплав, промышленное исполнение.
• Размеры: высота 200 мм, ширина 200 мм, глубина 102 мм.
• Вес: не более 2,8 кг.
• Класс защиты: IP 65.
• Температура окружающей среды: −40 до +60 °С.
• Питание: 2 литиевых элемента питания со сроком службы при стандартном режиме эксплуатации более 5 лет, который может быть увеличен с помощью установки двух дополнительных элементов питания. Элементы питания могут быть заменены без нарушения калибровочной пломбы. Может быть подключено внешнее питание.

• Клавиатура: 6-кнопочная плёночная клавиатура.
• Дисплей: 4-строчный 20-символьный дисплей.
• Калибровочный замок: находится внутри корректора, пломбируется навесной пломбой.
• Цифровые входы:
• 2 цифровых входа для подключения НЧ, СЧ и ВЧ датчиков;
• 1 цифровой вход для подключения сигнальных сообщений (например, статусные состояния, синхронизация времени и т.д.)
• Преобразователь давления газа: встроенный в корпус корректора или выносной до 100 м (штуцер М12´ 0,5). Диапазоны давлений от 0,8 до 100 бар (от 0,08 до 10 МПа).
• Преобразователь перепада давления на счетчике: внешний преобразователь, устанавливается на корпус корректора вместе с вентильным блоком. Допустимые верхниие пределы измерения преобразователя перепада давления: 1,6 кПа; 2,5 кПа; 4 кПа; 6,3 кПа; 10 кПа; 16 кПа; 25 кПа; 40 кПа.
• Преобразователь температуры газа в трубопроводе: тип Pt500 (500П), длина 50 мм, диаметр 4 мм, длина кабеля 1 м (стандартно).
• Диапазон измеряемой температуры газа:
• от −23 до +60 °С (версия ПО 1.ХХ);

• от −30 (−40) до +60 °С (версия ПО 2.ХХ).

• Преобразователь температуры окружающей среды: Типа Pt500 (500П). Устанавливается в корпусе корректора или снаружи по требованию заказчика.
• Относительная погрешность измерения давления: 0,35%.
• Относительная погрешность измерения температуры: 0,1%.
• Основная приведенная погрешность измерения перепада давления: 0,1%.
• Дополнительная температурная погрешность измерения перепада давления: 0,1% на каждые 10 °С.
• Относительная погрешность вычисления стандартного объема газа, с учетом погрешностей измерения давления, температуры и вычисления коэффициента коррекции: 0,37%.

• Коэффициент сжимаемости:
• в ЕК270 с версией ПО 1.ХХ коэффициент сжимаемости рассчитывается по алгоритму в соответствии с ГОСТ 30319.2–2015 или вводится в качестве условно-постоянной величины;
• в ЕК270 с версией ПО 2.ХХ коэффициент сжимаемости рассчитывается по алгоритмам в соответствии с ГОСТ 30319.2–2015, ГОСТ 30319.3–2015, ГОСТ Р 70927–2023 (при температуре газа ниже минус 23,15 °С) или вводится в качестве условно-постоянной величины.
• Сигнальный выход: 2 цифровых выхода, программируемых для
  • вывода импульсов (счётчики объёма);
  • вывод сообщений тревога/предупреждение.
• Интерфейсы:
• оптический интерфейс в соответствие с IEC 61107;
• внутренний программно переключаемый интерфейс RS232/RS485 для стационарного подключения.

Выполняемые функции

• Измерение значений давления и температуры газа, рабочего объема со счетчиков газа.
• Вычисление коэффициента сжимаемости газа и коэффициента коррекции в соответствие с ГОСТ 30319.2-2015, ГОСТ 30319.3–2015, ГОСТ Р 70927–2023.

• Вычисление приведённого к стандартным условиям расхода и объёма газа.
• Измерение значения перепада давления на счетчике (опционально, при подключении внешнего преобразователя перепада давления).
• Измерение значения температуры окружающей среды (опционально, при подключении второго преобразователя температуры).
• Измерение мгновенного расхода газа (опционально, при подключении ВЧ или СЧ датчиков в составе комплексов СГ-ЭК).
• Работа по подстановочным значениям давления и/или температуры газа при нарушении установленных пределов тревоги.
• Работа по подстановочному значению рабочего расхода газа при нарушении установленных пределов Qmin или Qmax для подключенного счетчика газа.

• Формирование архива по рабочему и стандартному объему, давлению, температуре газа, коэффициенту сжимаемости и коэффициенту коррекции до 12 месяцев при измерительном периоде 60 минут. При измерении значений перепада давления на счетчике и температуры окружающей среды архив дополняется этими значениями.
• Формирование суточного архива за последние 5 лет.
• Отображение на большом дисплее (4 строки по 20 символов) текущих измеряемых и рассчитываемых параметров, настроек и данных архива.
• Формирование журнала событий (событие, вызвавшее запись в журнал, время, дата). Максимальное число записей в журнале событий — 2000.
• Формирование журнала изменений (изменение параметров газа, подстановочных значений и т.д., дата, время). Максимальное число записей — 500.
• Интеграция в системы сбора с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) по протоколам ГОСТ Р МЭК 611007 и Modbus.
• Изменение параметров газа на месте по оптическому интерфейсу или дистанционно.
• Установка во взрывоопасной зоне, маркировка взрывозащиты: 1Ex ib IIB T4 Gb X.
• Автономная работа от 2 встроенных элементов питания в течение 5 лет. При установке 2 дополнительных элементов питания срок автономной работы увеличивается. Замена элементов питания без потери данных.
• Поверка корректора ЕК270 проводится комплектно со всеми преобразователями 1 раз в 5 лет.
