Термоманометры и биметаллические термометры: виды, гильзы, диапазоны, поверка манометров и термометров (сроки, периодичность)
Термоманометр МД04 или биметаллический термометр БТ-1: осевой или радиальный, Ø63, 80 или 100, какую шкалу брать, как подобрать длину штока под трубу и зачем гильза. Межповерочный интервал 2 года по описаниям типа, сроки поверки манометров на котлах по ФНП с номерами пунктов, таблица аналогов Росма, цены от 464 ₽ и порядок заказа с НДС и УПД.
Короткий ответ. Термоманометр ставят там, где в одной точке нужны и давление, и температура — на котле, бойлере, в группе безопасности, на подаче ИТП: МД04-63 (Ø63, от 1 025 ₽) и МД04-80 (Ø80, от 1 123 ₽), штуцер G1/4 с переходником на G1/2 в комплекте, осевой или радиальный. Биметаллический термометр — там, где нужна только температура: БТ-1-63 (от 670 ₽), БТ-1-80 (от 804 ₽), БТ-1-100 (от 862 ₽) с погружной частью L = 40…100 мм и резьбой G1/2, в жидкость — только через гильзу (гильза ГТ-Н L100 — 899 ₽). Нельзя врезаться — накладной БТ-1-63 — 464 ₽. Агрессивная среда — коррозионностойкий БТ-3-100 — 1 722 ₽. У термометра погрешность нормирована не на всей шкале: у шкалы 0…120 °C — на +20…+100 °C (описание типа 82125-21, табл. 1), поэтому для контуров холоднее +20 °C берут шкалу −40…60 °C.
Поверка. Межповерочный интервал и для термометров БТ, и для термоманометров МД04 — 2 года: так записано в описаниях типа 82125-21 и 73683-18 и в Федеральном информационном фонде (ФГИС «Аршин»). До ввода в эксплуатацию прибор проходит первичную поверку (ФЗ-102, ст. 13, ч. 1), межповерочный интервал считается с даты поверки (приказ Минпромторга № 2510, п. 4). На котлах, сосудах и трубопроводах под надзором манометры поверяют не реже одного раза в 12 месяцев, если иные сроки не установлены документацией на манометр (ФНП, приказ Ростехнадзора № 536, п. 305, 344, 375). Ниже — таблицы моделей и цен, правило длины штока, узел с гильзой, таблица аналогов Росма, сроки поверки с пунктами и порядок заказа для организаций.
Термоманометр или термометр: что ставить
Термоманометр — прибор «два в одном»: трубчатая пружина измеряет давление, биметаллическая пружина в штоке — температуру; на циферблате две шкалы. Биметаллический термометр — только температура: две сваренные пластины с разным расширением изгибаются при нагреве, и стрелка поворачивается (описание типа 82125-21, лист 1). Разница для проектировщика — число врезок: термоманометр занимает одно отборное устройство вместо двух.
Термоманометр ЭКОМЕРА МД04
- Ø63 и Ø80; давление 0…0,6 / 1 / 1,6 МПа (6 / 10 / 16 бар); температура 0…120 или 0…160 °C;
- класс точности 2,5 по давлению (на циферблате «Кл.2,5»); канал температуры — показывающий, в описании типа не нормирован;
- штуцер G1/4 и переходник на G1/2 в комплекте; осевой (шток сзади) или радиальный (снизу); у Ø80 есть погружная часть L = 40 / 60 мм;
- в комплекте паспорт; IP43 по паспорту; МПИ 2 года.
Термометр ЭКОМЕРА БТ-1 / БТ-3
- Ø63, 80, 100; шкалы −40…60, 0…120, 0…160, 0…200 °C; у БТ-3 — до 0…300 °C;
- класс 1,5 или 2,5 по исполнению (паспорт п. 2.1): на циферблатах Ø63 — «2,5», Ø80 и Ø100 — «1,5»;
- погружная часть L = 40 / 60 / 80 / 100 мм, резьба G1/2 (М20×1,5 — по заказу); осевой, радиальный, накладной;
- для жидких сред обязательна защитная гильза (паспорт п. 4.3); МПИ 2 года; наработка 60 000 ч, срок службы не менее 8 лет.

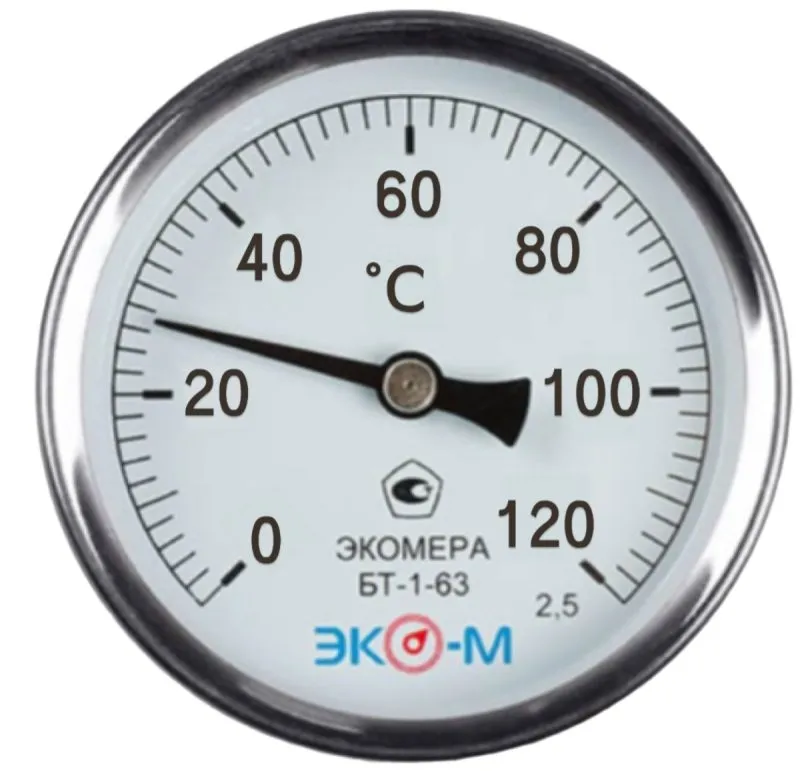

Фото — студийные фото завода ЭКОМЕРА: МД04-63 осевой и БТ-1-63 0…120 °C L=40. Характеристики — описания типа 73683-18 и 82125-21, паспорта завода.
Дерево выбора: что измеряем и где стоит прибор
Термоманометр МД04
одна врезка вместо двух; шкала давления по рабочему давлению (0,6 / 1 / 1,6 МПа), температура 0…120 или 0…160 °C
БТ-1 + гильза
термометр по Ø и шкале, длина штока под трубу, гильза из нержавеющей стали L100 — замена прибора без слива системы

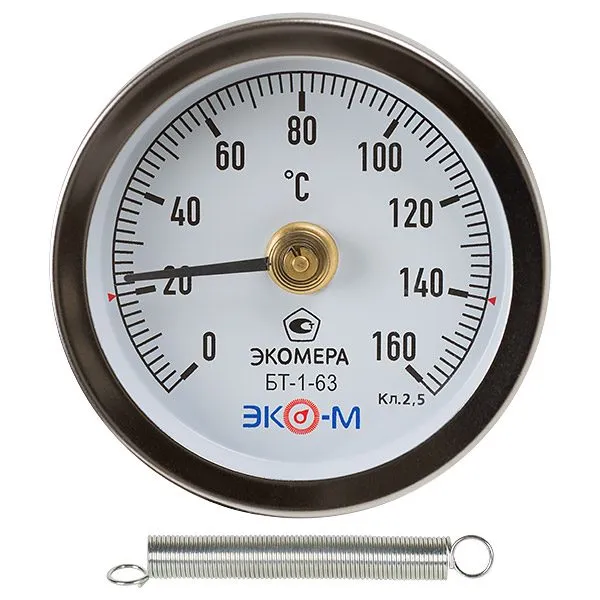

Накладной БТ-1-63
крепится пружиной на трубу, без отборного устройства; шкалы 0…120 и 0…160 °C — самая дешёвая позиция раздела
Коррозионностойкий БТ-3-100 (корпус и шток — нержавеющая сталь, по описанию типа погрешность ±1,0 / 1,5 / 2,5 %) — для агрессивных сред и нержавеющих контуров, все пять шкал — 1 722 ₽.

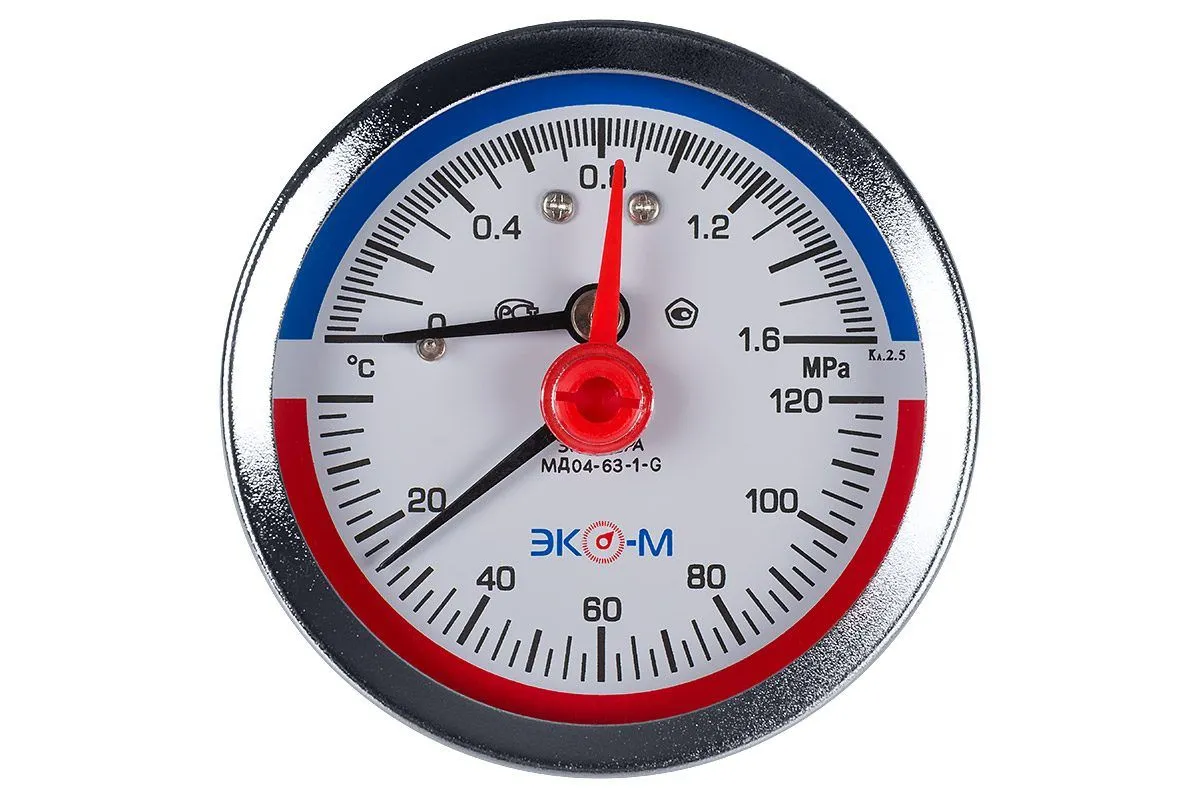

Читаем циферблат: что проверяет инспектор при приёмке
12345- 1 · Шкала давления — 0…1,6 МПа (синяя дуга). По ФНП при рабочем давлении стрелка должна быть во второй трети шкалы (котлы — п. 267, сосуды — п. 339, трубопроводы — п. 372), поэтому под 10 бар берут 0…1,6 МПа, под котёл до 3 бар — 0…0,6 МПа.
- 2 · Шкала температуры — 0…120 °C (красная дуга); исполнение 0…160 °C — для высокотемпературных контуров.
- 3 · Класс точности «Кл.2,5» — по давлению. ФНП: при рабочем давлении не более 2,5 МПа — класс не ниже 2,5, более 2,5 МПа — не ниже 1,5 (котлы — п. 270, сосуды — п. 338, трубопроводы — п. 372). МД04 рассчитан до 1,6 МПа, так что «Кл.2,5» достаточно.
- 4 · Знак утверждения типа — прибор внесён в Госреестр средств измерений (запись 73683-18); заводской номер и знак поверки — на циферблате и стекле (описание типа, лист 1–2).
- 5 · Маркировка «МД04-63-1-G» — модель, Ø63, предел по давлению, резьба G: по ней сверяют прибор с КП и паспортом.
Фото — студийное фото завода ЭКОМЕРА, карточка МД04-63 0…1,6 МПа 0…120 °C осевой. Позиции пинов — пояснение, не масштаб.

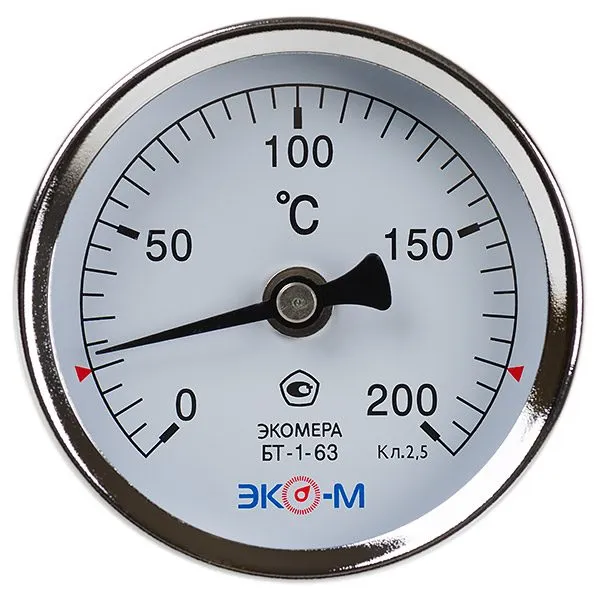

Треугольные метки на термометре: где шкала «измеряет», а где только «показывает»
1234- 1 и 2 · Красные треугольники — границы диапазона измерений: у шкалы 0…200 °C это +20…+180 °C, у 0…160 °C — +20…+140, у 0…120 °C — +20…+100 (описание типа 82125-21, табл. 1). Между метками погрешность нормирована, за ними прибор только показывает. Рабочую температуру держат внутри меток, лучше во второй–третьей четверти шкалы.
- 3 · «Кл.2,5» — приведённая погрешность ±2,5 % от диапазона; у Ø80 и Ø100 на циферблатах «1,5». Не «±2,5 °C»: класс считается от диапазона шкалы.
- 4 · Знак утверждения типа — запись в Госреестре 82125-21; заводской номер — на циферблате, знак поверки — на стекле или корпусе (описание типа, лист 1).
Фото — студийное фото завода ЭКОМЕРА, термометр БТ-1-63 0…200 °C (карточка L=40 — 670 ₽).
Осевой, радиальный или накладной; Ø63, 80 или 100
Осевой (в запросах — «аксиальный», «тыльный») — шток уходит назад, перпендикулярно циферблату: прибор смотрит на вас с трубы, идущей от стены, удобен в щите и группе безопасности. Радиальный — шток снизу, в плоскости циферблата: прибор читается сбоку от вертикальной трубы. Накладной — без штока, крепится пружиной на трубу. Выбор только по удобству чтения и месту врезки: метрология одинаковая.
Осевое присоединение
Термоманометры МД04 и термометры БТ-1 в осевом исполнении — основная часть раздела и самые продаваемые позиции: МД04-63 0…1,6 МПа, БТ-1-63 0…120 °C L=60, БТ-1-100 0…200 °C L=100.

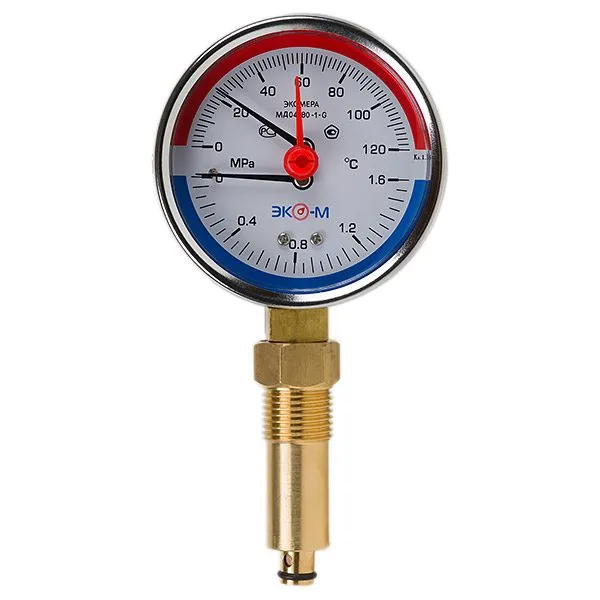

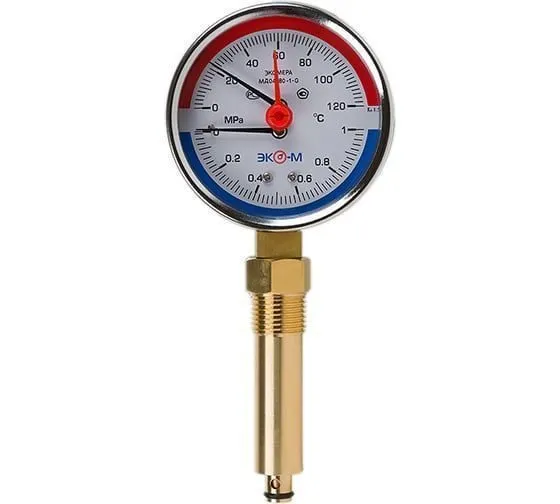

Радиальное присоединение
Термоманометр МД04-80 радиальный — 1 123 ₽; с погружной частью L=40 — 1 947 ₽, L=60 — 2 050 ₽. Термометры: БТ-1-63 0…120 L=40 радиальный — 1 133 ₽, БТ-1-100 0…120 L=60 радиальный — 1 628 ₽. По описанию типа радиальная конструкция термометра — модификация БТ-2, на сайте она в названии «БТ-1 … радиальный».
Фото — студийные фото завода ЭКОМЕРА: МД04-63 осевой и МД04-80 радиальный с латунной погружной частью. Фото радиальных термометров на сайте мелкие, поэтому радиальное присоединение показано на термоманометре — шток у БТ расположен так же.
Три диаметра корпуса — один масштаб

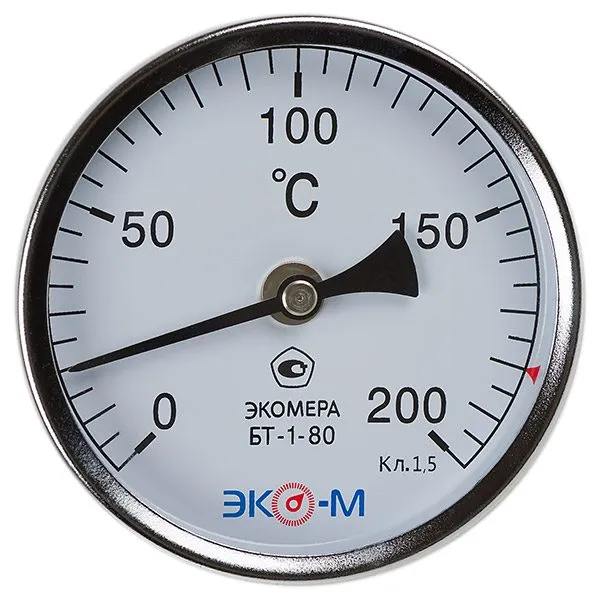

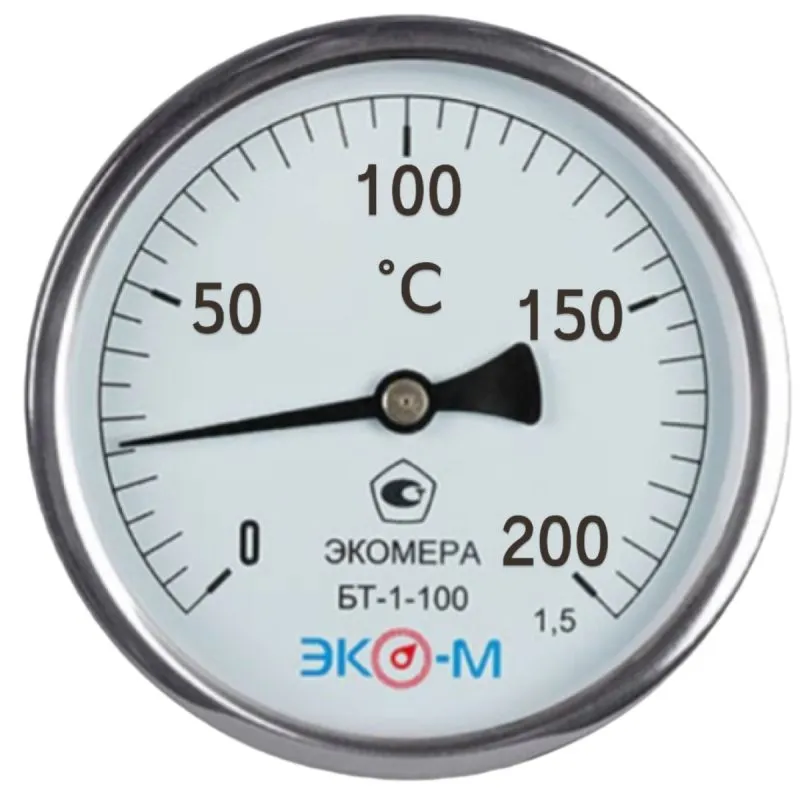

Фото — карточки нашего каталога и студийные фото завода (5021, БТ-1-80 0…200, 13042). Класс точности — по циферблатам на фото; паспорт п. 2.1: 1,5 или 2,5 по исполнению.
Таблица: наши модели — диаметр, шкалы, длина штока, присоединение, класс, МПИ, цена
| Модель | Ø, мм | Шкалы, °C (МПа) | L, мм | Присоединение | Класс | МПИ | Цена от |
|---|---|---|---|---|---|---|---|
| БТ-1-63 накладной | 63 | 0…120 / 0…160 | без штока, пружина на трубу | накладной | 2,5 | 2 года | от 464 ₽ |
| БТ-1-63 | 63 | −40…60 · 0…120 · 0…160 · 0…200 | 40 / 60 / 80 / 100 | осевой G1/2; радиальный — 0…120, L=40 / 60 | 2,5 | 2 года | от 670 ₽ |
| БТ-1-80 | 80 | 0…120 · 0…160 · 0…200 | 40 / 60 / 80 / 100 | осевой G1/2 | 1,5 | 2 года | от 804 ₽ |
| БТ-1-100 | 100 | −40…60 · 0…120 · 0…160 · 0…200 | 40 / 60 / 80 / 100 | осевой и радиальный G1/2 | 1,5 | 2 года | от 862 ₽ |
| БТ-3-100 коррозионностойкий | 100 | −30…70 · 0…120 · 0…160 · 0…200 · 0…300 | 100 | осевой G1/2; корпус и шток — нерж. | 1,0 / 1,5 / 2,5* | 2 года | 1 722 ₽ |
| МД04-63 термоманометр | 63 | 0…0,6 / 1 / 1,6 МПа × 0…120 / 0…160 °C | без погружной части | осевой / радиальный; G1/4 + переходник G1/2 | 2,5 по давлению | 2 года | 1 025 ₽ |
| МД04-80 термоманометр | 80 | те же | — · 40 · 60 | осевой / радиальный; G1/4 + переходник G1/2 | 2,5 по давлению | 2 года | от 1 123 ₽ |
| Гильза ГТ-Н L100 | — | — | 100 | наружная М20×1,5; под термометр G1/2 (ГТ-Н-M-G) или М20×1,5 (ГТ-Н-M-M) | нерж. сталь | — | 899 ₽ |
Шкалы и длины — по карточкам нашего каталога на 16.10.2026 (в описании типа 82125-21 ряд шире: L до 200 мм, шток Ø6…12 мм, 11 диапазонов). Класс точности — по циферблатам на фото карточек и завода; * — ряд погрешностей БТ-3 по описанию типа, на конкретном приборе смотреть циферблат. МПИ — по записям ФИФ 82125-21 и 73683-18 (проверено по API ФГИС «Аршин» 16.10.2026). Цены — розница сайта с НДС, каждая ведёт на карточку.
Какой диапазон брать: шкала ↔ применение
Правило одно для всех показывающих приборов: рабочая точка — внутри нормированного диапазона и не у края шкалы. Для манометров ФНП требуют стрелку во второй трети шкалы при рабочем давлении (котлы — п. 267, сосуды — п. 339, трубопроводы — п. 372); для термометров диапазон измерений уже диапазона показаний (описание типа 82125-21, табл. 1) — рабочую температуру держат между треугольными метками.
| Шкала | Нормированный диапазон измерений | Куда ставят (наша практика) | Карточки |
|---|---|---|---|
| 0…120 °C | +20…+100 °C | подача и обратка отопления, ГВС — самая частая шкала; рабочая температура должна быть не ниже +20 °C, для более холодной среды — шкала −40…60 °C | БТ-1-63 · БТ-1-80 · БТ-1-100 |
| 0…160 °C | +20…+140 °C | подача от котла и теплосети, высокотемпературные контуры | БТ-1-63 · БТ-1-80 · БТ-1-100 |
| 0…200 °C | +20…+180 °C | пар низкого давления, технологические линии | БТ-1-63 · БТ-1-80 · БТ-1-100 |
| −40…60 °C | −30…+50 °C | холодоснабжение, вентиляция, наружные трубопроводы, холодная вода | БТ-1-63 · БТ-1-100 |
| 0…0,6 МПа (6 бар) | рабочая точка во второй трети — 0,2…0,4 МПа | котёл и открытая система до 3 бар | МД04-63 · МД04-80 L=40 |
| 0…1 МПа (10 бар) | 0,33…0,67 МПа | закрытая система, ИТП — то, что берут монтажные организации | МД04-63 · МД04-80 |
| 0…1,6 МПа (16 бар) | 0,53…1,07 МПа | система на 10 бар с запасом, подача от сети | МД04-63 · МД04-80 |
Нормированные диапазоны термометров — описание типа 82125-21, табл. 1; «вторая треть» — ФНП-536, п. 267, 339, 372. Привязка к объектам — наша практика подбора, не требование завода.
Длина штока L, глубина погружения и гильза
Главная ошибка при заказе термометра — не та длина погружной части. Правило завода Росма (паспорт ТМТБ, п. 9): погрешность минимальна, когда конец гильзы погружён на 1/3…2/3 диаметра трубопровода: у Ду 100 это примерно 33…67 мм, у Ду 150 — 50…100 мм. Глубину считают от внутренней стенки трубы, а часть длины штока уходит на бобышку и стенку — поэтому L берут длиннее трети диаметра. У ЭКОМЕРА в паспорте правила глубины нет, поэтому длину мы подбираем так (наша практика, не норма):
| Диаметр трубы | Длина штока L | Примеры карточек |
|---|---|---|
| Ду 15…50 (коллектор, обвязка котла) | 40 или 60 мм | БТ-1-63 L=40 — 670 ₽ · БТ-1-63 L=60 — 742 ₽ · БТ-1-80 L=60 — 845 ₽ |
| Ду 80…150 (стояки, подача ИТП) | 80 или 100 мм | БТ-1-80 L=80 — 927 ₽ · БТ-1-100 L=100 — 1 103 ₽ · БТ-1-63 L=100 — 855 ₽ |
| Ду 200 и больше (магистрали) | 160 или 200 мм — такие длины есть в описании типа 82125-21, в нашем каталоге их нет | — |
| Термоманометр МД04-80 в бобышку или кран | 40 или 60 мм погружной части | L=40 осевой — 1 597 ₽ · L=60 осевой — 1 669 ₽ |

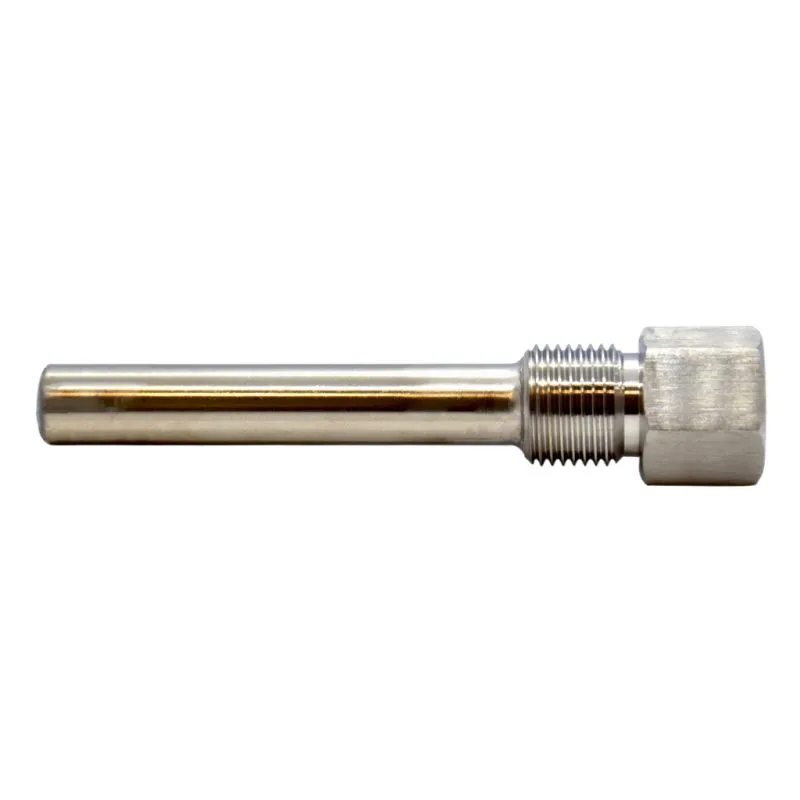

Что такое L — на фото гильзы
- L — длина погружаемой части: от торца до резьбы. У термометра БТ-1 L = 40 / 60 / 80 / 100 мм (шток Ø6…12 мм по описанию типа), у гильзы ГТ-Н — 100 мм.
- Гильза обязательна для жидких сред (паспорт БТ-1, п. 4.3): прибор меняют без слива системы, а давление держит гильза, а не шток. Заполнять гильзу жидкостью нельзя (тот же пункт).
- Давление. Паспорт БТ-1: не более 2,5 МПа с защитной гильзой (п. 2.4); для гильз по материалу — латунь не более 6 МПа, нержавеющая сталь не более 40 МПа (п. 4.4). Наши гильзы — из коррозионностойкой стали.
- Монтаж — только за шестигранник штуцера, не за корпус (паспорт п. 4.6); уплотнение — лента, прокладка или другой материал, совместимый со средой (п. 6.5).
Фото — карточка гильза ГТ-Н L100 М20×1,5–G1/2. Размерная линия — пояснение, не масштаб.
Узел установки: бобышка → гильза → термометр
На стальной трубе узел собирают из трёх позиций нашего каталога. Все три можно включить в одно КП с манометрами и кранами.

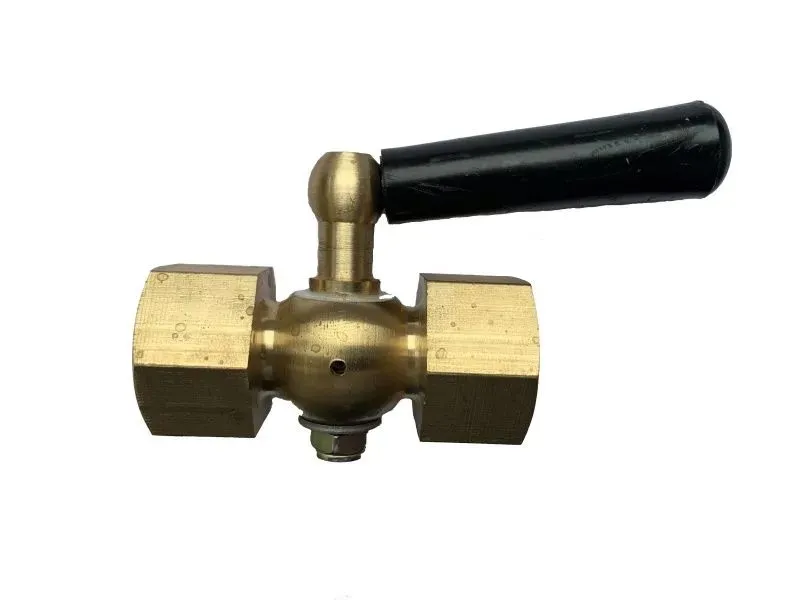

Узел термоманометра: кран → переходник → МД04

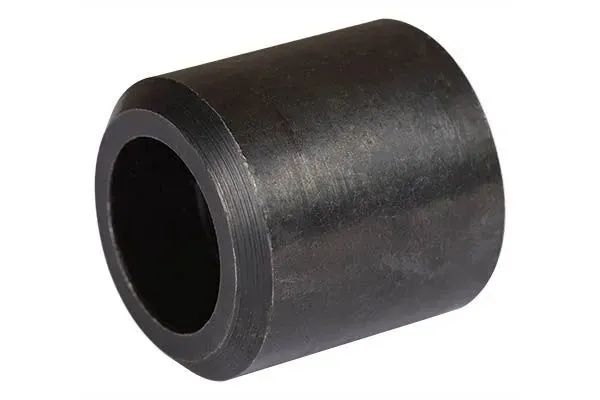

Фото — карточки нашего каталога: бобышка L=30, бобышка нерж., гильза, кран, переходник. Для стальных и латунных деталей узла цены в таблице — розница сайта с НДС.

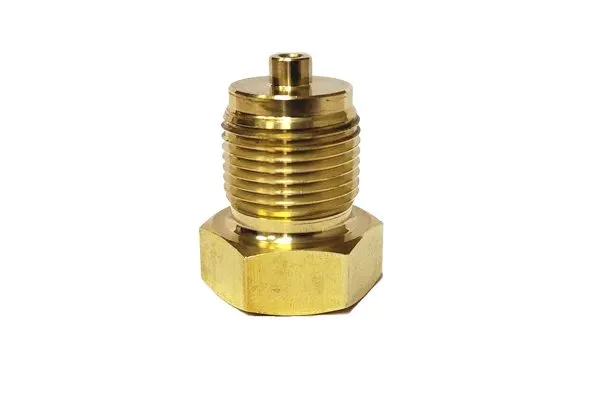

Резьба: «термоманометр 1/2» и штуцер G1/4
У термометров БТ-1 штуцер G1/2 (М20×1,5 — по заказу, паспорт п. 2.2). У термоманометров МД04 штуцер G1/4, а переходник на G1/2 — в комплекте (так в названии и комплектности каждой карточки раздела), поэтому на посадочное место 1/2" прибор встаёт без доработок. Если в узле бобышка с резьбой М20×1,5 — для термометра переходник G1/2F–М20×1,5M — 361 ₽, для термоманометра G1/4F–М20×1,5M — 320 ₽ из раздела манометров. Крутящий момент при монтаже по паспорту Росма ТМТБ (п. 9) для G1/2 и М20×1,5 — не более 20 Н·м; у ЭКОМЕРА цифры в паспорте нет — тянуть за шестигранник, без перетяга.
Цены: диаметр × длина штока
| Шкала | L=40 | L=60 | L=80 | L=100 |
|---|---|---|---|---|
| БТ-1-63 0…120 °C | 670 ₽ | 742 ₽ | 814 ₽ | 813 ₽ |
| БТ-1-63 0…160 °C | 670 ₽ | 742 ₽ | 814 ₽ | 855 ₽ |
| БТ-1-63 0…200 °C | 670 ₽ | 742 ₽ | — | 855 ₽ |
| БТ-1-80 0…120 °C | 804 ₽ | 845 ₽ | 927 ₽ | 1 010 ₽ |
| БТ-1-80 0…160 °C | 804 ₽ | 845 ₽ | 927 ₽ | 1 010 ₽ |
| БТ-1-100 0…120 °C | 862 ₽ | 905 ₽ | 994 ₽ | 1 103 ₽ |
| БТ-1-100 0…160 °C | 907 ₽ | 958 ₽ | 1 046 ₽ | 1 103 ₽ |
| БТ-1-100 0…200 °C | 907 ₽ | 958 ₽ | — | 1 103 ₽ |
| МД04-80 0…0,6 МПа 0…120 °C, осевой | 1 597 ₽ | 1 545 ₽ | — | — |
| МД04-80 0…0,6 МПа 0…120 °C, радиальный | 1 947 ₽ | 2 050 ₽ | — | — |
Осевые БТ-1; МД04-63 — одна цена 1 025 ₽ на все 16 шкал и исполнений; МД04-80 без погружной части — 1 123 ₽. Розница сайта с НДС на 16.10.2026; оптовые цены — в КП.
Сколько стоит радиальное исполнение: цены попарно
Если ищете Росма ТМТБ-31Р, ТМТБ-41, БТ-31.211, БТ-51.211: соответствие типоразмеров
Термоманометров ТМТБ и термометров БТ Росма в нашем каталоге нет. Ниже — сопоставление по диаметру корпуса, шкалам и присоединению, чтобы подобрать позицию ЭКОМЕРА под то же место. Это не заявление о полной идентичности: отличия перечислены в последней колонке по описаниям типа и паспортам обоих заводов.
| Ищут | У нас | Что совпадает | Чем отличается |
|---|---|---|---|
| ТМТБ-31Р / 31Т (Ø80, радиальный / осевой) | МД04-80 радиальный · МД04-80 осевой | Ø80, класс 2,5, шкалы 0…120 °C и 0…0,6 / 1 / 1,6 МПа; погружная часть L = 40 / 60 у МД04-80 против 46 / 64 / 100 у ТМТБ | у ТМТБ штуцер G1/2 (паспорт), давление до 2,5 МПа, температура до 0…150 °C (описание типа, табл. 2); у МД04 G1/4 + переходник G1/2, до 1,6 МПа, до 0…160 °C; МПИ у обоих 2 года |
| ТМТБ-41Р / 41Т (Ø100) | МД04-80 | класс 2,5, шкалы давления и температуры | у ЭКОМЕРА нет термоманометра Ø100 — ближайший Ø80 |
| БТ-31.211 (Ø63) | БТ-1-63 | Ø63, класс 2,5, G1/2 или М20×1,5, осевой; L 40…100 против 46…100 | у Росма IP54, шкалы до 450 °C, L до 1600 мм по описанию типа, МПИ 3 года; у ЭКОМЕРА IP43 по паспорту, до 200 °C, МПИ 2 года |
| БТ-41.211 (Ø80) | БТ-1-80 | Ø80, класс 1,5, G1/2, осевой | то же |
| БТ-51.211 (Ø100) | БТ-1-100 | Ø100, класс 1,5, G1/2, осевой и радиальный | то же; коррозионностойкая серия .220 ↔ БТ-3-100 |
| БТ-5 (поворотный элемент), ТБ, ТБП, ТБТ других заводов | — | — | поворотного термометра у ЭКОМЕРА нет; ТБ / ТБП / ТБТ — обозначения других изготовителей, подбираем по Ø, шкале, L и резьбе по той же таблице |
Данные Росма — описание типа 25913-08 (ред. 2025: табл. 2 — диапазоны и класс ТМТБ, табл. 12 — L не более 46 / 64 / 100 мм), описание типа 73393-18, паспорт ТМТБ (резьба G1/2, п. 9 — монтаж), сайт завода; данные ЭКОМЕРА — описания типа 82125-21 и 73683-18, паспорта. Поставку приборов Росма эта статья не предлагает.
Сроки и периодичность поверки манометров и термометров
Что говорит закон. Средства измерений в сфере государственного регулирования до ввода в эксплуатацию проходят первичную поверку, в процессе эксплуатации, в том числе после ремонта, — периодическую; владельцы обязаны своевременно представлять их на поверку (Федеральный закон от 26.06.2008 № 102-ФЗ, ст. 13, ч. 1). Поверку выполняют аккредитованные организации и ИП (ч. 2). Результаты поверки подтверждаются сведениями в Федеральном информационном фонде; знак поверки, свидетельство или запись в паспорте — по заявлению владельца (ч. 4).
Порядок поверки на 16.10.2026 — приказ Минпромторга России от 31.07.2020 № 2510 (по его п. 3 действует до 01.01.2027): межповерочный интервал считается с даты поверки — дня окончания работ по методике (п. 4); периодической поверке подлежит каждый экземпляр в эксплуатации через межповерочный интервал (п. 18); пломбы со знаком поверки ставят на узлы настройки там, где это предусмотрено конструкцией (п. 20); сведения о результатах передаются в фонд не позднее 40 рабочих дней с даты поверки (п. 21); знак поверки на прибор и (или) свидетельство о поверке — по заявлению владельца (п. 22). Знак поверки содержит условный шифр и две последние цифры года (приложение 2, п. 3).
Какой интервал. Межповерочный интервал задаёт описание типа конкретного прибора, а не «1 год для всех манометров» и не «2 года по ГОСТ 8.558» из чужих статей. У термометров ЭКОМЕРА БТ (82125-21) и манометров МД, включая термоманометр МД04 (73683-18), — 2 года. Для сравнения: Росма ТМТБ — 2 года (25913-08), Росма БТ — 3 года (73393-18).
Оборудование под избыточным давлением. Здесь действуют ФНП (приказ Ростехнадзора от 15.12.2020 № 536, на 16.10.2026 действуют до 01.01.2027): манометры на котлах поверяют не реже одного раза в 12 месяцев, если иные сроки не установлены документацией на конкретный тип манометра (п. 305); то же для сосудов (п. 344) и трубопроводов (п. 375). Как это правило применяется к прибору с МПИ 2 года по описанию типа, определяет производственная инструкция эксплуатирующей организации — сверьтесь с ней до заказа. К применению не допускают манометр без информации о поверке (пломба, клеймо или документ), с истёкшим сроком поверки, со стрелкой, которая при отключении не возвращается к нулю на величину больше половины допускаемой погрешности, с разбитым стеклом или повреждениями (п. 306, 343, 376). Для биметаллических термометров отдельной периодичности в ФНП нет — действует интервал по описанию типа. Правило «проверка контрольным манометром раз в 6 месяцев» было в старых ПБ 10-574-03; в ФНП-536 его нет.
Календарь поверки
Выпуск
Заводской номер на циферблате, паспорт в комплекте
Первичная поверка
до ввода в эксплуатацию (ФЗ-102, ст. 13, ч. 1); результат — сведения в ФГИС «Аршин»
МПИ 2 года
по описаниям типа 82125-21 и 73683-18; срок — с даты поверки (приказ 2510, п. 4)
Периодическая поверка или замена
у аккредитованной лаборатории по методике поверки типа — или замена прибора
Таблица: межповерочный интервал по описаниям типа
| Прибор | Госреестр СИ | Запись действует до | МПИ | Методика поверки |
|---|---|---|---|---|
| Термометры биметаллические ЭКОМЕРА БТ (БТ-1 … БТ-5) | 82125-21 | 07.07.2031 (продлено приказом Росстандарта № 893 от 12.05.2026) | 2 года | РТ-МП-206-442-2021 |
| Манометры и термоманометры ЭКОМЕРА МД (МД01, МД02, МД04, МД90, МД93) | 73683-18 | 29.12.2033 | 2 года | РТ-МП-50-443-2023 (в паспорте 2023 г. — МИ 2124-90) |
| Росма ТМТБ (для сравнения) | 25913-08 | 12.10.2028 | 2 года | МП 406121-2018 |
| Росма БТ .211 / .220 (для сравнения) | 73393-18 | 04.12.2028 | 3 года | МП 2411-0162-2018 |
Записи ФИФ проверены по открытому API ФГИС «Аршин» 16.10.2026; бумажные сертификаты ЭКОМЕРА с более ранними сроками (07.07.2026 и 29.12.2028) в блоке документов ниже — действительны записи фонда. У других типов манометров свой интервал — смотрите описание типа в карточке, раздел манометров.
Как проверить поверку: клеймо и запись в «Аршине»
- Знак поверки — на стекле или корпусе (описания типа, лист 1–2): условный шифр и две последние цифры года. Результаты поверки подтверждаются сведениями в Федеральном информационном фонде (ФЗ-102, ст. 13, ч. 4) — знак сверяют с записью в «Аршине».
- Запись в ФГИС «Аршин» — по заводскому номеру с циферблата: там дата поверки и срок действия; свидетельство о поверке — по заявлению владельца (приказ 2510, п. 22). Если для приёмки нужен бумажный документ о поверке, укажите это в запросе — состав документов по заказу уточняем в КП.
- Паспорт — раздел «Поверка»: у БТ-1 п. 10.2 (МПИ 2 года), у МД п. 10.
- Старые статьи о поверке счётчиков — поверка счётчиков воды и поверка и замена газового счётчика: порядок через аккредитованные организации тот же.
Опт и документы
Кнопка «Запросить КП с НДС» ведёт в карточку МД04-63 — там форма «Получить КП по этому товару»; в заявке перечислите все позиции: термометры, термоманометры, гильзы, бобышки, краны. Оптовые цены публично не показываем: условия индивидуальные и приходят в КП.
Путь заказа оптовика
Запрос
тип, Ø, шкала, L, присоединение, количество, реквизиты
КП с НДС
с расчётом доставки — в течение рабочего дня
Счёт и договор
с НДС 22 %
Отгрузка
«Деловыми Линиями» по России
УПД по ЭДО
закрывающие документы
Пакет документов
Документы завода
Что искать в каждом файле — в подписи. Описания типа и методики поверки — из Федерального информационного фонда (копии на all-pribors.ru и ekomera.ru побайтно совпадают), сертификаты и паспорта — с сайта завода ЭКОМЕРА и наших карточек.
Нормативная база термометров БТ по описанию типа: ТУ 4211-001-42847680-2019 (в паспорте — ТУ 4211-004-42847680-2019), ГОСТ Р 52931-2008 (группа N3), ГОСТ 8.558-2009 (поверочная схема). Канал давления МД04 — ГОСТ 2405-88 (классы точности п. 1.4; срок службы не менее 10 лет, п. 2.1.5.2). ГОСТ 28498-90 к биметаллическим термометрам не относится — это стандарт на жидкостные стеклянные термометры.
Частые ошибки при заказе
- Шкала «с запасом» в два раза. Рабочая точка уезжает в первую треть, а ФНП требуют вторую треть шкалы (п. 267, 339, 372), а у термометра — за треугольную метку, где погрешность не нормирована.
- Термометр без гильзы в жидкость. Паспорт БТ-1 п. 4.3: для жидких сред гильза обязательна; без неё прибор не заменить без слива, а давление держит шток Ø6…12 мм.
- Масло или вода в гильзе. Заполнять гильзу жидкостью нельзя (паспорт п. 4.3).
- Короткий шток на большой трубе. У Ду 150 треть диаметра — 50 мм: L=40 до неё не доходит даже без учёта бобышки и стенки. Для Ду 100 по правилу 1/3…2/3 нужна глубина 33…67 мм, на Ду 150 берите L=80 / 100 (БТ-1-100 L=100).
- Осевой вместо радиального. Осевой прибор на вертикальной трубе смотрит в стену; у трубы, идущей от стены, радиальный смотрит в пол. Решайте по тому, откуда читают.
- «Термоманометр на 1/2 не подойдёт — у него G1/4». Подойдёт: переходник на G1/2 в комплекте МД04.
- «Поверка раз в год, как у всех манометров». МПИ МД04 и БТ — 2 года по описаниям типа. Правило «не реже одного раза в 12 месяцев, если иные сроки не установлены документацией на манометр» — из ФНП для котлов, сосудов и трубопроводов под надзором (п. 305, 344, 375); на таком объекте сверяйтесь с его производственной инструкцией.
- Накладной БТ-1-63 на трубу с теплоизоляцией. Накладной прижимается пружиной к поверхности трубы, без контакта со средой; на изолированных и пластиковых трубах мы ставим погружной с гильзой (наша практика).
Что прислать для КП
- что измеряем: только температура (БТ-1 / БТ-3) или давление и температура (МД04) — по каждой точке;
- диаметр корпуса 63 / 80 / 100 и шкала: °C для термометра, МПа или бар и °C для термоманометра;
- присоединение осевое или радиальное, резьба G1/2 или М20×1,5;
- длина штока L или диаметр трубы Ду — подберём L сами;
- нужны ли гильзы, бобышки, трёхходовые краны, переходники — и сколько;
- количество по каждому типоразмеру;
- какие документы нужны для приёмки (например, по требованиям тендера) — состав уточним в КП;
- реквизиты организации (ИНН) — для счёта и договора с НДС; ЭДО: оператор и идентификатор;
- город или терминал «Деловых Линий» — для расчёта доставки.
Вопросы и ответы
Осевой, аксиальный или радиальный термометр — в чём разница и что выбрать?
Осевой и аксиальный — одно и то же: шток уходит назад, перпендикулярно циферблату, прибор удобен в щите, группе безопасности и на трубе, идущей от стены. У радиального шток снизу, в плоскости циферблата — его ставят на вертикальную трубу и читают сбоку. Метрология одинаковая, решает удобство чтения. Осевые дешевле: БТ-1-63 0…120 °C L=40 осевой — 670 ₽, радиальный — 1 133 ₽; у термоманометра МД04-63 цена одна — 1 025 ₽.
Подойдёт ли термоманометр МД04 на резьбу 1/2?
Да. У МД04 штуцер G1/4, а переходник на G1/2 входит в комплект каждой карточки раздела — прибор встаёт на посадочное место 1/2" без доработок. Под М20×1,5 нужен отдельный переходник из раздела манометров.
Нужна ли гильза, какую длину штока брать на трубу Ду 50 и можно ли залить в гильзу масло?
Для жидких сред гильза обязательна (паспорт БТ-1, п. 4.3): прибор меняют без слива, давление держит гильза — латунная до 6 МПа, из нержавеющей стали до 40 МПа (п. 4.4); наша гильза ГТ-Н L100 из коррозионностойкой стали — 899 ₽. Заполнять гильзу жидкостью нельзя (тот же п. 4.3). Длину подбирают по правилу погружения на 1/3…2/3 диаметра трубы (паспорт Росма ТМТБ, п. 9): на Ду 15…50 — L=40 или 60, на Ду 80…150 — L=80 или 100 (наша практика).
Как часто поверять манометры и термометры и где проверить поверку?
Интервал задаёт описание типа: у термометров ЭКОМЕРА БТ (82125-21) и у манометров и термоманометров МД (73683-18) — 2 года, срок считается с даты поверки (приказ Минпромторга № 2510, п. 4). На котлах, сосудах и трубопроводах под надзором ФНП (приказ Ростехнадзора № 536) требуют поверять манометры не реже одного раза в 12 месяцев, если иные сроки не установлены документацией на манометр (п. 305, 344, 375). Проверить поверку — по заводскому номеру с циферблата в ФГИС «Аршин»: результаты поверки подтверждаются сведениями в фонде (ФЗ-102, ст. 13, ч. 4), свидетельство о поверке выдают по заявлению владельца. Нормы — на 16.10.2026.
Ищу Росма ТМТБ-31Р или БТ-51.211 — что у вас есть вместо них?
Росма в каталоге нет. По типоразмеру и шкалам: ТМТБ-31Р (Ø80) — МД04-80 радиальный от 1 123 ₽; БТ-31.211 (Ø63) — БТ-1-63 от 670 ₽; БТ-41.211 (Ø80) — БТ-1-80 от 804 ₽; БТ-51.211 (Ø100) — БТ-1-100 от 862 ₽. Отличия честно: у ТМТБ штуцер G1/2 и пределы до 2,5 МПа, у МД04 — G1/4 с переходником и до 1,6 МПа; у Росма БТ IP54 и МПИ 3 года, у ЭКОМЕРА БТ IP43 по паспорту и МПИ 2 года.
Работаете с НДС и ЭДО? Какие документы на термометры и манометры даёте для приёмки?
Да. Счёт и договор с НДС 22 %, закрывающие документы — УПД, работаем по ЭДО. Паспорт завода — в комплекте прибора; описание типа и сертификат об утверждении типа (Госреестр 82125-21 и 73683-18) и отказное письмо ОС «ЦЕТРИМ» по манометрам ЭКОМЕРА — файлами в блоке «Документы завода» этой статьи. Состав документов по конкретному заказу, включая документы о поверке, уточняем в КП. Оптовая цена — по запросу: КП с НДС и расчётом доставки присылаем в течение рабочего дня кнопкой «Запросить КП с НДС» в карточке или через страницу «Запрос прайса для организаций».
Можно получить одно КП на комплект для ИТП — манометры, термометры, бобышки, краны — с доставкой в другой регион?
Да: термометры и термоманометры можно включить в одно КП с манометрами, бобышками, гильзами и трёхходовыми кранами. Доставка «Деловыми Линиями» по России с полным пакетом документов, стоимость считаем в КП — укажите город или терминал. Склад — в Ростове-на-Дону.
Комплект приборов для ИТП, котельной или объекта
Пришлите точки измерения, диаметры труб и количество — КП с НДС и расчётом доставки «Деловыми Линиями» придёт в течение рабочего дня. Счёт и договор с НДС 22 %, УПД по ЭДО, паспорта, сертификаты и декларации, свидетельства об утверждении типа.
Запросить КП с НДСЗапрос прайса для организацийВсе термометрыВсе термоманометрыСмотрите также
- Узел учёта газа для котельной и ГРП: состав по ГОСТ Р 8.740
- САКЗ-МК-2 и САКЗ-МК-3 для котельной
- Система контроля загазованности котельной: подбор СГК
- Как выбрать циркуляционный насос для отопления
- Теплосчётчик для квартиры и частного дома
- Поверка счётчиков воды: сроки и порядок
- Поверка и замена газового счётчика
Товары
-
Быстрый просмотр -
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
- Комментарии
