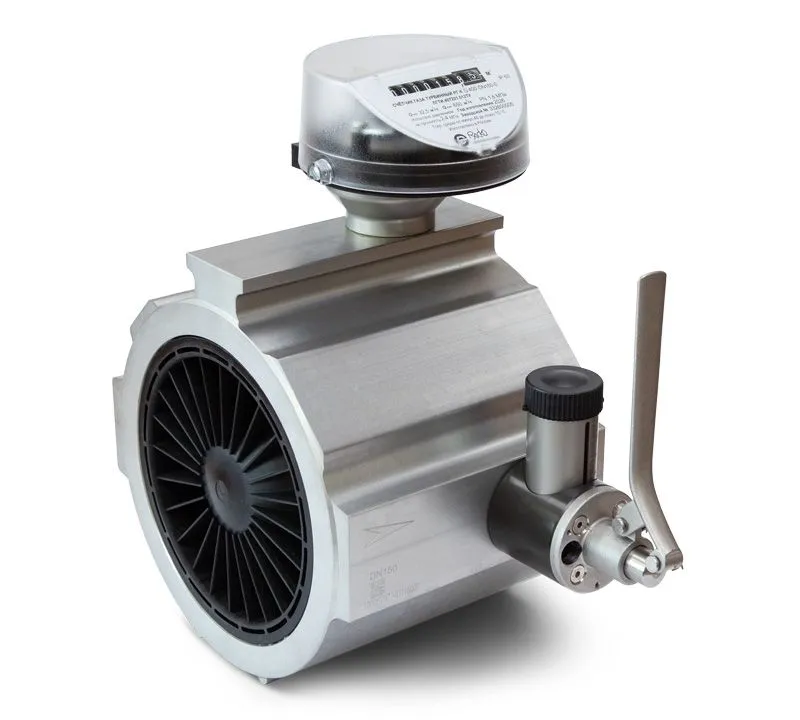

Счетчик газа турбинный РГ-К DN150
| Оптовая | ***** руб. |
| Крупный опт | ***** руб. |
| Оптовая | ***** руб. |
| Крупный опт | ***** руб. |
Характеристики Счетчик газа турбинный РГ-К DN150
| Модель | РГ-К Ду 150 мм |
| Условный проход DN | 150 мм |
| Qmax | 1600 м³/ч |
| Диапазон измерения | до 1:30 |
| Максимальное рабочее давление | 1,6 МПа |
| Описание по прайсу завода | РГ-К Ду 150 мм (Qmax=1600 м³/ч; Ду=150 мм (до 1:30)) |
| Производитель | ООО «РАСКО Газэлектроника», Арзамас |
Назначение
Турбинные счетчики газа РГ-К предназначены для технологического (внутрихозяйственного) учета объема плавно меняющегося потока природного газа, а также других неагрессивных газов, при использовании их в промышленных установках, магистральных трубопроводах, системах энергоснабжения.
Промо страница РГ-К
Технические характеристики
- Типоразмер счетчика от G10 до G1000.
- Расход от 16 до 1600 м3/ч.
- Условный диаметр — от DN25 до DN150.
- Рабочее давление — PN16
- Диапазон измерения — до 1:30
- Диапазон температур измеряемой среды от -30 °С до +60 °С
- Диапазон температур окружающей среды от -40 °С до +70 °С
- Степень защиты счетчика от внешних воздействий IP65 по ГОСТ 14254-2015
- Корпус счетчика изготовлен из анодированного высокопрочного алюминия
- Ручная смазка шарикоподшипников с помощью масляного насоса
- Не требует технического обслуживания благодаря постоянной смазке шарикоподшипников (опционально)
- Счетный механизм может вращаться на 355°
- Рекомендуемая длина прямого участок перед счетчиком 3DN, после счетчика 2DN
- Возможна горизонтальная и вертикальная установка
Поток измеряемого газа вращает турбинное колесо. Количество его оборотов пропорционально прошедшему объему газа, частота оборотов пропорциональна фактическому расходу газа. Вращение турбинного колеса передается через магнитную муфту и редуктор на счетный механизм.
Счетчик газа РГ-К отображает рабочий объем газа с помощью восьмиразрядного счетного механизма.
Пределы допускаемой относительной погрешности при измерении объема
| Исполнение | Диапазон объемного расхода | Пределы допускаемой относительной погрешности при измерении объема1), % |
|---|---|---|
| «О» | от Qmin до Qt от Qt до Qmax включ. | ±2,0 ±1,0 |
| «O1» | от Qmin до Qt от Qt до Qmax включ. | ±3,0 ±1,5 |
| «O2» | от Qmin до Qmax включ. | ±2,0 |
где
Qt – значение переходного объёмного расхода при рабочих условиях, которое соответствует 0,2Qmax
1) Пределы относительной погрешности при измерении объема нормированы во всём диапазоне рабочих условий счетчика.
Диапазоны рабочих расходов турбинных счетчиков газа РГ-К
| Типоразмер | DN, мм | Qmax, м3/ч | Диапазон рабочих расходов Qmin/Qmax | ||
|---|---|---|---|---|---|
| 1:30 | 1:20 | 1:10 | |||
| Qmin, м3/ч | |||||
| G10 | 25 | 16 | - | - | 2 (1:8) |
| G16 | 25 | 25 | - | - | 2,5 |
| G25 | 25 | 40 | - | - | 4 |
| G25 | 40 | 40 | - | - | 4 |
| G40 | 40 | 65 | - | - | 6,5 |
| G40 | 50 | 65 | - | 5 (1:13) | 6,5 |
| G65 | 50 | 100 | - | 8 (1:12,5) | 10 |
| G100 | 80 | 160 | - | 8 | 16 |
| G160 | 80 | 250 | 8 / 10* | 12,5 | 25 |
| G250 | 80 | 400 | - | 20 | 40 |
| G160 | 100 | 250 | - | 12,5 | 25 |
| G250 | 100 | 400 | 12,5 / 16* | 20 | 40 |
| G400 | 100 | 650 | 20 | 32,5 | 65 |
| G400 | 150 | 650 | - | 32,5 | 65 |
| G650 | 150 | 1000 | 35,5 | 50 | 100 |
| G1000 | 150 | 1600 | - | 80 | 160 |
* Для данных типоразмеров доступны расширения 1:25
Конструкция
- корпус счетчика;
- турбинное колесо;
- счетный механизм С1, Т1;
- магнитная муфта;
- струевыпрямитель;
- измерительный картридж;
- многоступенчатый редуктор;
Измерительный картридж устанавливается в корпус счетчика с помощью мягких уплотнительных колец. Благодаря этому счетчик устойчив к любым крутящим и изгибающим напряжениям, возникающим при установке.
Высокая эксплуатационная надежность счетчика РГ-К достигается за счет высокоточных шарикоподшипников, а также высокоточной обработки корпуса и всех движущихся частей.
Все алюминиевые детали, включая турбинное колесо, подвергаются твердому анодированию для уменьшения трения и повышения устойчивости к механическому износу и химическим воздействиям.
Для увеличения срока службы в случаях высокой степени загрязнения измеряемой среды рекомендуется устанавливать масляный насос.
Потеря давления минимизируется за счет струевыпрямителя на входе счетчика, шарикоподшипников с низким коэффициентом трения.
Приборы РГ-К имеют безфланцевое исполнение и устанавливаются между входным и выходным фланцами трубопровода.
Счетчик РГ-К DN25 имеет фланцевое исполнении с резьбовыми отверстиями.
Документация
|
Тип присоединения
|
Фланцевый |
|
Условный проход мм
|
150 |
