СИКЗ-И-О-1: что значат буквы, как подключить клапан КЭМГ и чем заменить блок датчика

Двухблочный сигнализатор метана: блок датчика, блок питания 220 В, клапан КЭМГ и выносное УСД. Разбираем по руководству завода — с номерами пунктов, ценами и документами для приёмки.

блок датчика 2 500 ₽с клапаном от 7 000 ₽Госреестр 99469-26порог 10 % НКПРDN 15–50

СИКЗ-И-О-1 — сигнализатор загазованности природным газом (метаном) саратовского НПЦ «Газотрон-С» АО «НПП «Алмаз» с одним порогом срабатывания и импульсным выходом на электромагнитный клапан КЭМГ. Чаще всего его ищут, чтобы заменить блок датчика в уже смонтированной системе, реже — чтобы заложить новую систему в проект. Ниже — расшифровка по руководству завода, схема подключения, условия замены блока, поверка и документы для приёмки. Блок датчика СИКЗ-И-О-1 стоит 2 500 ₽, комплект с клапаном Ду 20 — 7 200 ₽.

Где система контроля загазованности обязательна: СП 402 с пунктами

• СП 402.1325800.2018, п. 8.3 — системы контроля загазованности с автоматическим отключением подачи газа предусматривают: в блокированных домах — при мощности газоиспользующего оборудования более 50 кВт; в теплогенераторных в подвальных и цокольных этажах; в многоквартирных домах — в теплогенераторных встроенных и пристроенных помещений общественного назначения и в квартирах, где установлено газоиспользующее оборудование. Для одноквартирных домов — по заданию на проектирование.
• Там же, п. 8.3 — сигнализаторы сблокированы с быстродействующим запорным клапаном, установленным первым по ходу газа на внутреннем газопроводе; аварийная сигнализация — при 3–20 % НКПР. Порог СИКЗ — 10 или 20 % НКПР (РЭ, п. 1.3.1), то есть внутри этого диапазона (наш вывод из сопоставления).
• СП 402.1325800.2018, п. 4.5 — системы контроля загазованности должны быть заводского изготовления и иметь разрешительные документы.
• СП 402.1325800.2018, приложение Е, п. Е.11 — во всех помещениях с газовыми конвекторами предусматривают сигнализаторы загазованности.
• ГОСТ 27540-87 «Сигнализаторы горючих газов и паров термохимические» — нормативный документ на СИКЗ в описании типа 99469-26 (лист 6).
• Монтаж и эксплуатация — по федеральным «Правилам безопасности систем газораспределения и газопотребления» Ростехнадзора от 15.12.2020 (РЭ СИКЗ, с. 1).

Пункты СП 402 приведены по редакции 2018 года; перед проектом сверяйте действующую редакцию с изменениями. Подбор комплектов под спецификацию и документы для проекта — на странице для проектировщиков. Требования к жилым зданиям подробнее — в статье «Системы контроля загазованности для жилых зданий: требования 2026».

Что значит СИКЗ-И-О-1: расшифровка маркировки

Обозначение читается по таблице 1 руководства по эксплуатации (с. 2). Словами буквы «И» и «О» завод не расшифровывает — ниже наш вывод из столбцов этой таблицы.

Источник: РЭ КДБВ.407729.002 РЭ, табл. 1 (с. 2), п. 1.3.1 (с. 3), п. 2.4.1 (с. 8).

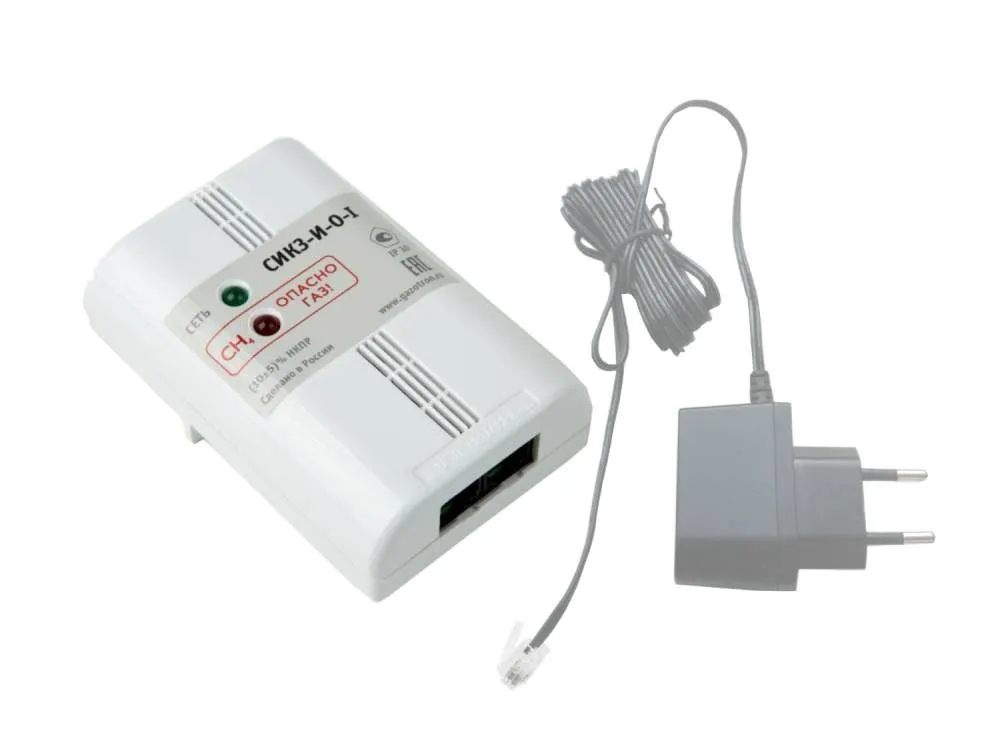

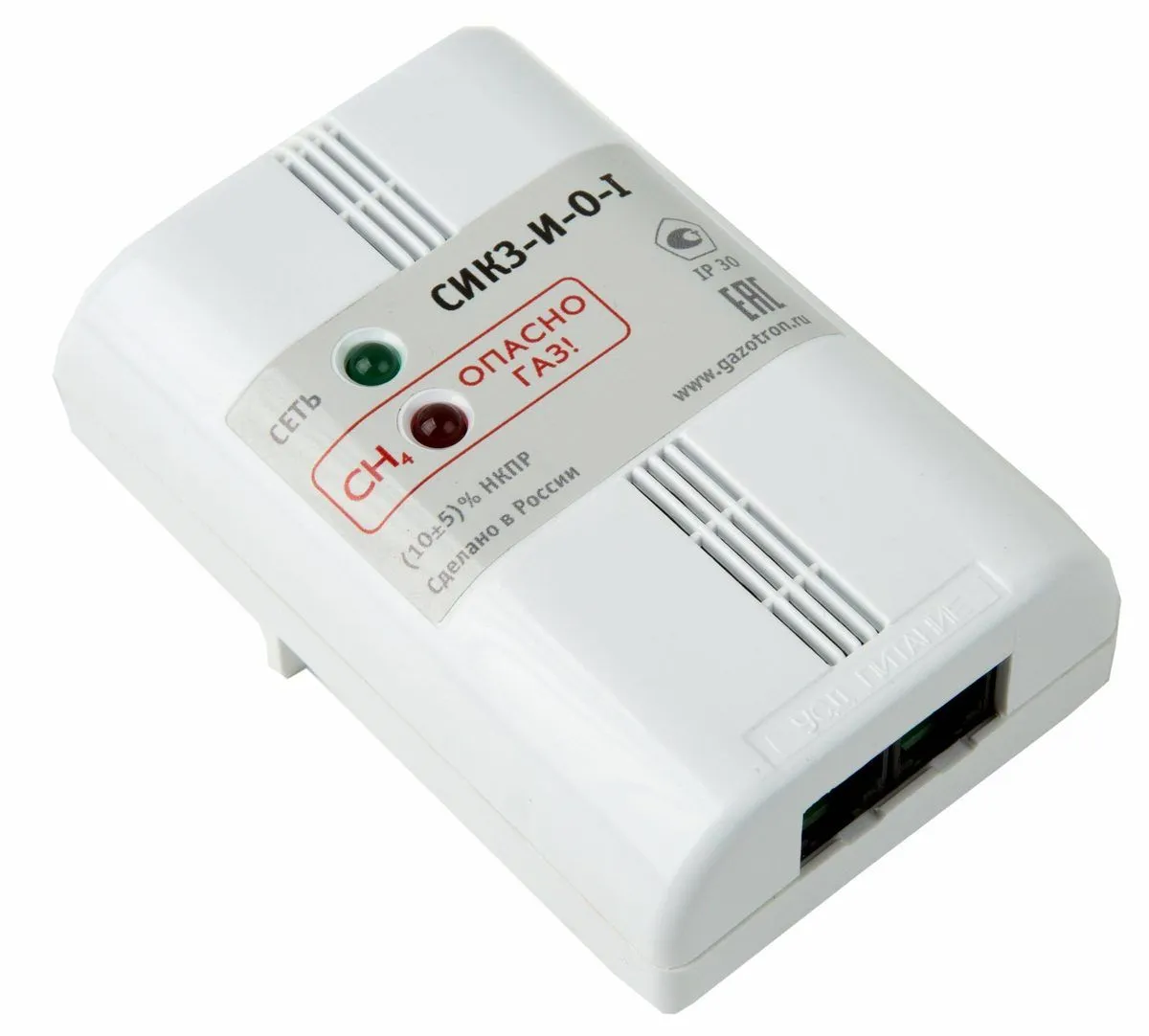

Где это всё написано на самом блоке

123456

• 1 · Обозначение исполнения — «СИКЗ-И-О-I» — по нему подбирают блок на замену (РЭ, п. 1.6.1)
• 2 · Светодиод «Сеть» — зелёный: часто мигает при автотесте, редко — в дежурном режиме, горит непрерывно при отказе датчика (п. 2.3.2, 2.4.2)
• 3 · Светодиод «Опасно газ!» — красный: горит непрерывно при срабатывании однопорогового сигнализатора (п. 1.5.1, 2.3.4)
• 4 · Газ и порог — «СН4» и «(10±5) % НКПР» — вид газа и порог с погрешностью; у блока на замену они должны совпасть (п. 1.6.1)
• 5 · Знак утверждения типа, IP30, EAC — знак утверждения типа средства измерений, степень защиты IP30 и знак EAC в маркировке (п. 1.6.1)

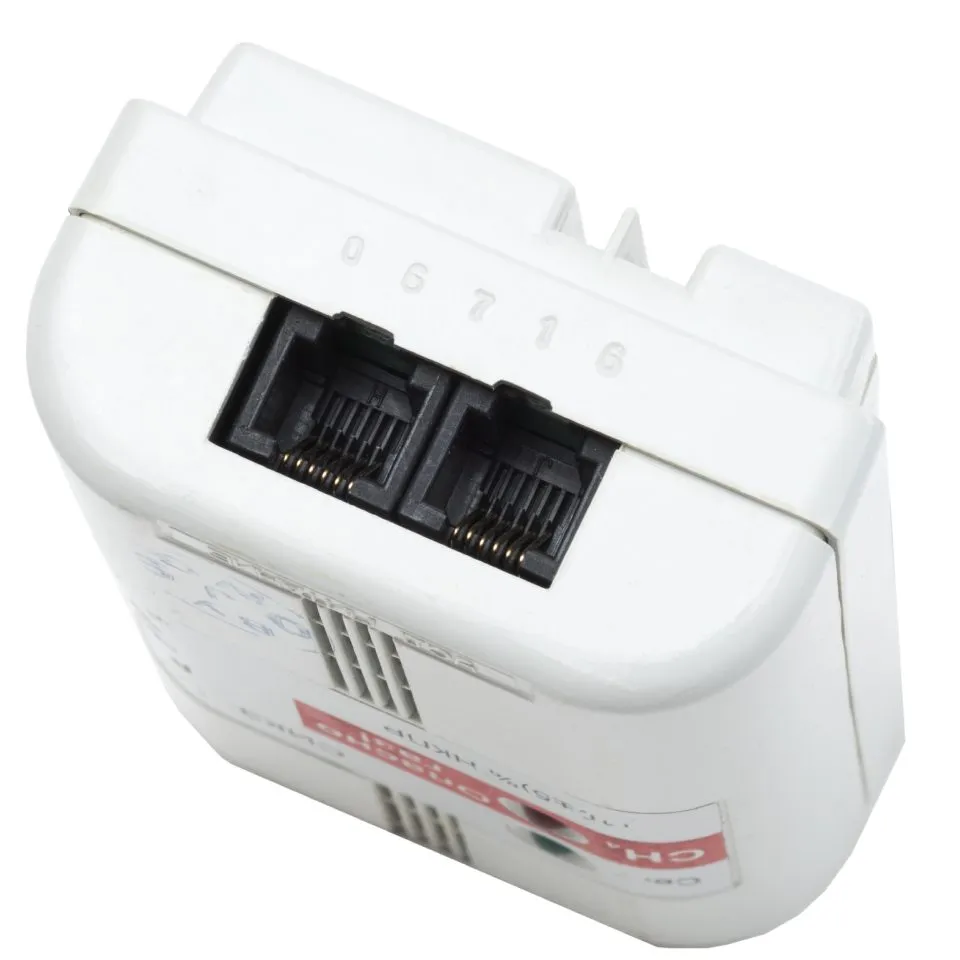

• 6 · Розетки «УСД» и «ПИТАНИЕ» — кабель к блоку питания и кабель к выносному УСД (п. 1.5.1)

Все исполнения с выходом на клапан

Источник: РЭ, табл. 1 (с. 2). Рекомендуемые клапаны для всех шести — КЭМГ-А и КЭМГ-КМ. Исполнения СИКЗ-I, СИКЗ-С-I и СИКЗ-II — без выхода на клапан; они есть в описании типа 99469-26 (9 исполнений), но не в таблице 1 РЭ.

Что выбрать под задачу

?Какая у вас задача

замена

Блок датчика СИКЗ-И-О-1

Система стоит, вышел из строя или выработал срок блок датчика

2 500 ₽

без клапана

СИКЗ-И-О-1 без клапана с блоком питания

Клапан уже есть или нужен только сигнал: блок датчика + блок питания

4 200 ₽

квартира, дом

СИКЗ с клапаном Ду 15–50

Новая система: сигнализатор с клапаном КЭМГ по DN газопровода

от 7 000 ₽

метан + CO

СИКЗ+БУГ Ду 20–40

Нужен ещё контроль угарного газа: СИКЗ и БУГ-3М на один клапан

от 14 400 ₽

Цены — по карточкам сайта на 16.10.2026. Нужен вынос сигнала в дежурную или на телефон — добавьте УСД (2 300 ₽) или модуль GSM/УСД (13 000 ₽).

Состав комплекта

Комплектность — по РЭ (табл. 3, с. 4) и описанию типа 99469-26 (табл. 6, лист 5): блок датчика; блок питания и кабель — в двухблочном исполнении; руководство по эксплуатации и методика поверки; клапан КЭМГ-А, КЭМГ-КМ или КЗМЭМ, УСД, насадка и кабель для подключения клапана — по заказу; комплект крепежа (скоба, дюбель и шуруп — п. 2.2.4). Клапаны другой конструкции допускаются только по согласованию с изготовителем.

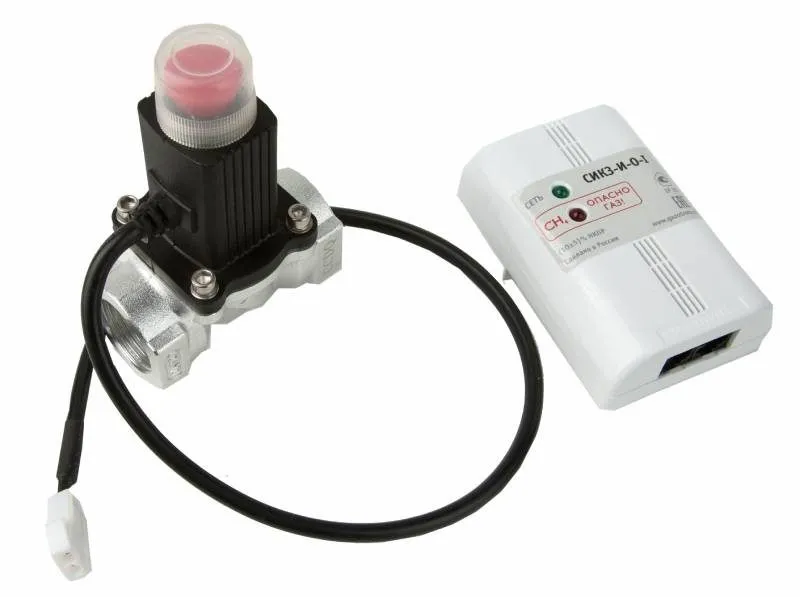

12345

• 1 · Блок датчика СИКЗ-И-О-1 — ставится на стену вертикально; на фото завода блок питания не показан
• 2 · Розетки «УСД» и «ПИТАНИЕ» — телефонные разъёмы RJ11, кабель к блоку питания стандартно 2,4 м (справочник завода, печатная с. 19)

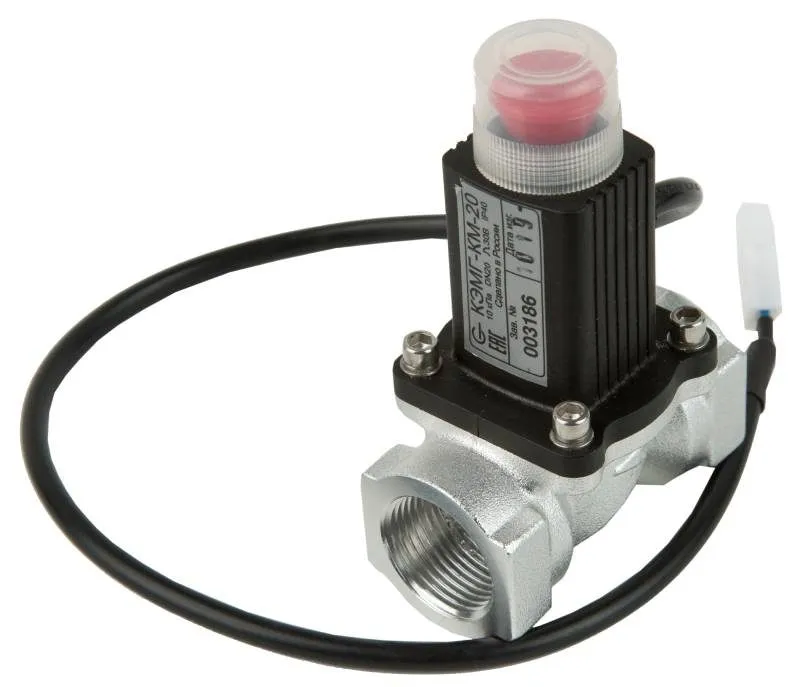

• 3 · Кнопка ручного открытия клапана — после срабатывания клапан открывают оттягиванием кнопки вверх (РЭ КЭМГ-А, п. 6.5)
• 4 · Корпус клапана с муфтами — DN 15–50, ставится по стрелке хода газа, от вертикального (кнопкой вверх) до горизонтального положения (РЭ КЭМГ-А, п. 6.1)
• 5 · Кабель для подсоединения к сигнализатору — идёт к розетке «Вых.» блока питания; провод с белой втулкой — к штырю «+» (РЭ СИКЗ, п. 2.2.7)

Фото завода «Газотрон-С». Тип клапана на фото заводом не подписан — исполнение (КЭМГ-А или КЭМГ-КМ) уточняйте в КП.

Схема подключения СИКЗ-И-О-1: блок питания, датчик, клапан КЭМГ, УСД

Схема собрана по рисунку 1 РЭ (с. 5) и типовым схемам №2, №4 и №5 справочника завода по монтажу 2019 года (печатная с. 16–17). Розетка для УСД — на блоке датчика, розетка «Вых.» для клапана — на блоке питания (РЭ, п. 1.5.1).

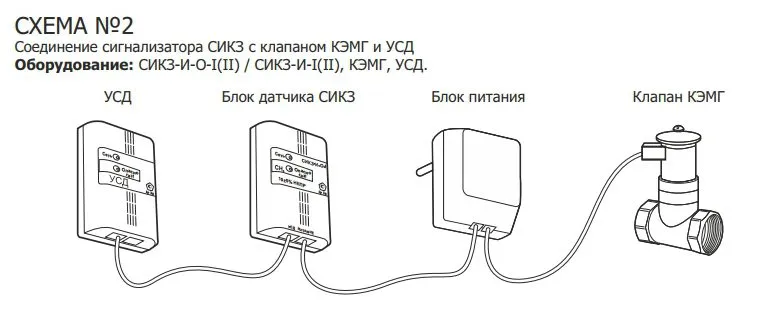

Схема №2 из справочника завода по проектированию и монтажу 2019 года (печатная с. 16): УСД — блок датчика — блок питания — клапан КЭМГ.

Длины по умолчанию: 2,4 м «блок датчика — блок питания» и 10 м для УСД — справочник завода, печатная с. 19; 2,5 м «блок питания — клапан» — сайт завода (комплектность СИКЗ-И). Справочник допускает до 50 м «блок датчика — блок питания» и до 100 м «блок питания — клапан» по согласованию с изготовителем; РЭ запрещает менять длину этих кабелей самостоятельно (п. 2.2.2 в, г). Кабель УСД можно укоротить или нарастить пайкой с сохранением цветовой маркировки, общая длина — не более 400 м (п. 2.2.5).

Что можно добавить к системе

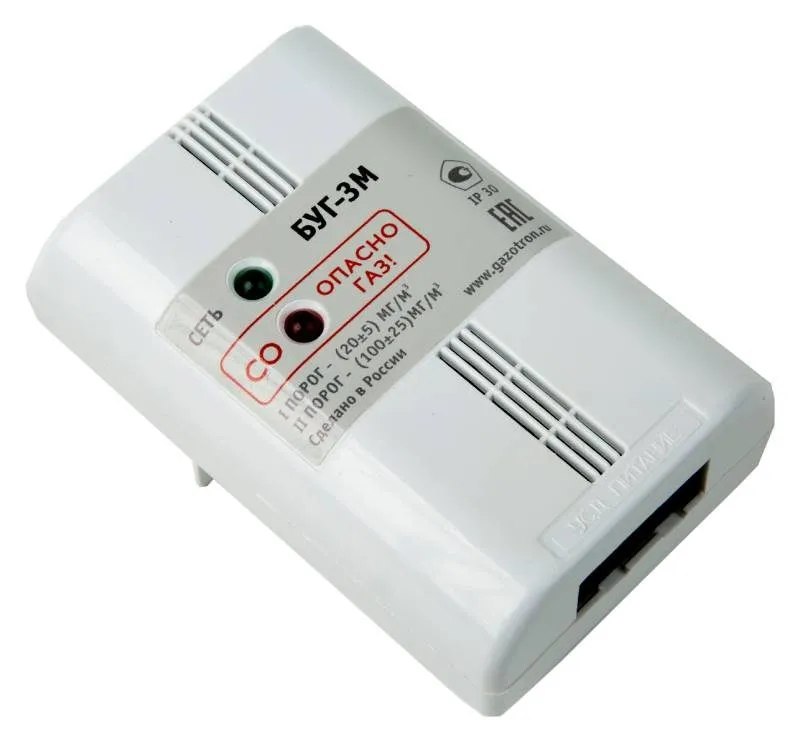

БУГ-3М — угарный газ

СИКЗ и БУГ от одного блока питания — через переходник ПУ-2 (схема №5); каждый со своим блоком питания на один клапан — через ПУ-1 (схема №4, блоки питания одного типа). БУГ ставят на 1,5–1,8 м от пола (справочник, печатная с. 4).

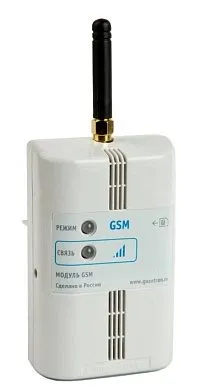

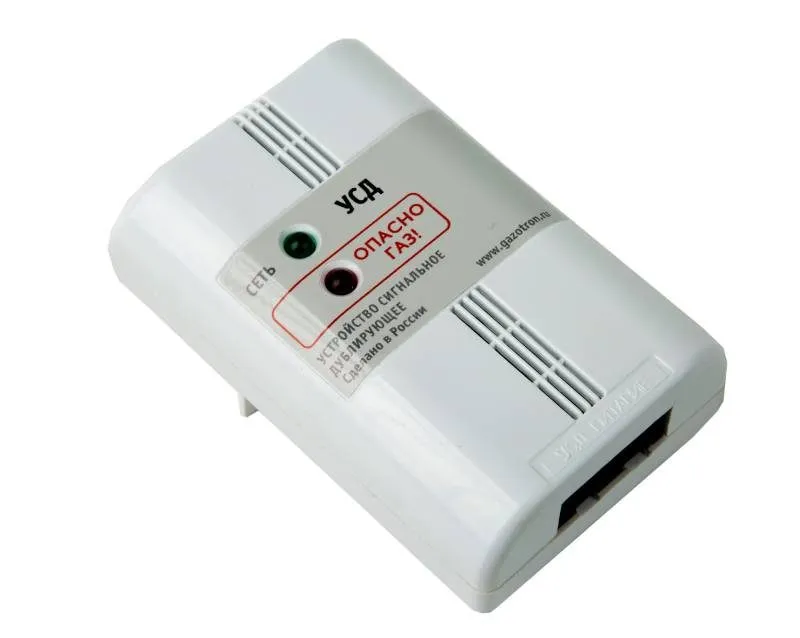

Модуль GSM/УСД

SMS об утечке газа и об отключении и включении питания — до 3 номеров. Подключается к блоку датчика, своего источника питания не требует, есть аккумулятор (справочник, раздел «Модуль GSM / УСД»).

Как работает: от включения до закрытого клапана

1

Включение и автотест

Зелёный светодиод часто мигает, звучит сигнал, вспыхивает красный; затем зелёный мигает реже — дежурный режим. Прогрев — до 3 мин (п. 1.3.4, 2.3.2).

2

Газ дошёл до порога

Красный горит непрерывно, звук не менее 70 дБ на 1 м, то же на УСД; на клапан уходит импульс. Время срабатывания — не более 15 с (п. 1.3.3, 1.3.5, 2.4.1).

3

Клапан закрыт — открыть вручную

Закрыть краны, проветрить, найти и устранить причину, затем открыть клапан кнопкой (РЭ СИКЗ, п. 2.4.1; РЭ КЭМГ-А, п. 6.5).

Замена блока датчика в стоящей системе: что проверить и что купить

1. Снимите данные с маркировки блока: обозначение исполнения, вид газа (СН4 или сжиженный) и порог — «(10±5) % НКПР» или «(20±5) % НКПР» (РЭ, п. 1.6.1), а также год выпуска. Сфотографируйте маркировку — фото и год нужны для КП.
2. Сверьте поколение. Взаимозаменяемы блоки одного исполнения (РЭ, п. 1.2) и одного поколения. Новое поколение по описанию типа 99469-26 питается постоянным током 8–25 В от адаптера или блока питания (листы 1–2 и 5), а РЭ описывает блок питания 220 В с выходом 12±2 В на блок датчика (п. 1.3.7). Совместимость нового блока с вашим блоком питания подтверждаем по маркировке и году выпуска при запросе КП; если она не подтвердится, в КП войдёт и блок питания.
3. Проверьте поверку: для приборов нового типа 99469-26 — запись во ФГИС «Аршин» и (или) свидетельство о поверке; знак поверки на корпус не наносится (описание типа, лист 2). Печать поверителя на крышке и в РЭ (п. 6.1, с. 10) — только у старых блоков. Поверка — раз в год, поверяется блок датчика (п. 3.3).
4. Подменный фонд для поверки: отрегулированные и поверенные блоки датчика взаимозаменяемы, демонтированный для поверки блок можно на это время заменить другим (п. 3.2.4) — того же исполнения и поколения.
5. Срок службы: сигнализатора — 10 лет без учёта датчика, датчика — не менее 5 лет (п. 1.3.12). По истечении срока блок датчика снимают с эксплуатации (п. 3.4.1).
6. Признаки отказа: зелёный светодиод горит непрерывно вместе с аварийной сигнализацией — вышел из строя датчик (п. 2.4.2); «Авария» без газа после долгого проветривания — в ремонт в специализированную организацию (п. 2.4.4).

Кабель КДБВ.685156.023СБ — кабель двухблочного сигнализатора по описанию типа 21547-10 (табл. 4). Совместимость блока датчика и блока питания по поколению сверяем по фото маркировки и году выпуска при подготовке КП. Наличие и срок поставки — в КП, возможна поставка под заказ.

Где ставить блок датчика: 10–20 см от потолка, не ближе 1 м от прибора, до 120 м²

Правила — РЭ, п. 2.1 и 2.2.2–2.2.3 (с. 6). Для БУГ-3М — справочник завода, печатная с. 4.

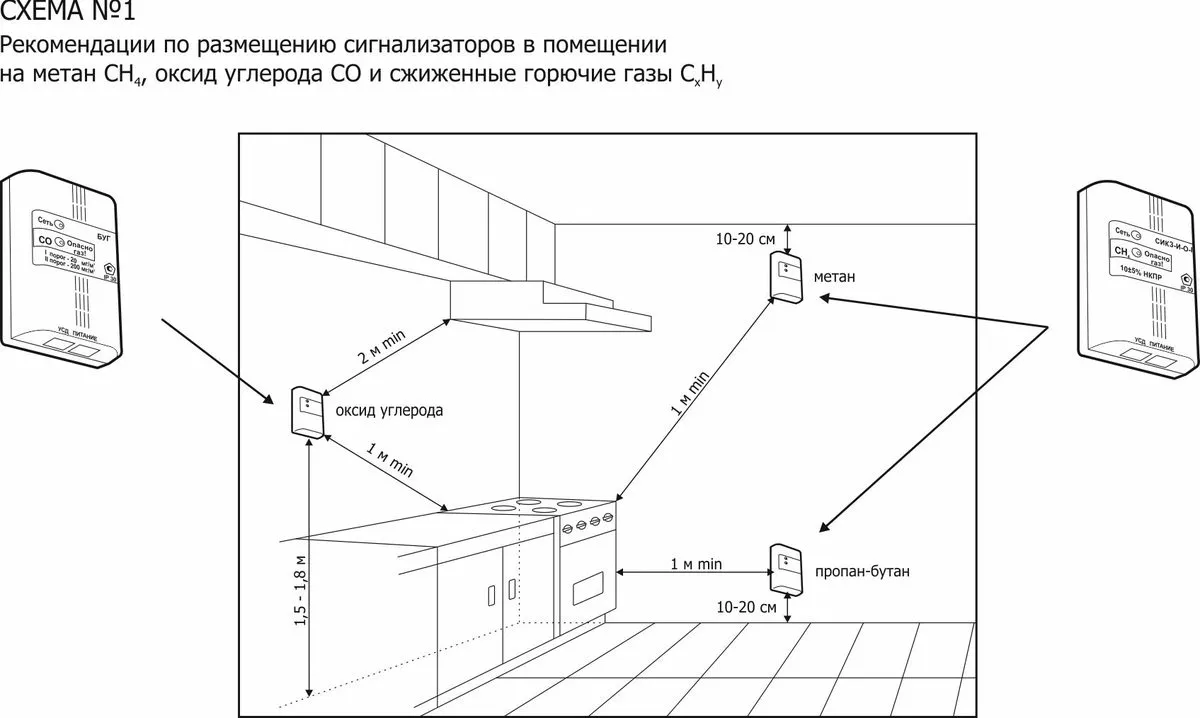

Схема №1 из справочника завода по проектированию и монтажу 2019 года: метан (СИКЗ) — 10–20 см от потолка, пропан-бутан — 10–20 см от пола, оксид углерода (БУГ) — 1,5–1,8 м от пола, не ближе 1 м от газового прибора.

СИКЗ, САКЗ-МК и СГК: чем отличаются коротко

Только то, что важно при выборе СИКЗ; данные САКЗ-МК и СГК — из наших статей, собранных по РЭ заводов. Пороги по метану у всех трёх — 10 и 20 % НКПР.

Цены: блок датчика, комплекты Ду 15–50, клапаны и комплектующие

Розничные цены сайта на 16.10.2026, каждая цена — ссылка на карточку. Для организаций — КП с НДС: оптовая цена в КП, публично её не показываем. Наличие и срок поставки — в КП, возможна поставка под заказ.

Ширина полосы — цена относительно самого дорогого комплекта (27 000 ₽). В названиях карточек Ду 15 и Ду 40 исполнение не указано — уточняется в КП.

Сигнализаторы и комплекты

Клапаны и комплектующие

Опт и документы: для газовых служб, УК, застройщиков и монтажников

Кнопка ведёт в карточку блока датчика — там форма «Получить КП по этому товару». Опт и крупный опт публично не показываем: цена — в КП.

Путь заказа оптовика

Монтажным организациям — условия на странице для монтажников, проектным — для проектировщиков.

Госреестр, поверка и документы для приёмки

Какой номер типа указан в документах приборов, выпущенных между 20.11.2025 и 23.09.2026, в открытых источниках мы не нашли. Для приёмки сверяйте номер типа в документах о поверке конкретного прибора. Техническое обслуживание — 1 раз в год (РЭ, п. 3.1); поверку проводят ЦСМ, другие аккредитованные организации или представитель ЦСМ у изготовителя (п. 3.3). Гарантия — 24 месяца с даты продажи (п. 4.2). Описание типа 99469-26 указывает питание сигнализатора постоянным током 8–25 В от адаптера или блока питания (лист 5, табл. 4); в РЭ — 220 В на блок питания и 12±2 В постоянного тока на блок датчика (п. 1.3.7). Поэтому при замене блока датчика сверяем поколение по маркировке и году выпуска.

Пакет документов

Документы завода

Описание типа 21547-10 и прежнюю методику поверки не выкладываем: срок типа истёк. Отдельный паспорт на СИКЗ у завода мы не нашли — свидетельство о приёмке и гарантии входят в РЭ. Сертификата или декларации ТР ТС на сам СИКЗ на сайте завода мы не нашли и в пакет их не включаем; декларация ЕАЭС есть на клапан КЭМГ-А.

Монтаж по РЭ: порядок и проверка

1. Проверить комплектность и отсутствие повреждений (п. 2.2.1).
2. Выбрать места блока датчика, клапана, УСД и розетки ~220 В по правилам размещения выше (п. 2.2.2–2.2.3).
3. Закрепить скобу на дюбеле из комплекта, установить на неё блок датчика и УСД, подключить кабель УСД (п. 2.2.4, 2.2.6).
4. Клапан — на газопровод по стрелке хода газа, от вертикального (кнопкой вверх) до горизонтального положения, ключом только за профильные поверхности корпуса, без нагрузки от трубы; герметичность — мыльной эмульсией или газоиндикатором (РЭ КЭМГ-А, п. 6.1–6.2).
5. Кабель от розетки «Вых.» блока питания — к клапану: белая втулка к штырю «+», синяя — ко второму (п. 2.2.7).
6. Запуск: краны на опуске и приборе закрыты, блок питания — в розетку, автотест, дежурный режим; открыть клапан, разжечь горелку (п. 2.3.1–2.3.3).
7. Проверка газовой смесью: на порог 10 % — ПГС №2, на 20 % — ПГС №3; должны включиться свет и звук, клапан закрыться, пламя погаснуть. Затем воздух, сигнал прекращается, клапан открыть вручную (п. 2.3.4–2.3.6).

Проектирование, монтаж и пуск выполняют специализированные организации по проекту и РЭ (РЭ, с. 1). Условия для монтажных организаций — на странице для монтажников.

Частые ошибки

• Блок на замену другого исполнения или порога — например, И вместо И-О или 20 % вместо 10 %. Сверяйте маркировку (п. 1.6.1).
• Удлинённый кабель к блоку питания или к клапану — РЭ запрещает менять их длину (п. 2.2.2 в, г). Справочник завода допускает до 50 м «блок датчика — блок питания» и до 100 м «блок питания — клапан» — только по согласованию с изготовителем до монтажа.
• Два блока датчика СИКЗ на одном блоке питания — запрещено (схема №5 справочника). СИКЗ и БУГ — через ПУ-2, два сигнализатора на один клапан — через ПУ-1.
• Перепутанная полярность клапана — белая втулка к «+» (п. 2.2.7).
• Датчик лёжа, над плитой или ближе 1 м от прибора — рабочее положение только вертикальное (п. 2.1, 2.2.2 б).
• Клапан КЭМГ на давление выше 10 кПа — это максимальное рабочее давление КЭМГ-А (РЭ КЭМГ-А, разд. 2).
• Ремонт с красками и растворителями при включённом сигнализаторе — его отключают от сети и закрывают плёнкой (п. 2.4.3).
• Старый номер 21547-10 в исполнительной документации — он истёк 20.11.2025; для новых поставок номер типа сверяйте по документам о поверке.
