Манометр для газа: кПа, мембранная коробка и электроконтактный ЭКМ

Какой прибор ставить на газ низкого давления, на ввод котельной и на сигнализацию «мало / много» — по СП 62.13330, СП 89.13330 и ГОСТ 2405-88, с реальными фото, таблицей шкал, исполнениями контактов, ценами и документами для приёмки партии.

напоромеры от 2 112 ₽0…2,5 – 60 кПаЭКМ: исполнение VØ63 · Ø100

Короткий ответ. Давление газа в жилом доме, после регулятора и в крышной или пристроенной котельной — это единицы кПа: по СП 62.13330 газопровод низкого давления — до 0,005 МПа, то есть до 5 кПа (п. 4.3*, табл. 1*), а на выходе регулятора для жилых домов — 2–3 кПа (п. 4.2*). Такое давление меряют не обычным манометром, а напоромером с мембранной коробкой — ЭКОМЕРА КМ со шкалами от 0…2,5 до 0…60 кПа (Ø63 от 2 112 ₽, Ø100 от 3 129 ₽). У манометров с трубчатой пружиной МД02 верхний предел начинается с 0,06 МПа = 60 кПа, и 2–3 кПа стрелка почти не покажет. До регулятора отдельно стоящей котельной давление до 0,6 МПа (табл. 2*) — это уже МПа и обычный манометр. Если давление нужно не только видеть, но и отдавать в автоматику сигнал «ниже min / выше max», нужен электроконтактный манометр (ЭКМ): у ЭКОМЕРЫ это МД02(Э)-100 от 2 730 ₽ исполнения V — то же исполнение, что у ДМ2010Сг (Манотомь) и ТМ-510Р.05 (РОСМА).

Статья — про специальные применения: шкалы в кПа, напоромеры, тягомеры и тягонапоромеры, ЭКМ и их исполнения, нормы СП для газа и котельных, аналоги и документы. Общий выбор манометра — шкала под рабочее давление, класс точности, диаметр корпуса, резьба, радиальный или осевой штуцер — разобран в отдельной статье серии «Как выбрать манометр» и здесь не повторяется. Цены — розница сайта с НДС, каждая ведёт на карточку; оптовые условия, документы на партию и доставку «Деловыми Линиями» считаем в КП.

Шкала давления: от кПа до МПа — какой прибор где

Главная ошибка с газом — масштаб. Между давлением в квартирной разводке и на вводе отдельно стоящей котельной — два-три порядка, поэтому на одной оси ниже — логарифмическая шкала от 1 кПа до 2,5 МПа: сверху реальные приборы, снизу — категории газопроводов по СП 62.13330, типичные точки и рабочие диапазоны приборов по документам заводов.

КМ-100 0…4 кПажилые дома после ПРГ: 2–3 кПа

зона 5

КМ-63 0…25 кПанапоромеры КМ: 2,5–60 кПа

зона 7

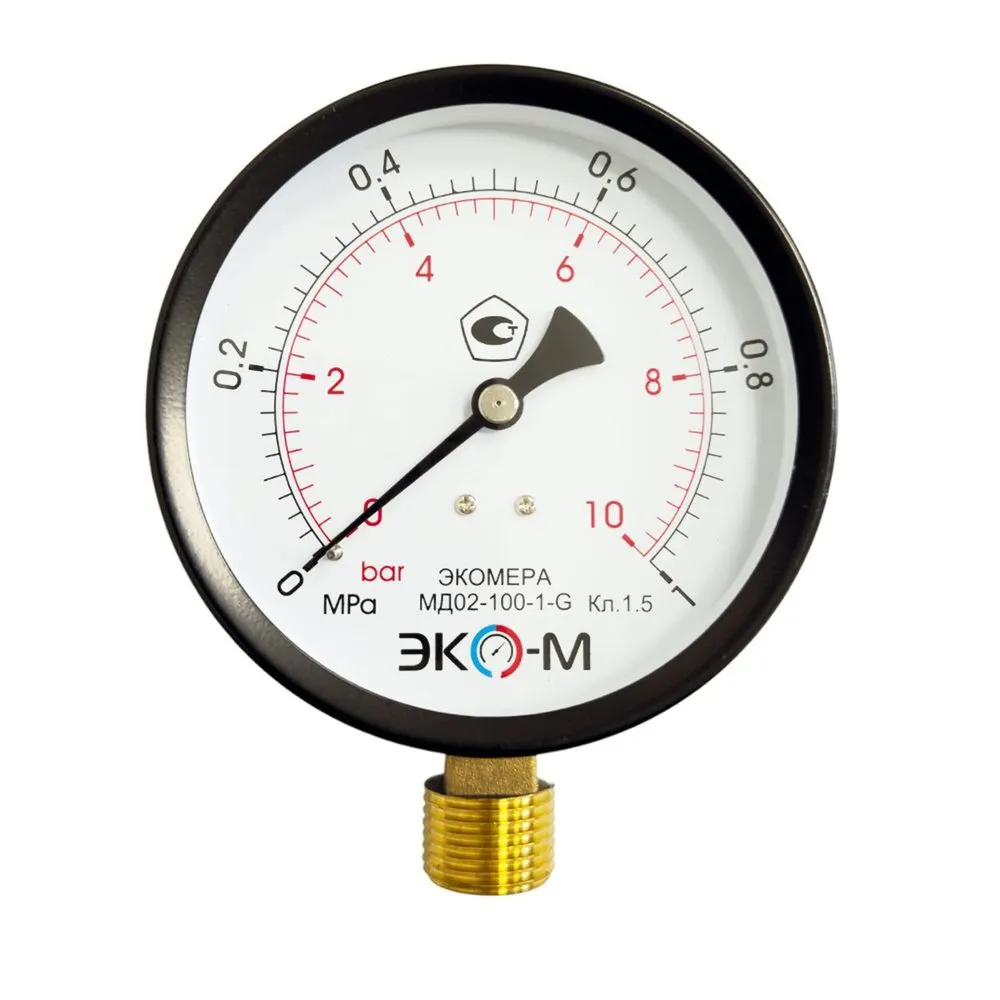

МД02-100 0…1 МПаманометры МД02: от 0,06 МПа

зона 8

МД02(Э)-100сигнал min/max: 0,6–2,5 МПа

зона 9

Газопровод, СП 62 табл. 1*

12 · среднее34

Где на объекте, СП 62 п. 4.2*, табл. 2*

566

Прибор, документы заводов

7 · КМ8 · МД02 → 100 МПа40 / 60

ЭКМ ЭКОМЕРА МД02(Э)

кПа-ЭКМ в каталоге нет9

1 кПа2,55 кПа10400,1 МПа0,30,612,5 МПа

• 1Газопровод низкого давления — до 0,005 МПа (5 кПа) включительно, СП 62 табл. 1*.
• 2Среднее давление — свыше 0,005 до 0,3 МПа включительно.
• 3Высокое 2-й категории — свыше 0,3 до 0,6 МПа включительно.
• 4Высокое 1-й категории — свыше 0,6 до 1,2 МПа для природного газа (для СУГ — до 1,6 МПа).
• 5Выход регулятора для жилых домов — от 0,002 до 0,003 МПа (2–3 кПа), п. 4.2*.
• 6Табл. 2*: до 0,005 МПа — жилые здания и пристроенные или крышные котельные жилых и общественных зданий; до 0,6 МПа — отдельно стоящие котельные до регулятора.
• 7Напоромеры ЭКОМЕРА КМ — шкалы 0…2,5 … 0…60 кПа (описание типа 91346-24). По ГОСТ 2405-88 до 40 кПа включительно прибор называется напоромером, от 60 кПа — манометром.
• 8Манометры ЭКОМЕРА МД02 — верхние пределы от 0,06 до 100 МПа (описание типа 73683-18): трубчатая пружина.
• 9ЭКМ МД02(Э)-100 в нашем каталоге — шкалы 0…0,6; 1; 1,6; 2,5 МПа (и 6–25 бар). ЭКМ на шкалу в кПа в каталоге нет.

Фото — студийные кадры завода ЭКОМЕРА. Ось — логарифмическая, зоны построены по пунктам СП 62.13330.2011* и описаниям типа; давление перед конкретным котлом или плитой СП 62 (п. 4.4*) отсылает к паспорту оборудования — его мы не указываем.

кПа, мбар, мм вод. ст.: пересчёт и две ловушки

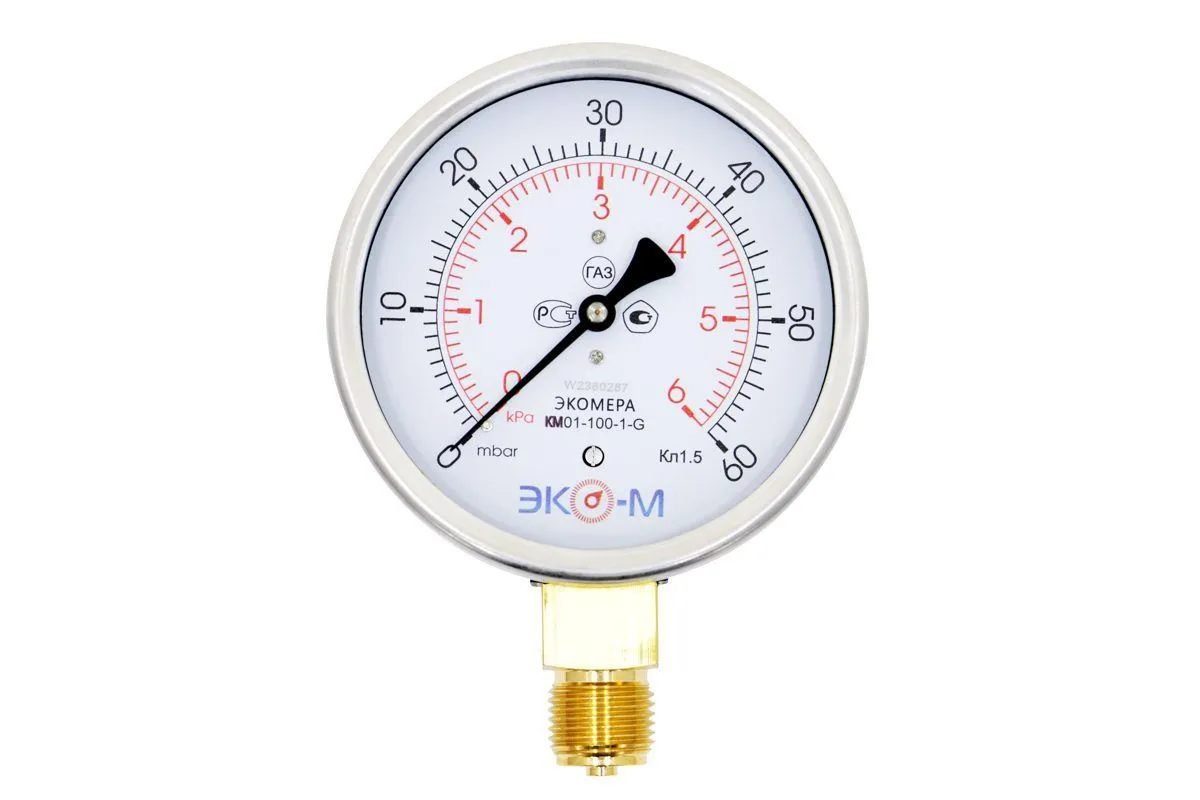

Напоромеры ЭКОМЕРА печатают две шкалы: красную в кПа и чёрную в мбар. 1 кПа = 10 мбар ≈ 102 мм вод. ст. (1 мм вод. ст. = 1 кгс/м² ≈ 9,81 Па), 1 МПа = 1 000 кПа. Если в проекте давление газа задано в мм вод. ст. или мбар, переведите его в кПа до выбора шкалы.

123456

• 1 · Красная шкала — кПа — здесь 0…6 кПа: рабочие 2–3 кПа после регулятора жилого дома попадают в середину шкалы.
• 2 · Чёрная шкала — мбар — 0…60 мбар: та же величина, 1 кПа = 10 мбар.
• 3 · «ГАЗ» — маркировка среды на циферблате; по описанию типа 91346-24 напоромеры КМ — для сухих газообразных сред, неагрессивных к медным сплавам. Для жидкостей не применяются.
• 4 · «КМ01-100-1-G» — серия КМ, корпус 01, Ø100, радиальное присоединение (1), трубная резьба G (код по описанию типа, с. 3).
• 5 · «Кл1.5» — класс точности; у КМ-63 — 2,5 (лист технических данных ЭКОМЕРА КМ/КВ).
• 6 · Штуцер G1/2 — снизу; у части шкал есть М20×1,5 (матрица ниже).

Фото — студийный кадр завода ЭКОМЕРА, КМ-100 0…6 кПа G1/2 — 3 129 ₽. Пины — пояснения к фото.

Две частые развилки по запросам. «Манометр 5 кПа»: шкалы 0…5 кПа в ряду ГОСТ 2405-88 нет (прил. 2, табл. 6: 0…1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 кПа, дальше 60, 100, 160 … 600 кПа) — берут 0…6 кПа (КМ-100 0…6 кПа — 3 129 ₽) или 0…4 кПа, если рабочее давление 2–3 кПа: по ГОСТ п. 1.2 и листу завода рабочий диапазон — 25–75 % шкалы, и обе шкалы в него попадают. Если же «5 кПа» — это перепад на фильтре газа, нужен не напоромер, а индикатор перепада: см. «Фильтр газа ФГ16: индикаторы ДПД и ИПД» и «ФГС-50 и датчики перепада ДИПД». «Манометр 100 кПа» — это 0,1 МПа = 1 бар, то есть обычный манометр с трубчатой пружиной: МД02-100 0…0,1 МПа — 721 ₽ (G1/2) или М20×1,5.

Мембранная коробка или трубчатая пружина: почему МД02 не меряет кПа

У напоромера КМ чувствительный элемент — мембранная коробка: под давлением центр коробки перемещается и через передаточный механизм поворачивает стрелку (лист технических данных ЭКОМЕРА КМ/КВ). Такой элемент чувствует единицы кПа. У манометра МД02 элемент — трубчатая пружина (трубка Бурдона) из медного сплава с трибко-секторным механизмом; по описанию типа 73683-18 верхние пределы МД начинаются с 0,06 МПа. «Коробчатый манометр» — разговорное название напоромера с мембранной коробкой; в документах заводов пишут «мембранная коробка». В обозначениях ГОСТ 2405-88 (п. 1.6) напоромер — ДН, тягомер — ДТ, тягонапоромер — ДГ, манометр — ДМ: отсюда «ДМ» в ДМ2010Сг.

мембранная коробкакПа

Напоромер КМ, тягомер КВ, тягонапоромер КМВ

• шкалы КМ 0…2,5 … 0…60 кПа; КВ −2,5…0 … −60…0 кПа; КМВ — от ±0,8 до ±60 кПа (описание типа 91346-24);
• среда — сухие газы, неагрессивные к медным сплавам;
• Ø63 — класс 2,5, Ø100 — 1,5; IP40 по сайту завода;
• интервал между поверками — 1 год (сертификат 91346-24).

КМ-63 от 2 112 ₽ · КМ-100 от 3 129 ₽

трубчатая пружинаМПа

Манометр МД02 и ЭКМ МД02(Э)

• верхние пределы от 0,06 до 100 МПа (описание типа 73683-18);
• газ до регулятора, ввод отдельно стоящей котельной, вода, пар через петлю, воздух;
• Ø100 — класс 1,5; электроконтактное исполнение — МД02(Э);
• интервал между поверками по сертификату 73683-18 — 2 года; у МД02(Э) на листе завода — 1 год, уточняем по паспорту партии при КП.

МД02-100 0…0,1 МПа от 721 ₽ · ЭКМ МД02(Э) от 2 730 ₽

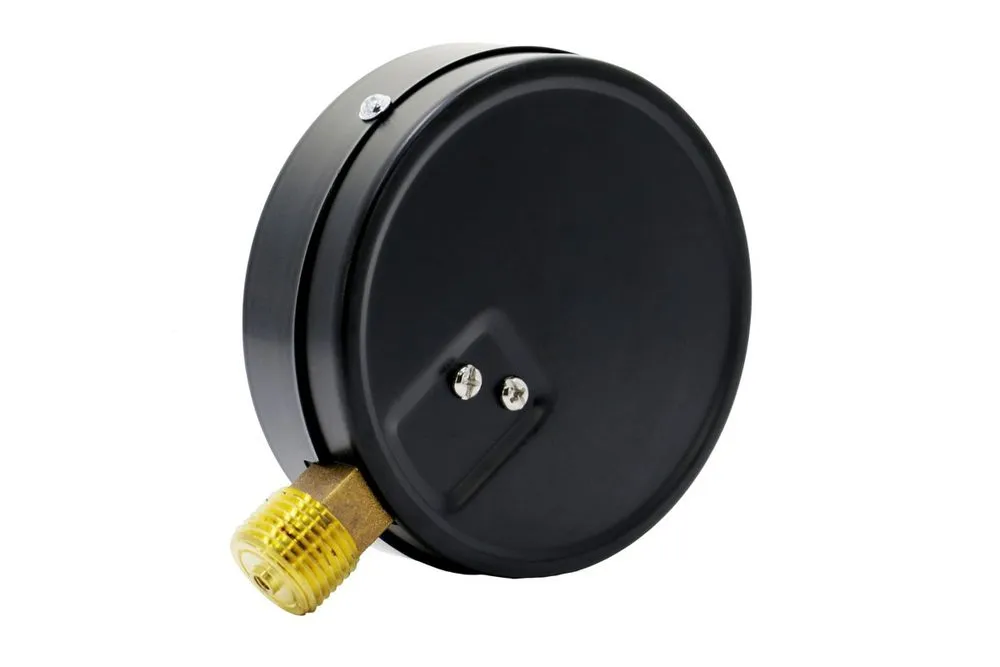

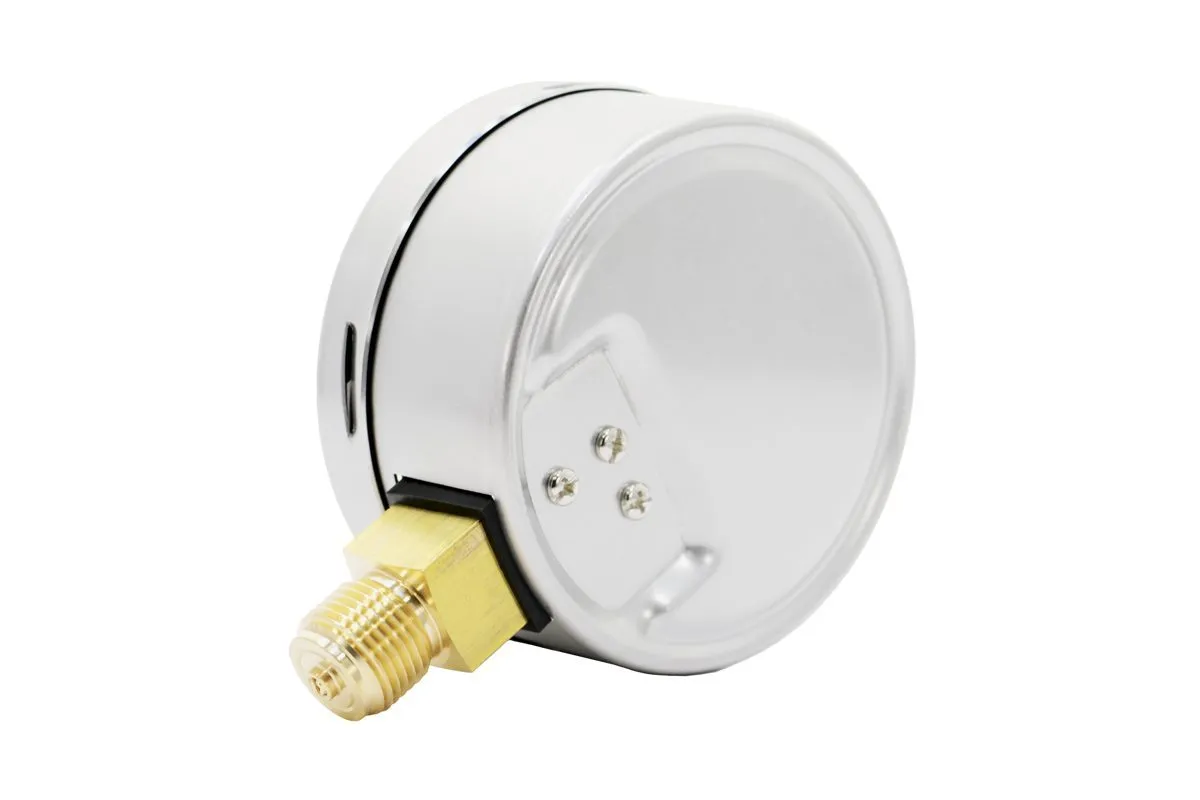

Фото — студийные кадры завода ЭКОМЕРА: КМ-100 спереди и сзади, МД02-100 Эконом спереди и сзади.

Не путать: «мембранный манометр» в запросах часто означает редуктор давления с манометром (сантехника) или мембранный счётчик газа — это другие приборы (о счётчиках — «Электронные и мембранные счётчики газа»). Мембранный разделитель сред — отдельное изделие: по ГОСТ 2405-88 (п. 2.1.9.5) манометры для агрессивной, вязкой и кристаллизующейся среды применяют с разделителем, например разделитель с фронтальной мембраной 1/2 — 4 120 ₽ или мембранный разделитель 88 мм G1/2 — 6 592 ₽.

Напоромеры КМ: шкалы, резьбы и что есть в каталоге

Напоромеров ЭКОМЕРА КМ в нашем каталоге — 23: Ø63 (класс 2,5) и Ø100 (класс 1,5). Шкала и резьба есть не во всех сочетаниях — проверяйте по матрице: у Ø100 резьба М20×1,5 есть на 4, 6, 10, 16 и 25 кПа, а 2,5, 40 и 60 кПа — только G1/2. Внутри диаметра цена одинакова для всех шкал.

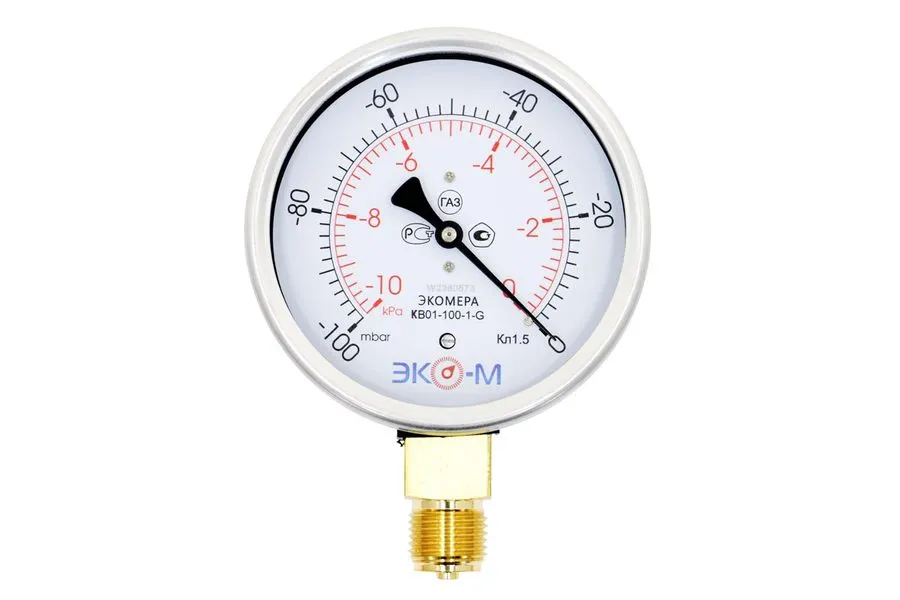

Для тяги и разрежения — тягомер КВ-100 −10…0 кПа от 3 129 ₽, для шкал «минус-плюс» — тягонапоромер КМВ-100 −60…60 кПа от 4 481 ₽. Описание типа 91346-24 даёт и другие шкалы КВ и КМВ — возможность поставки уточняется в КП.

Цены — розница сайта с НДС на 16.10.2026; «—» — такого исполнения в каталоге нет (возможность заказа уточняется в КП). Наличие на складе по каждой позиции называем в КП.

Что вы меряете: дерево выбора для газа и котельной

1Давление газа в кПа: дом, крышная котельная, после регулятора

Ø100 · класс 1,5

Напоромер КМ-100

назначение по заводу — газораспределение и котельное оборудование; G1/2, на части шкал М20×1,5

от 3 129 ₽

Ø63 · класс 2,5

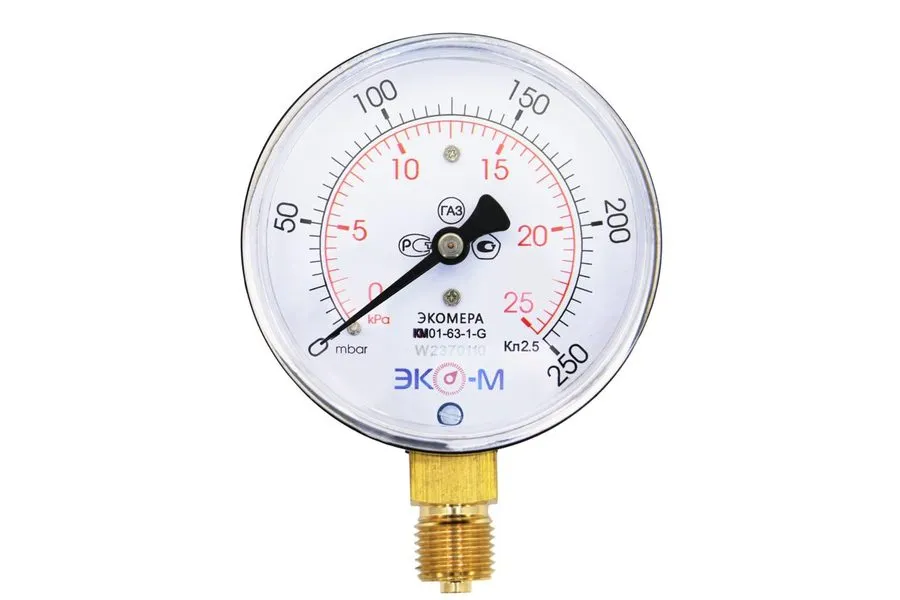

Напоромер КМ-63

меньший корпус там, где мало места; G1/4 или M12×1,5

от 2 112 ₽

тяга · разрежение · ±

Тягомер КВ-100 / КМВ-100

разрежение (тяга) — КВ; шкала «минус-плюс» — КМВ-100 −60…60 кПа от 4 481 ₽

от 3 129 ₽

2Давление в МПа, сигнал в автоматику или баллонный газ

100 кПа и выше · МПа

МД02-100 0…0,1 МПа

100 кПа = 0,1 МПа: дальше трубчатая пружина; для газа до регулятора (до 0,6 МПа) — шкалы 0…1 МПа и выше, раздел «Манометры»

от 721 ₽

сигнал «ниже min / выше max»

ЭКМ МД02(Э)-100

исполнение V, два контакта, Ø100, шкалы 0,6–2,5 МПа; под заказ, срок — в КП

от 2 730 ₽

баллон · редуктор · сварка

МД02-50 С3Н8 / О2 / С2Н2

Ø50, M12×1,5, маркировка газа на циферблате; не для газопровода — блок ниже

от 433 ₽

Перепад давления на фильтре газа — не напоромер, а индикатор перепада ДПД, ИПД или датчик ДИПД: фильтр ФГ16, фильтр ФГС-50.

Фото в плитках — студийные кадры завода ЭКОМЕРА. Характеристики серий — описания типа 91346-24 и 73683-18, листы технических данных КМ/КВ и МД02(Э).

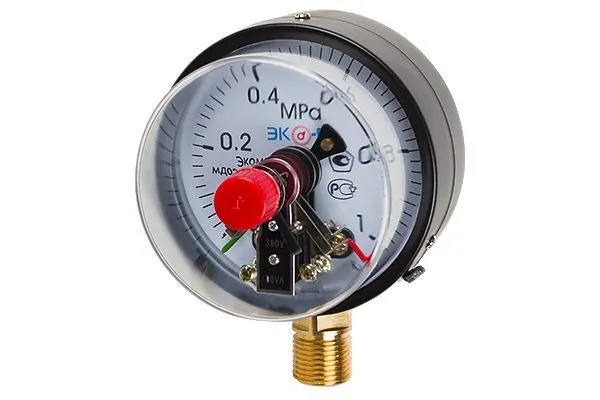

Электроконтактный манометр (ЭКМ): что на циферблате и сзади

ЭКМ — тот же показывающий манометр, к которому добавлено сигнализирующее устройство: два указателя уставок и контакты, которые замыкают или размыкают внешнюю цепь, когда рабочая стрелка доходит до уставки. В терминах ГОСТ 2405-88 это прибор с сигнализирующим устройством (п. 2.1.9.4), у РОСМА — «манометр с электроконтактной приставкой», у Манотоми — индекс «Сг» (показывающий сигнализирующий). Диапазон уставок по ГОСТ п. 1.3 — 5–95 % диапазона показаний, если диапазон измерений 0–100 %, или 25–75 % диапазона измерений, если прибор рассчитан на рабочий диапазон 25–75 %; у МД02(Э) указатели переводят специальным ключом по шкале (лист технических данных ЭКОМЕРА) — значения уставок сверяйте с этими пределами и паспортом.

123456

7

• 1 · Рабочая стрелка — показывает давление; в схеме РОСМА это общий контакт 2.
• 2 · Зелёный указатель — уставка min (левый контакт, клемма 1 у РОСМА).
• 3 · Красный указатель — уставка max (правый контакт, клемма 3).
• 4 · Узел перевода указателей уставок — точки срабатывания настраивают вручную специальным ключом по всей шкале (лист технических данных ЭКОМЕРА).
• 5 · Табличка «30VA» и напряжение — предельная нагрузка контактов (цифры ниже).
• 6 · Штуцер G1/2 или М20×1,5 снизу (радиальный), под заводским колпачком.

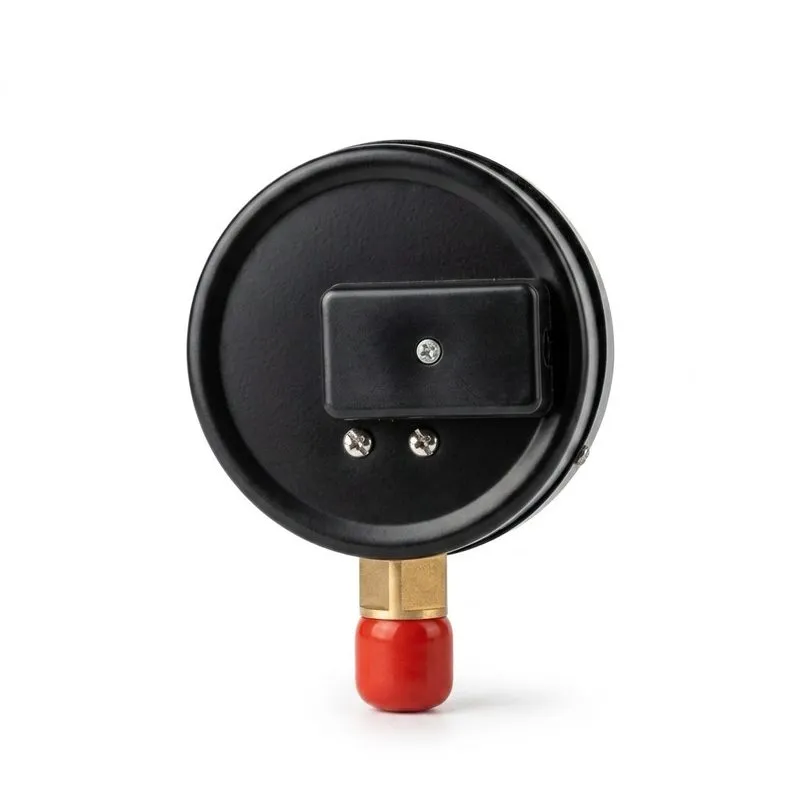

• 7 · Клеммная коробка на задней крышке — сюда заводят кабель; у РОСМА коробка сбоку корпуса.

Фото — студийные кадры завода ЭКОМЕРА: МД02(Э)-100 0…1,6 МПа G1/2 — 2 730 ₽ спереди (кадр срезан, чтобы убрать рекламную надпись) и сзади. Нумерация клемм 1–4 — по документу РОСМА «Подключение электроконтактного манометра»; у МД02(Э) маркировку клемм сверяйте с паспортом прибора.

Нагрузка контактов МД02(Э) — дословно по листу технических данных ЭКОМЕРА: «Максимальная нагрузка 30ВА, напряжение до 250В, максимальный ток коммутации 1А (длительной нагрузки до 0,6А)»; контакты прямого действия с магнитным поджатием, серебряное покрытие; погрешность срабатывания — 2–5 % от диапазона измерения; класс точности манометра — 1,5; IP40; окружающая среда −60…+60 °C, измеряемая — до +150 °C. В таблице того же листа стоят другие формулировки: «−220, −380 В» и разрывная мощность «30 Вт, 50 ВА» — при расчёте цепи сверяйте с паспортом партии. Для сравнения: у РОСМА ТМ с приставкой — 220/380 В, 1 А, 30 Вт / 50 В·А, погрешность срабатывания 4 %, не менее 100 000 срабатываний (РЭ РОСМА). Ряд по ГОСТ 2405-88: разрывная мощность 10–50 В·А, ток 0,01–1 А (п. 1.5), напряжения внешних цепей 24–380 В переменного и 24–220 В постоянного тока (п. 1.5.2).

Исполнения контактов I–VI: что происходит до, между и после уставок

Исполнения подключения внешних цепей задаёт обязательное приложение 3 ГОСТ 2405-88. Код исполнения РОСМА пишет в обозначении после точки: ТМ-510Р.05 — исполнение V (РЭ РОСМА). Состояния цепей ниже — по документу РОСМА «Схемы коммутации и подключения внешних цепей для ТМ»: контакт 2 — рабочая стрелка, 1 — левая уставка (min), 3 — правая (max).

Для I и II уставка одна: «до уставки» и «после уставки». У ЭКОМЕРЫ серийно только исполнение V (МД02(Э)), у Манотоми ДМ2010Сг базовое — тоже V (выпускаются исполнения III–VI). Коды и состояния цепей РОСМА здесь — справка для чтения схем и заявок; поставку исполнений, кроме V, в основной линейке мы не ведём — пришлите обозначение из заявки, ответ будет в КП.

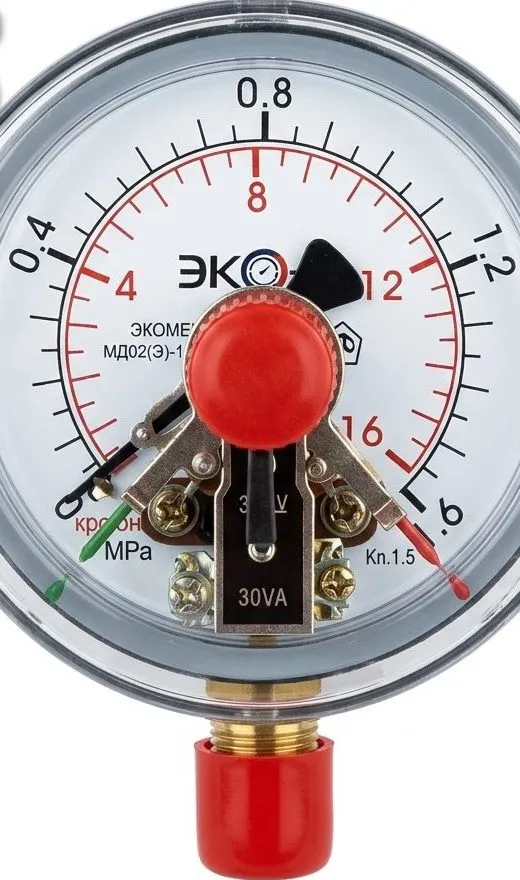

Исполнение V на циферблате: три зоны и два сигнала

Ниже min (зелёная отметка, здесь 0,3 МПа) — сигнал «мало»цепь 2–1 замкнута, 2–3 разомкнута. Для газа это понижение давления перед горелками или в общем газопроводе к котлам.

2–1 замкнута2–3 разомкнута

Между min и max — нормаобе цепи разомкнуты, сигнала нет.

2–1 разомкнута2–3 разомкнута

Выше max (красная отметка, здесь 1,2 МПа) — сигнал «много»цепь 2–3 замкнута, 2–1 разомкнута: повышение давления.

2–1 разомкнута2–3 замкнута

Подключениечетырёхжильный кабель: 1 — min, 2 — стрелка, 3 — max, 4 — заземление; сечение не менее 0,75 мм²; все работы и настройка уставок — только при обесточенной сети (документ РОСМА).

Циферблат — реальное фото МД02(Э)-100 0…1,6 МПа (шкала 0…1,6 МПа). Цветные дуги и отметки min 0,3 МПа и max 1,2 МПа — пример уставок, наложенный поверх фото; на самом приборе на фото указатели стоят у краёв шкалы. Логика цепей — исполнение V по ГОСТ 2405-88 и схемам РОСМА.

ЭКМ и манометры в котельной и ГРП: что говорят СП 89 и СП 62

Котельные — СП 89.13330.2016. Для паровых и водогрейных котлов на газе предусматривают устройства, автоматически прекращающие подачу топлива к горелкам «при повышении или понижении давления газообразного топлива перед горелками» (п. 15.8, 15.9); светозвуковую сигнализацию повышения и понижения давления газа в общем газопроводе к котлам (п. 15.20); показывающие приборы давления газа в магистралях перед котлами и между запорной арматурой на байпасе ГРУ (п. 15.49), давления и температуры газа в общем газопроводе на вводе в котельную и ГРП (п. 15.50). СП называет функцию, а не тип прибора: датчиком min/max давления газа может служить ЭКМ или реле давления — тип определяет проект. Подачу газа по сигналу прекращает отсечной клапан — см. «Клапан газовый электромагнитный КЗГЭМ»; загазованность — «Система контроля загазованности котельной».

ГРП и ГРПБ — СП 62.13330.2011*, п. 6.5.13. «Контрольно-измерительные приборы с электрическим выходным сигналом и электрооборудование, размещаемые в помещении ГРП и ГРПБ с взрывоопасными зонами, должны быть предусмотрены во взрывозащищенном исполнении»; приборы в нормальном исполнении размещают снаружи, вне взрывоопасной зоны — в закрытом шкафу из негорючих материалов или в отдельном помещении у противопожарной газонепроницаемой стены, с вводом импульсных газопроводов так, чтобы газ не попадал в помещение КИП. МД02(Э) — общепромышленного исполнения: во взрывоопасной зоне их не ставят. Взрывозащищённые ЭКМ (пример — Манотомь ДМ2005Сг1Ех, маркировка «1Ех d IIB T4 Gb», Ø160) в нашем каталоге нет. Для ГРПШ СП 62 (п. 6.5.12*) допускает контроль параметров переносными приборами — см. «Как выбрать ГРПШ» и «Регулятор давления газа для дома и котельной».

Аналоги: чем заменить ДМ2010Сг, ДМ2005Сг, ДМ2010ф, ТМ-510Р.05 и напоромеры других заводов

ЭКОМЕРАисп. V

МД02(Э)-100

• Ø100, класс 1,5, только исполнение V, магнитное поджатие;
• IP40 по листу завода;
• шкалы 0,6–2,5 МПа и 6–25 бар, G1/2 или М20×1,5;
• № 73683-18.

от 2 730 ₽

РОСМАсправочно

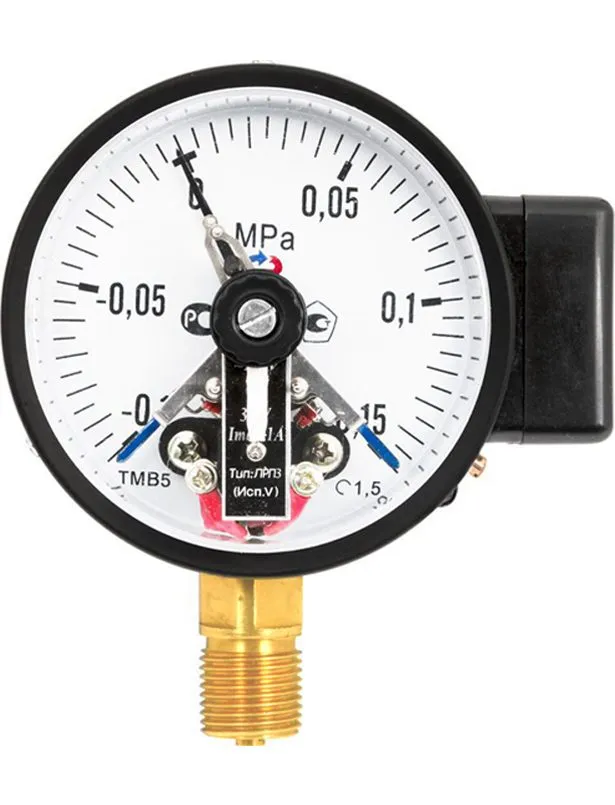

ТМ-510Р.01–.06, ТМ-610Р.05

• код после точки = исполнение контактов: .05 — V (ЛРПЗ), .01–.06 — I–VI (РЭ РОСМА);
• приставка с клеммной коробкой сбоку корпуса;
• в статье — как источник схем коммутации, не как предложение.

Манотомь и Физтех — не наш ассортимент: приборов в каталоге нет, только как ориентир для замены

в каталоге нет

ДМ2010Сг, ДМ2005Сг, ДМ2010ф

• ДМ2010Сг: базовое исполнение V со скользящими контактами, по требованию — магнитное поджатие; исполнения III–VI (РЭ Манотомь);
• ДМ2005Сг — корпус Ø160;
• Физтех ДМ2010ф / ДМ2005ф — исполнения III–VI, скользящие контакты.

Фото — студийный кадр ЭКОМЕРА и фото завода РОСМА со страницы ТМ-510.05 (на циферблате — мановакуумметр ТМВ с табличкой «Тип ЛРПЗ (Исп. V)»).

Характеристики аналогов — по РЭ Манотомь ДМ2005Сг / ДМ2010Сг, сайтам заводов Манотомь и Физтех и документам РОСМА; при замене в КП сверяем паспорт прибора из вашей заявки. Цены — розница сайта с НДС на 16.10.2026.

Технические газы: МД02-50 для пропана, кислорода и ацетилена

«Манометр для газа» в запросе иногда означает баллонный редуктор или сварочный пост. Это другие приборы: МД02-50 — Ø50, резьба M12×1,5, маркировка газа на циферблате и цвет корпуса по газу; для газопровода и котельной они не подходят. Кислородные манометры по ГОСТ 2405-88 проверяют на отсутствие масла и маркируют «Кислород, маслоопасно» (п. 2.1.8.3, 6.3) — на кислород ставят только кислородный прибор.

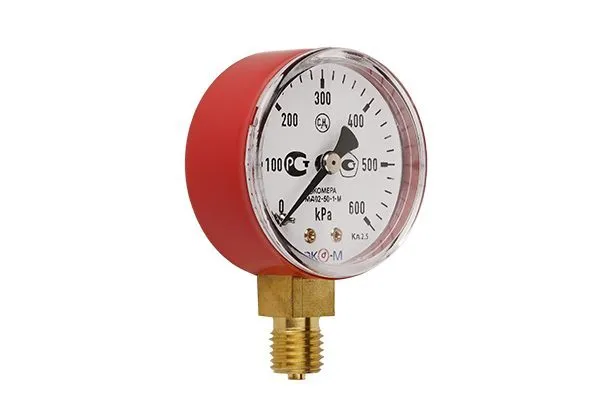

Пропан С3Н80…600 кПа — 433 ₽ — красный корпус, шкала в кПа.

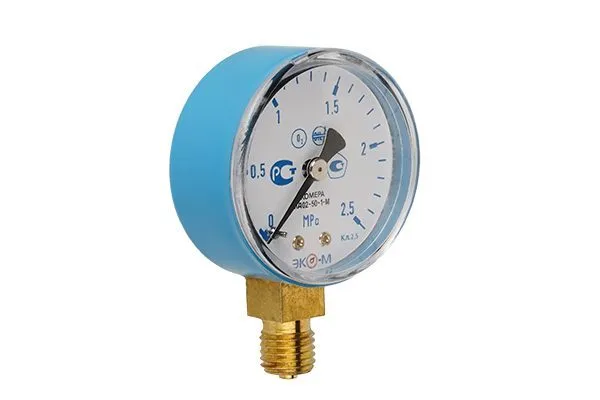

Кислород О2, ацетилен С2Н2О2 0…2,5 МПа — 433 ₽, О2 0…25 МПа — 443 ₽; С2Н2 0…400 кПа — 433 ₽, С2Н2 0…4 МПа — 433 ₽.

Фото — студийные кадры завода ЭКОМЕРА.

Обвязка напоромера на газе: кнопочный кран

Если напоромер нужно держать без давления и подавать газ на прибор только на время замера, ставят кнопочный кран: по описанию завода ЭКОМЕРА давление на манометр подаётся только при нажатии кнопки; кран Э-КК-G1/2 рассчитан на 0,4 МПа и до +60 °C, резьбы G1/2F–G1/2F, латунь. В названии нашей карточки — «для газа», в описании завода назначение «для газа» не указано: применимость на вашем объекте определяет проект. На большее давление кран подбирают по рабочему давлению узла — например, трёхходовые G1/2F–G1/2F — 711 ₽, G1/2F–M20×1,5F — 711 ₽; их рабочее давление сверяйте по карточке и паспорту крана.

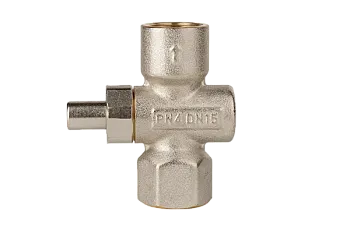

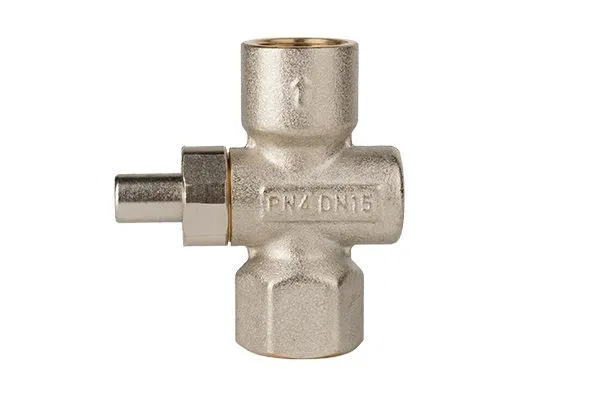

1 · Кран кнопочный G1/2давление на прибор — только при нажатии: Э-КК-G1/2 — 1 391 ₽

→

2 · Штуцер G1/2 снизууплотнение по паспорту; монтаж — ключом за штуцер, не за корпус

→

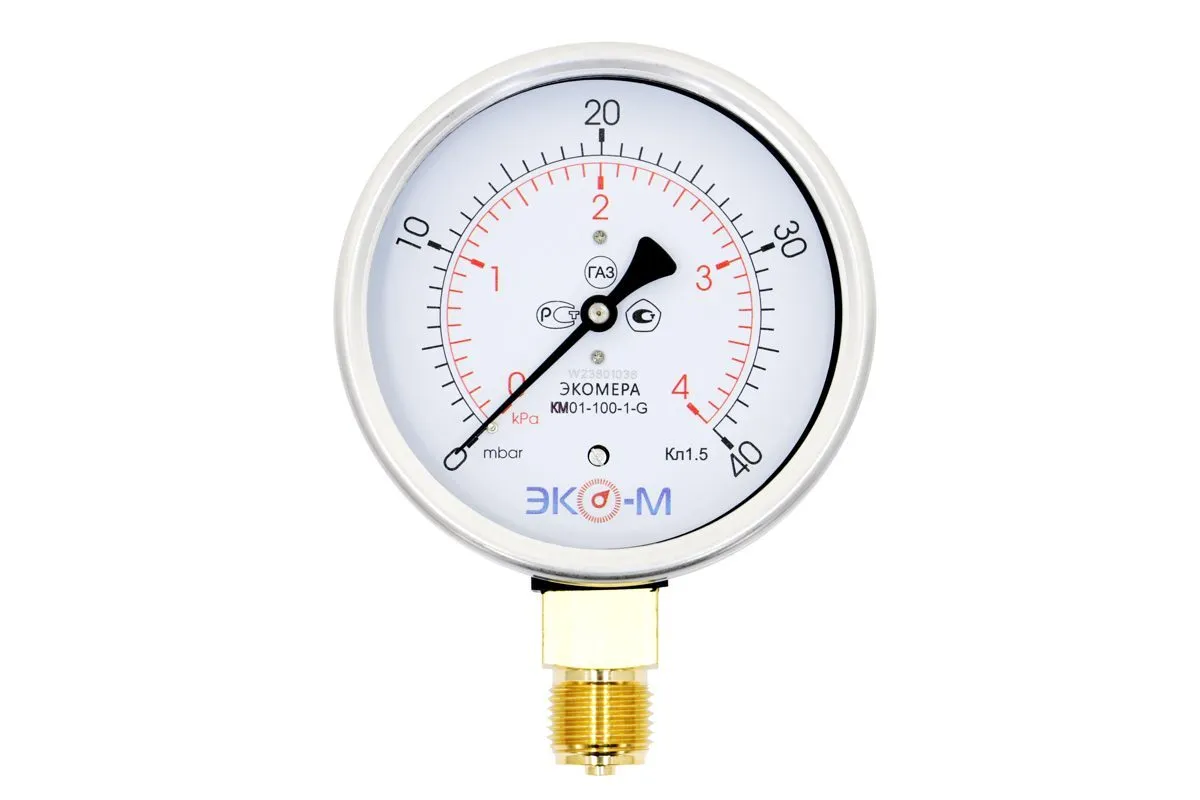

3 · Показания в кПа и мбаршкала под рабочее давление: КМ-100 0…4 кПа М20×1,5 — 3 129 ₽

Фото — студийные кадры завода ЭКОМЕРА: кран кнопочный Э-КК-G1/2, КМ-100 сзади и КМ-100 0…4 кПа М20×1,5. Схема иллюстрирует состав узла, проектное решение — за проектом.

Цены: напоромеры, ЭКМ и обвязка

Цены — розница сайта с НДС на 16.10.2026; каждая ведёт на карточку; наличие на складе и срок по позициям «под заказ» — в КП. Весь раздел — «Манометры». Оптовые условия — в КП.

Девять позиций из статьи: цены «от» наглядно

Поверка и документы: что важно для тендера и приёмки

Интервал между поверками берут из сертификата об утверждении типа — и здесь у ЭКОМЕРЫ есть расхождения между документами, которые лучше знать заранее. Напоромеры, тягомеры, тягонапоромеры КМ, КВ, КМВ — тип № 91346-24, сертификат до 20.02.2029, интервал 1 год; на листе технических данных и на сайте завода написано «2 года» — для бюджета на поверку ориентируйтесь на сертификат. Манометры МД, включая электроконтактные МД02(Э) — тип № 73683-18, по ФГИС «Аршин» действует до 29.12.2033, интервал 2 года; на листе технических данных МД02(Э) указан 1 год — в тендерном ТЗ закладывайте 2 года по сертификату или 1 год по листу завода — интервал для ТЗ уточняем по паспорту партии при КП. Сведения о поверке — во ФГИС «Аршин».

Сертификация по ТР ТС. Отказное письмо ОС «ЦЕТРИМ» № 3201 от 22.12.2020 распространяется на манометры ЭКОМЕРА без электронных элементов — это напоромеры КМ и обычные МД02. На электроконтактные МД02(Э) декларацию ТР ТС 004/020 на сайте завода мы не нашли — состав документов по МД02(Э) уточняется в КП.

Опт и документы

Кнопка «Запросить КП с НДС» ведёт в карточку напоромера КМ-100 0…6 кПа G1/2 — там форма «Получить КП по этому товару»; в заявке перечислите все позиции и количество. Оптовые цены публично не показываем: условия индивидуальные и приходят в КП.

Путь заказа оптовика

Пакет документов

Документы заводов

Сертификаты, описания типа, листы технических данных, паспорт и отказное письмо — с сайта завода ЭКОМЕРА; схемы коммутации, подключение, очистка контактов и РЭ — документы завода РОСМА, справка к разделу об исполнениях. Срок действия сертификатов указан в подписи — перед приёмкой сверьте дату.

Что прислать для КП

Частые ошибки

• Манометр на МПа для газа низкого давления. 2–3 кПа — это 0,002–0,003 МПа: стрелка МД02 0…0,1 МПа почти не сдвинется. Нужен напоромер КМ 0…4 или 0…6 кПа.
• «5 кПа» вместо «перепада». Если речь о фильтре газа, нужен индикатор перепада, а не напоромер.
• Напоромер на воду. КМ, КВ, КМВ — для сухих газов, неагрессивных к медным сплавам; для жидкостей — манометры с трубчатой пружиной.
• Не та логика контактов. Исполнение V в норме держит обе цепи разомкнутыми, VI — замкнутыми. Перепутали — автоматика получит сигнал наоборот. Сверяйте исполнение по проекту.
• Общепромышленный ЭКМ во взрывоопасной зоне ГРП. По СП 62 п. 6.5.13 — только взрывозащищённое исполнение или вынос прибора в шкаф КИП вне зоны по импульсной трубке.
• КМ и МД02 на испытаниях газопровода. По СП 62 п. 10.5.3 нужны манометры классов 0,4 и 0,15 или жидкостные.
• М20×1,5 на любую шкалу. У КМ-100 М20×1,5 есть на 4–25 кПа; 2,5, 40 и 60 кПа — только G1/2.
• Интервал поверки «по сайту». У КМ сертификат даёт 1 год, сайт завода — 2 года: в бюджет и ТЗ — по сертификату. У МД02(Э) наоборот: 2 года по сертификату или 1 год по листу завода — уточняем по паспорту партии при КП.
